2016年5月26日 星期四

POWER II

之前改裝電腦POWER
發現一堆鱷魚夾很容易碰在一起
一短路POWER就會自動斷電(很棒又安全的設計!!)
需要再重新開機
後來乾脆把線收一收
簡潔多了
也可以用香蕉頭應該會更方便
建議鱷魚夾線要自己換成粗一點的花線
市售的都太細了
POWER的功率太大
線太細很容易發熱


2016年5月16日 星期一

改裝電腦POWER

以前留的一堆電腦的POWER

理論上就是一個直流電源供應器
而且功率有300W
很多實驗都可以嚇嚇叫了!!
但就一直沒去動它
留到自己都很像拾荒老人
會考完了
接下來就是密集的實驗課
決定來改裝它了!!
其實以前就試過
但就是量不到電壓
一查才發現沒有跳線
電腦POWER的設計就不是一直過電
需要經過主機板跳線後才會過電
怎麼跳線?
接上主排線綠色和旁邊的黑色就好了

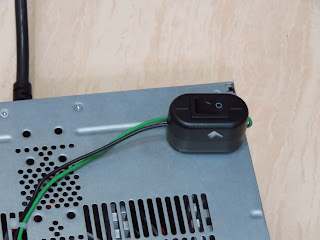

所幸加上開關
方便控制

接下來用三用電表量各色的電壓
黑:+0V
紅:+5V
橘:+3V
黃:+12V
藍:-12V

這樣就能組出許多電壓
功率很大
基本上最大電流可到10A左右
好用的工具


2016年5月3日 星期二

自製鋰電池烙鐵

之前留了一堆壞掉的吹風機

也不知道幹嘛
反正就覺得有用
前一陣子上到熱效應
突然想到吹風機上的電熱絲
就剪了一小段來用
真的很棒!!
發熱快
又不容易彎曲
結果心血來潮
就做出了這個東西

用14500當作電源很方便

開關拆以前留下來的微動開關
把金屬長桿拆掉

前端 只要捲上一點點的電熱絲就可以

溫度非常高
保守估計最少有600度C以上

這能幹嘛啊~~
點菸??
點火??
燒木頭??
刑具??

忽然靈機一動
捲上銅線

原本以為會短路
結果卻沒有???
就變成了電烙鐵


比起插電的電路鐵溫度要高上許多
速度也飆快
不到一秒就可以加熱完成

後記:
這支現在變成最常用的工具了
改成用18650
前端的烙鐵頭一樣用銅線
不過改了一下配置,用起來更順手
