背光模組名牌


之前作過一個發光名牌


很有趣的東西~~
但因為光源不均勻,所以顯現出來的字並不明顯

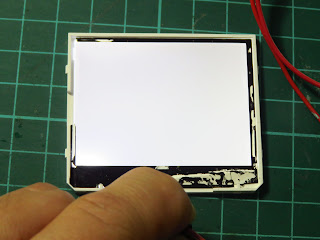

有了液晶的背光模組,如虎添翼了!!

首先切下一塊大小剛好的壓克力板
這樣才能寫字在上面




但只能發光不夠顯眼,最好是能閃爍比較好
因此再用555作了一個閃光電路在背後
電路圖如下





字體直接用簽字筆寫在上面
酒精就可以擦掉,很方便的

有影片有真相

最後黏上一條繩子就可以掛在鈕扣上
哈~~我法國行就要帶這個名牌去宣揚國威了!!

背光模組

再次感謝慶銘同學提供的好東西!!

很多人都有一堆廢棄的手機、NB或數位相機等
年底3G關台,又會有另一批丟機潮
這些東西裡面其實有許多好料的
面板就是其一

一般液晶面板都會有一個背光模組
因為液晶本身是不發光的
因此要靠背面的光源穿透後,才能顯現出影像
這個背光模組早期都是用冷光燈管
這個冷光燈管需要高壓電才能驅動
因此近幾年幾乎已經完全淘汰,都採用LED光源了
這是早期電腦的面板,努力將他分解到最後就會看到背光模組了









這種面板還是用冷光燈管




必須要靠高壓模組才能驅動,NB裡面的高壓模組就這麼大一顆!!

我不確定是否還能用,畢竟高壓有一定的危險
於是拿了另一個來試試看
面板果然就亮了



這是最近的數位相機螢幕,就改為LED了
















這就是他的LED光源,很小一個
3V的直流電就可以搞定,方便多了!!




這個背光模組其實學問挺大的
總之就是要讓光均勻地通過液晶
因此可以看到裡面有許多層
由內而外大致可分為反射層、導光層(板)、擴散層、菱鏡片、液晶面板等

業界的稱呼可能略有不同,不同的面板也有一些差異
重點是那張擴散層非常有趣
若將過散層緊貼物體,影像可以清楚地穿過擴散層
但只要拉開一小段距離(幾公分就行)
影像就糊掉了,甚至完全看不到!!




因為擴散層的目的就是希望光線透過他之後可以均勻地發散出去
因此如果光線有不同角度的入射角(物體和擴散層拉開一段距離時就會發生)就會產生許多不同角度的折射光
影像就變得模糊了

這背光模組真的有趣
忽然有個想法可以來改造一下
這是下一篇了...
