重建投影布幕升降開關

學校把E化講桌拆掉後(感恩上蒼，終於拆了)

投影幕升降因為整合在控制器上

所以變成無法控制電動布幕

我們的管理員人很好，這個忙當然一定要幫的

基本上概念很簡單

N線共點

L線接觸馬達線圈的不同繞組上

就可以控制正轉或反轉(布幕上升或下降)

基本上和實驗室或廁所常見的抽排風機的構造類似

原本想用最簡單的單鍵非自鎖式開關來控制兩條線

但怕有人很白目，把兩個鍵同時按下就短路了

所以找了一個以前女兒玩具車留下的三切開關來裝

每次只能控制一路導通，這樣就比較安全了

以上都簡單，難的是怎麼裝進一個看起來不像炸彈的盒子裡

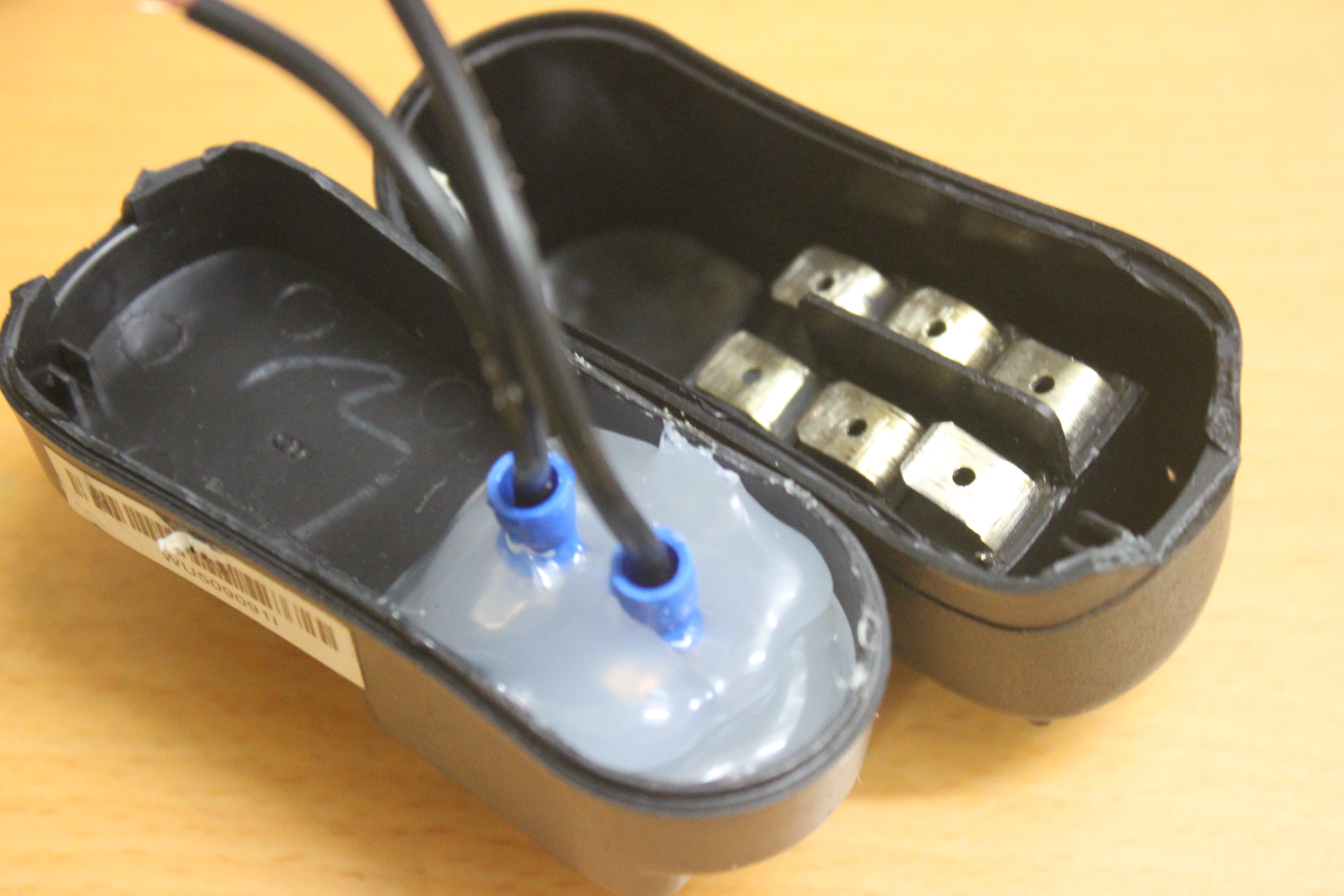

上次作單鍵循環開關拆了一個12V的變壓器

外殼應該就可以用了！

切了一個剛好可以塞入開關的孔

再重建插座的腳

把我要的線焊接引出，再連接在控制線上

共三條線，安全起見最好把三條線的接點交錯連接

一方面避免若任何不知名的情況脫線，比較不容易短路

另一方面三個接點交錯，包起來也比較好看

整體都用熱縮套處理

避免時間一久，電火布的膠融入花線中反而造成接觸不良

直接插在插座上就搞定了

看起來就像是專用插座一樣~~
