555單鍵開關

很多電器ON和OFF的開關都是同一個
這個電路非常普遍
但到底是怎麼回事?
最近終於用555研究出來了
pin2低於1/3Vcc就會使pin3高電位輸出
因此我們如果從pin2拉一個迴路到pin3
pin3此時是低電位,但電位不是零(大概3mV)
比對pin2原本設在1/2Vcc的電位不夠降到1/3Vcc
因此要在pin3連接pin2地方裝一個12K以上的電阻將pin3的電位吃掉,但也不能過高
同時再裝上一個電容
pin3開通的同時也對電容充電
若再按一次,電容對pin2放電,就會拉高pin2電位
pin3就斷路了
同一個開關就能控制通路或斷路

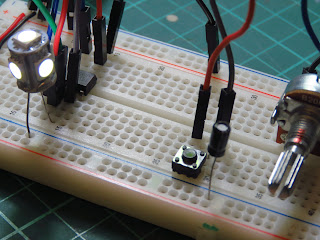

電路圖如下
紅色是ON的電路
綠色是OFF的電路





555真的太強了!!
但....為甚麼我們都只會用
卻很少去想背後的原理...
這就是社會為甚麼需要各種人才的原因
不可能每個人都有興趣去了解的啊~~
