手搖式手機充電器


其實這是和不涼電風扇變身超亮手電筒相同的概念

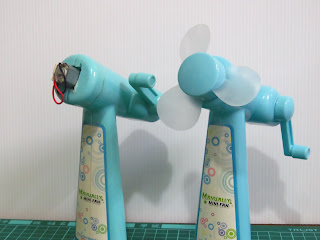

只是又買了另外一支終於搖了會涼的手動風扇(為什麼還要買??學不乖嗎??)
轉速更快,也就比較涼

但閃進腦袋的「轉速更快」就代表電壓越大
所以不小心又改裝了
插頭的部分還是用杜邦插座
才能方便更換不同的用途


這次要讓手機能充電
但實測電壓可以到20多伏特
這可不行!!
因此加裝了一個整合型的穩壓IC(AN7805)
這種IC很方便又好用
若輸入功率太大就要加裝散熱版
接點方式如圖


手搖的電流不可能穩定
因此再加了一個100μF的電容
接線就直接用micro usb的插頭
通用性比較高


真的能充電!!
但效能就有待考量了
畢竟功率不大

不過也可以讓學生了解
要讓手機增加1%的電是多麼辛苦的事啊!!
