靜電與磁場二合一檢測器

工具永遠是不嫌多的!!
靜電和磁場的極性雖然只是人為的分類
但在物理是很重要的
因為極性對了,後續產生的力的方向才能進一步的判斷

之前已經作了靜電檢測器(原理集成)和磁場檢測器(原理集成)

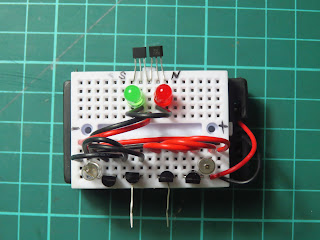

現在利用麵包板全部整併在一起了




負電檢驗結果


正電檢驗結果

N極檢驗結果

S極檢驗結果

想進一步了解原理和電路圖的,請參考上述那幾篇
接 下來就是請老師自由發揮教學創意的時候了!!

2017年9月27日 星期三

打造車用閱讀燈

載女兒回家的時候,「拔~~車子上面的燈不亮了啦!!」
「喔~~」我望了她一眼,忽然覺得這個語氣很像某人
「老公~~廚房的水太小了啦!!」
忽然驚覺,我已經完全變成工具人了...

拆下車裡的閱讀燈,已經都黑了

車用燈泡和一般燈泡不太一樣
為了方便,通常都會用插板的方式
而不是一般常見的螺旋方式
家裡也沒備用的燈泡
決定自己作一個好了

白光LED是個不錯的的選擇
但額定電壓只有3V
一顆LED又不夠亮,至少也要有4、5顆才行
但我身邊只有5mm的LED
燈泡的大小必須受限在原有的規格
因此如果用串聯電阻的方式來降壓
鐵定無法在一片0.8x2.5公分塞入四顆電阻加上四顆5mm的LED

怎麼辦?
所以念書還是有用的
我的目的是要讓4~5顆3V的LED可以在12V的電壓下使用
看官們,怎麼解決?
電阻的方式已經被否決了
那就直接串聯四顆LED就可以均分12V了啊~

先裁出電路板
再串聯焊接上LED
成品感覺還不錯


裝上去看看
比之前的鎢絲燈泡亮多了,也比較不容易發熱


女兒看了一眼,點點頭
「很好~~,我去吹長笛了」
這....跩什麼,最好妳老公以後有這個本事!!

2017年9月26日 星期二

戰慄的樂譜_聲音撥號篇

既然電話撥號音的組成真的就是兩個特定頻率的合成
那麼撥號的方式是否可以如柯南說的,直接利用這個音調就可以撥通?
試試看就知道了
利用Frequency Sound Generator頻率產生器
這個APP最大的特色就是可以同時產生三個不同頻率的合成
之前已經利用這個東東玩過許多實驗(閃頻可調頻火花打點計時器)
也可以將特定頻率儲存起來
所以我們就先將0-9的頻率合成音設定好之後儲存起來



先將電話拿起來再快速撥號
播完後要停止最後一個音
否則電話會不知道你已經撥號完畢
就打中華電信的123客服專線(總不能像柯南一樣打110吧~~)
測試的結果如何?
自己看看吧!!

2017年9月25日 星期一

戰慄的樂譜_電話鈴聲

這一兩年柯南無時無刻都會出現在身邊
22部的劇場版已經看到快爛了
還是有人樂此不疲
之前就因為戰慄的樂譜引申了管長與頻率這篇
但最有趣的其實是柯南和秋庭憐子用唱的來打電話這段
有時間可以看看這精采的5分鐘


但柯南說的有關電話撥號聲這段
倒是吸引了我的興趣
不管是哪支電話,除非特別將按鍵聲隱藏
否則聽起來好像真的都一樣
但是否真的是兩個音的合成
讓我們來測測看就知道了
一樣用Sound Analyser來分析
以下就是測量的結果
1(1209+697)

2(1336+697)

3(1477+697)

4(1209+770)

5(1336+770)

6(1477+770)

7(1209+852)

8(1336+852)

9(1477+852)

0(1336+941)

傅立葉級數跑出來的結果精準地讓人起雞皮疙瘩啊~~
真相真的只有一個
柯南是對的!!

2017年9月22日 星期五

軟質磁鐵的磁場排列_終極解碼



好~~~這次連我自己都覺得有點誇張了(值得分享)

雖然從之前前輩們的說明和實驗
初步已經了解了軟質磁鐵的排列方式
單一列大概就是這樣

然後就是將這個排列無止盡的重複下去
但單一列的磁場和許多行列的重複排列還是不一樣的
還是解不開我之前長邊和短邊偵測結果難以詮釋的問題
乾脆自己來搞一個好了!!

需要有許多正立方體的磁鐵才會方便組合
而且磁力不能過大,否則很難接起來
找不到只能自己作了
雖然沒有正立方體,但我有很多長條型的磁鐵

那就自己裁切了吧!!
花了一番功夫,雖然不是很漂亮的正立方體
但能用就好

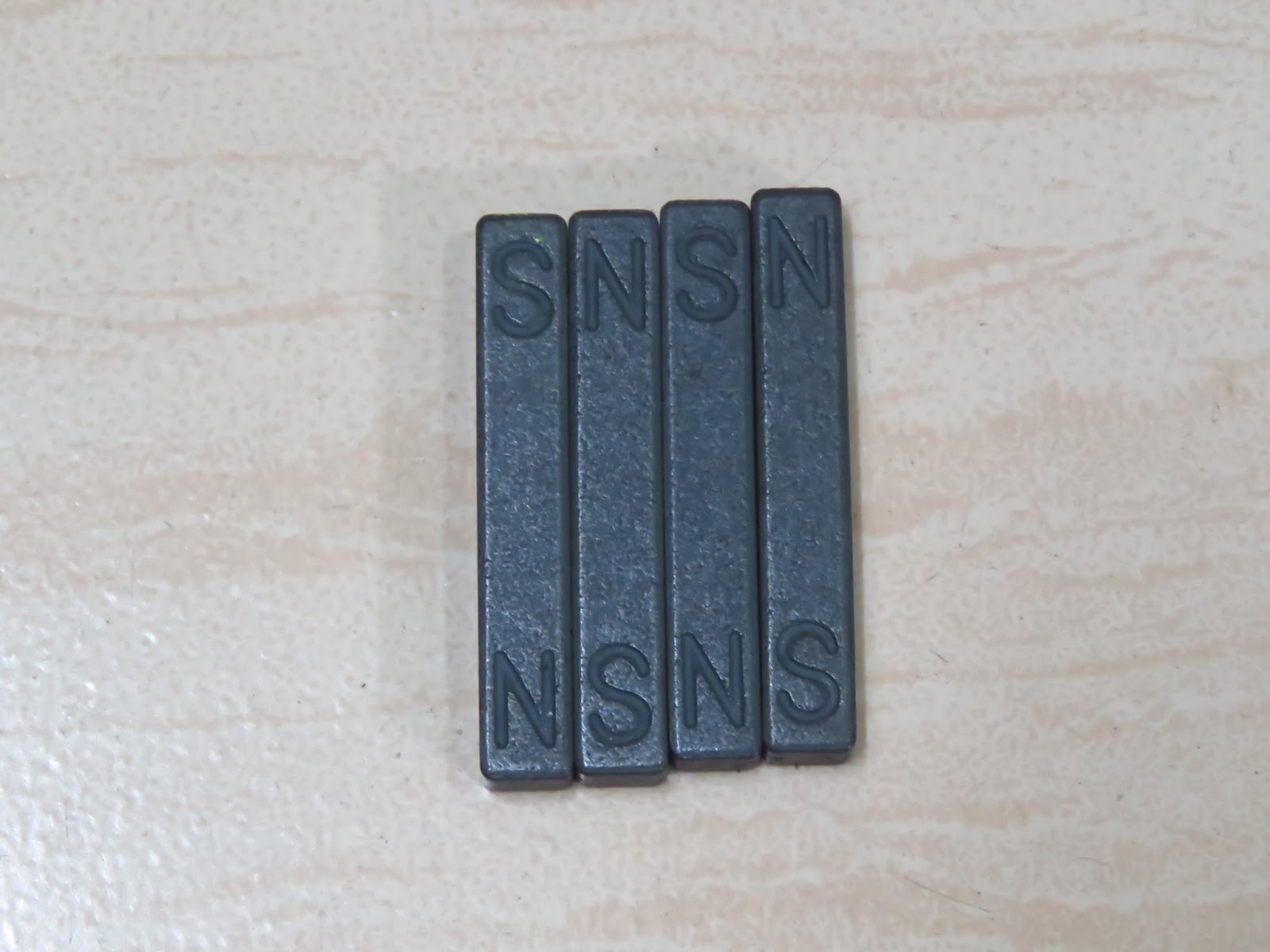

先用偵測器確認NS極,並作上記號


再依海爾貝克陣列(Halbach Arrays)利用萬用黏土連接起來
重點是不能只有一列
於是作了6x4的方塊


先用偵測器檢驗長邊和短邊
結果和軟質磁鐵很像
長邊會交互閃爍,而且有部分位置會同時亮或同時暗
但短邊幾乎就只有交錯的現象

也就是我之前畫出來的排列方式

但模型一出來馬上就豁然開朗了!!
如下圖所示,馬上就一目了然
不但可以說明實驗結果
也證實了為什麼會有之前那種判斷的結果

再檢驗兩面的磁性
先利用偵測器檢驗,正面交錯亮很明顯
也就是磁場確實夠大
但另一面閃爍就弱了許多(磁場較小)

再實際吸引重物看看
背面還是稍微有磁力
但無法吸起重物
但正面就能輕易的將重物吸起來了
最後用鐵粉來看磁場形狀就更直觀了
這是正面

這是背面

這個實驗結果真是振奮人心!!
我愛死科學了!!
但...有個聲音出現了
「你會教學生那個甚麼甚麼陣列嗎?」老婆受不了出招了
「當然不會,太難了...」
「那你花了麼多時間搞這個作甚麼???」
「我...」
我洗澡去...


鋰電取代一般電池

我那討人厭的朋友打電話來...
「我知道~~又不平易近人了對不對!!」
「不是,我是要問你有沒有讓四驅車跑比較快的方法?」
喔~~這可是個大問題啊
從基本的車身構造、重量、配重
到馬達的選擇、配線的電阻、電源的種類
到齒輪比的配置、扭力和馬力的平衡...
我想他聽不懂我講甚麼的
「有用鹼性電池嗎?」我問他
「有啊~~可是還是輸了...」
「那用鋰電呢?」
「裝不進去啊,遙控車的鋰電都很大顆,也太重了」
「你難道不知道14500?」
「蛤...」

現在的鋰電已經非常普及了
一般都是用直徑和長度來編號

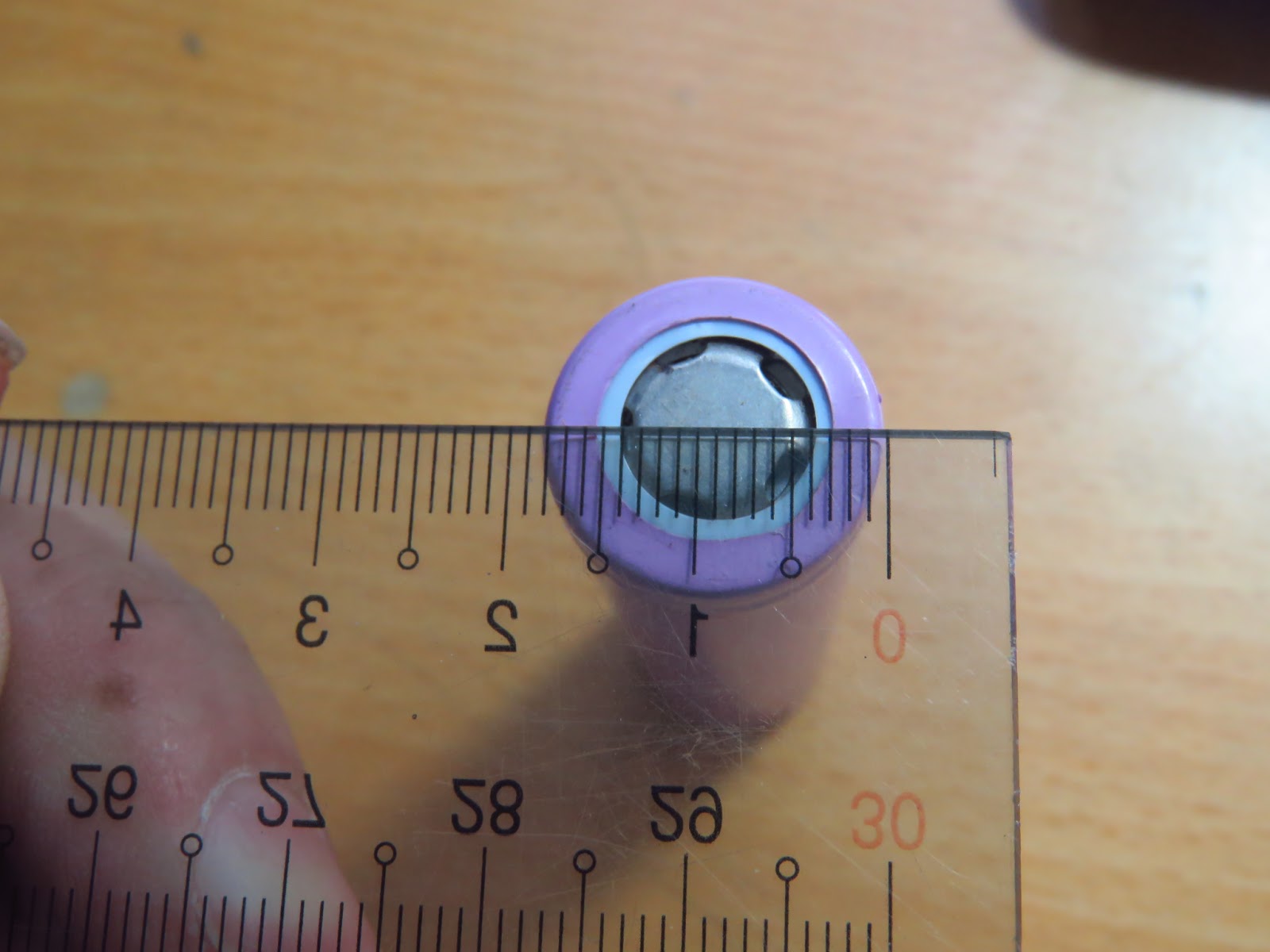

最常見的18650就是直徑18mm,長度65mm


還有小手電筒(或雷射筆)較常用的16340
或和3號電池相同尺寸的14500
都是很方便又便宜的好選擇
也有通用充電器


尤其是14500
只要作一個佔位筒
就可以取代一般兩顆碳鋅電池
除非這個電器對電壓的要求非常嚴格
否則一般說來3V的電器衝到5V通常也不會有事
若不知道你的電器是否OK,就乖一點吧~~

佔位筒(假電池)的製作很簡單
拿一顆沒電的3號電池
先利用絕緣膠帶將兩端的正負極貼起來
這很重要!!!否則放入電池盒之後會變成鋰電對這顆電池充電
(嚴格說起來不叫充電,只是把它當成電器了)
再拿鋁箔膠帶(五金行有賣)貼在假電池上
兩端稍微折進去,比較不容易破
最後再用透明膠帶捆一下,讓電火布服貼在假電池上
這樣就OK了









把假電池(佔位筒)和14500依一般電池的擺法放入電池盒
就有一個大功率且電量充足的電源了

「林宣安~~(四驅車)真的衝很快耶,你果然有點功能了,就是要作這種有用的東西嘛~~」
這...無言...只有你不知道吧~~

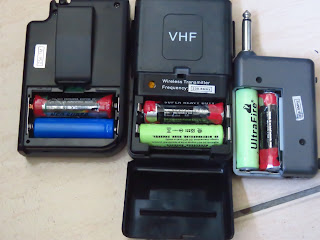

我5、6年前就已經將我的麥克風這樣搞了,方便又環保

原來這種東西才會受到青睞...
果然是人鬼疏途...
