改裝高功率擴大機

在電學與電磁學中有很多實驗為了安全與小型化,功率通常都很小
因此要看出效果
就需要再加一個擴大機放大功率
喇叭用的擴大機就是一個好選擇
但一般的喇叭擴大機,輸出電壓通常都較小(越高檔的擴大機越明顯)
這樣聲音才不會失真,喇叭也比較不會破音
但如果要利用這個音源驅動其他裝置,電壓就不夠了

早期是拆電腦喇叭串接兩個
效果其實就不錯


但...現在偉大的淘寶出了許多款高功率的小型收音機
為了安全起見,耳機孔的功率通常都會故意變小
這樣才不會損害到耳機,聲音也才不會過大
因此就必須直接從內部的喇叭拉出一個輸出
這樣我們就有一個方便的高電壓擴大機了
最大電壓約有2V(AC)
很好用了!!

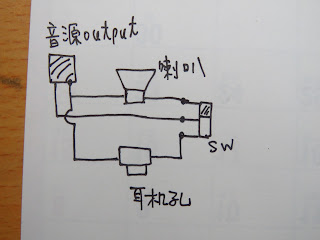

改裝的電路圖如下

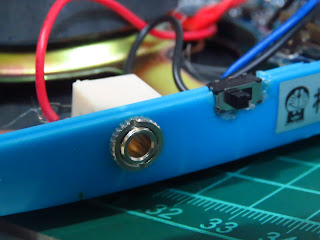

要從內部找到音源的輸出線
再拉其中一條到切換開關
就能切換從耳機孔輸出或是喇叭了



如果大家有印象
這個裝置曾經出現過許多次了
自製喇叭無線光傳輸閃頻偵測器骨傳導耳機閃頻控制器手機遙控開關...太多用途了!!
