電子放大鏡_集成


好用的東西就是玩不膩!!
電子放大鏡應該會是我未來經常用的東西之一
可以當作一台小外接螢幕,還不用插電!!
想到不做就很痛苦
下課馬上衝去汽車音響店買了一台新的螢幕
剛好就有腳架,更穩了
長久之計還是要加上光源才行
拆下一支USB光源裡的LED燈
這是吃5V的,若要共用12V的電源
就要配上電阻才行,要幾歐姆呢?
這就請數學來幫忙了
先測量5V時的電流,約18mA
換句話說電阻需吃掉7V的電壓,電流18mA
這樣就算出電阻大小了
7/0.018=389歐姆
保守一點,我串接了500歐姆的電阻
加上開關,才能方便控制是否有燈,也可以省一些電

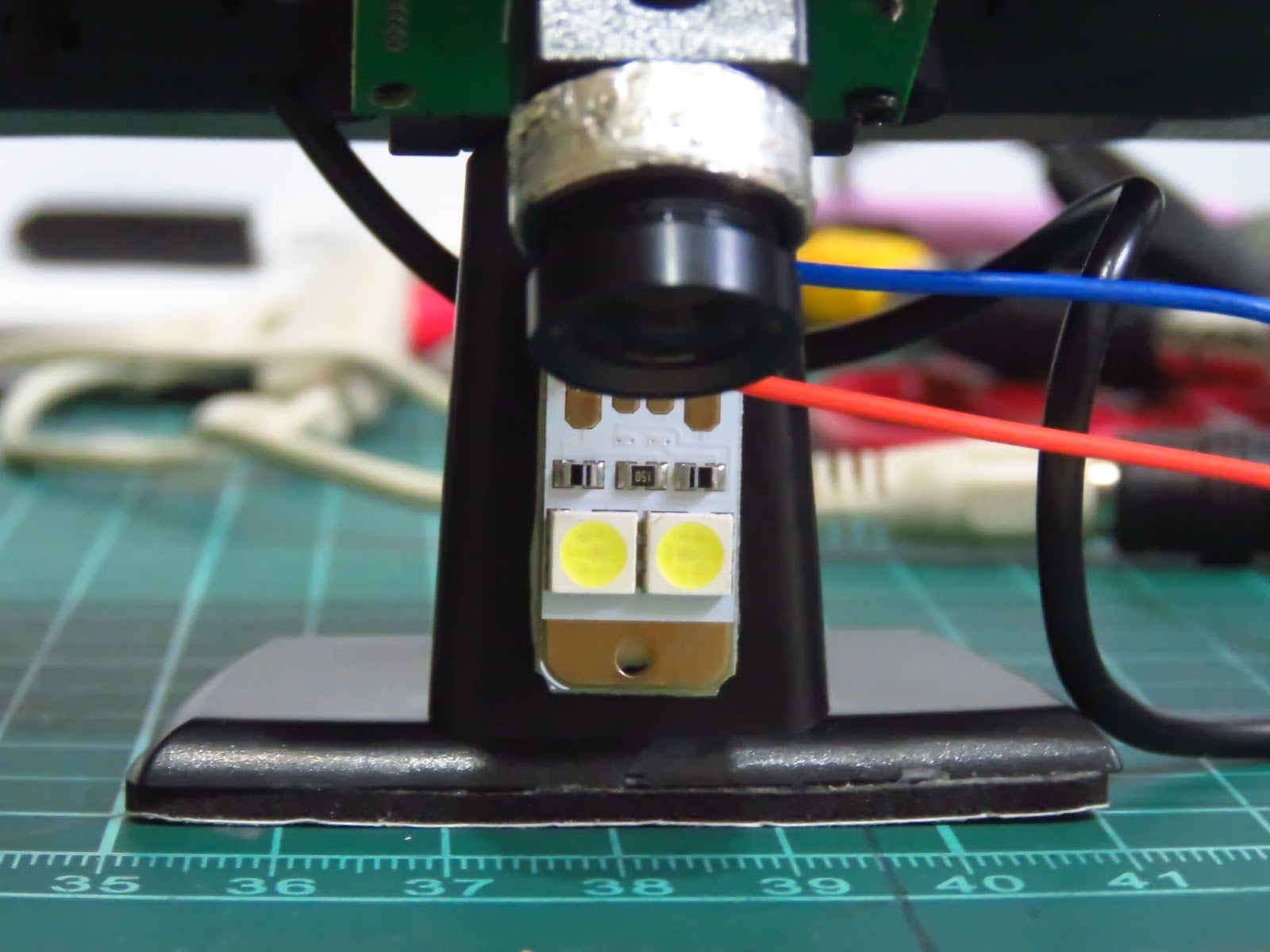

光源的位置試了好多地方
最後黏貼在監視器的正後方,光源很均勻,不錯
監視器也要有一個開關,這樣才能在外接別台監視器省電
自帶電源又要節省空間,省電是很重要的



接下來才是考驗

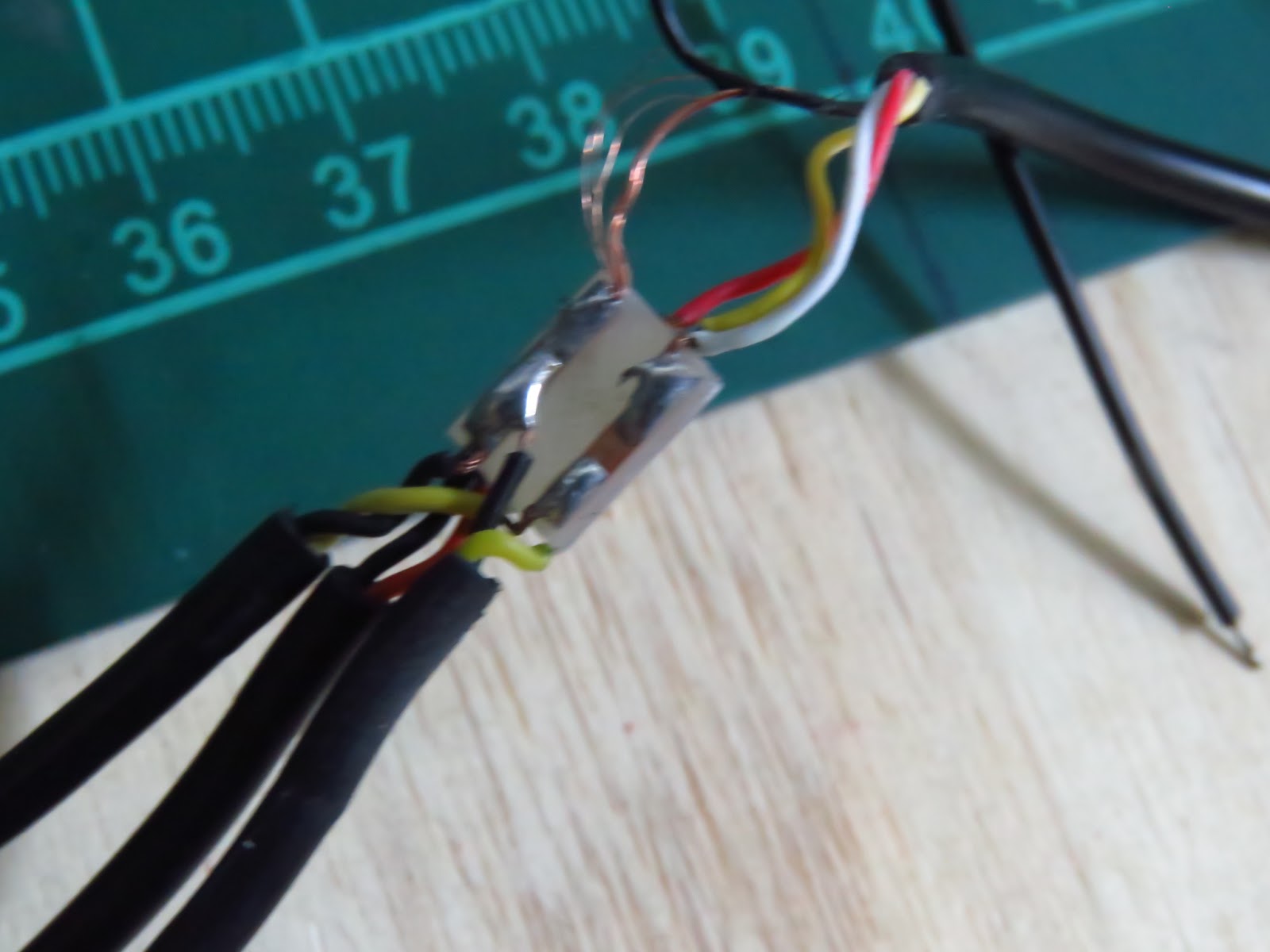

要把所有的接頭全部拆掉直接焊接起來
這樣才能縮小體積
但最後還是決定保留一個外接電源的接頭
讓沒電時有另一個選擇
再來也要保留另一組AV插座
這一組插座有優先權
也就是說,若這組插座有訊號
原本裝在上面的那顆監視器就不會有畫面
而是另一組的監視器畫面(車用螢幕都有這樣的功能的,倒車顯示優先)





這對我而言是很重要的
某些研習場合我就是不方便看到背後的螢幕
外接另一台我自己看的螢幕就方便多了
有super star的感覺


最後把線收拾好
所有開關和接頭就定位
搞定!!真是太完美了




開燈和沒開燈效果還是有差的
