2021年2月9日 星期二

三戰剝皮狗

有意義的事慢慢做,持續做
也許支持的人不多,但總會有人肯定的~~
南投團的侑青老師參加了玩具醫生5
不但拉了兩個小孩進來
還辦了全縣的推廣研習,希望有更多人看見玩具醫生

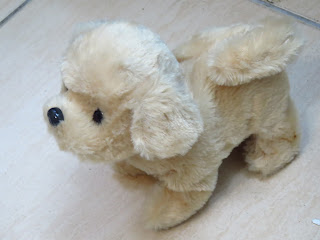

當天有老師又帶來一隻剝皮狗
根據老師的敘述只有前腳被壓斷,其餘功能都是正常的
當天沒有太多時間可以處理
只好帶回住院





要治療就要先破壞
切開旁邊的塑膠護板
從損壞影片來看,斷裂的腳接點很小



而且中間有一個轉軸
斷腳不能接到轉軸,會整個卡死
這有受力,不能只是黏上就好,強度會不夠(骨科問題最討厭了)
只好從外側打了兩隻鋼釘
再用原本的塑膠護板犧牲一些熔接到接骨處加強
鋼釘再接到斷腿的外側
這樣就不會黏到內部的轉軸


測試看看,搞定了!!!
真是讓人感動

最後一樣打鋼釘黏回護板
這沒有可動的部分,可以用三秒膠加強


測試看看狗狗的動作
很流暢啊~~
完修!!



維修藍芽音箱

寒假終於忙完,可以開始搞一些亂七八糟的事了~~
屏東扛壩子彥文老師給了我一些玩具,怕我寒假無聊...呵呵
其中一個是藍芽音箱

基本上完全無法開機
就直接拆吧




先從電源開始
果然沒錯,鋰電完全死了

先外接電源試試看,還是無法開機
再往下查開關
將開關短路試試看是否可以開機
若直接用三用電表,很多元件在on board的情況下檢查會不準
開機了~~那就很單純換電池和開關就好


既然鋰電內建,一定是可以充電的
試試看能不能充電
結果電表顯示沒有電流

充電元件也壞了...
這很難搞,直接外掛一個充電板比較快

音箱裡面還有一些空間可以裝板子
挖出micro usb的孔
再利用熱熔膠引出指示燈




接上新的鋰電
這個鋰電有一個防止過放的IC
一樣把它裝上去



開關的部份我沒有一樣的滑動開關
換成按壓式的,但孔洞需要挖大一點
全部換好後將不要的洞封起來修飾一下




收音機、USB、TF卡、藍芽都沒問題
充電板也能正常運作


這還有遙控裝置,但彥文沒給我
用萬用遙控器試了一下確實能用耶~~
但無法對到所有功能
就先放棄囉~~
