2018年2月9日 星期五

修理機車行李箱電磁閥

最近天氣冷,出門幾乎都開車
機車已經好久沒騎了
中午騎去買便當才發現我的行李箱自動開關壞了
現在許多機車都有這樣的裝置
可以不需要用鑰匙就打開機車的行李箱
這是很方便的小設計,尤其遇到下雨拿雨衣或要臨時拿行李箱的的外套時
不需要熄火就可以直接開行李箱
這東西壞掉真的很不方便

按一個開關就能拉動卡榫
十之八九就是一個電磁閥在動作
打開行李箱,只要拆下四個螺絲就可以把整個馬桶拿起來


看一下行李箱的卡榫就會發現有一條鋼絲連著一個裝置
這個裝置就是電磁閥
電磁閥其實不容易壞掉
通常就是不夠潤滑卡死
所以一定會有一個防塵套,上面還有一個透氣孔
這樣收縮時才不會內部壓力過大,電磁閥若不夠力就無法拉動鋼絲了




接線頭也是很聰明的設計
一公一母,套子都在母頭
這樣拆下來兩個電極就不會短路
也有防呆的功能


噴一下WD40,果然馬上就搞定
可以再多存一點錢了
電磁閥的拉力很大,有影片


順便把電池充一下電
其實用一般的鉛電池充電器就可以
不用花大錢的

超級電容點焊機_加裝鋰電池電源

利用超級電容的點焊機因為功率很大("瞬間"最大功率超過2000W)
因此用電腦的POWER來充電速度才會快(最大充電電流將近10A)
但這樣就損失了當初"行動工具"的概念
所以想辦法還是要加裝電池來提供電源

利用7805晶片可以把35V以下的直流電壓穩定調整到5V
最大輸出電流約有2-3A(7805不同型號功率與電壓上限略有不同)
也有其他輸出電壓可供選擇
基本上後兩碼就是輸出的電壓,也就是說
7806就是6V,7809就是9V,7812就是12V
接腳定義如下

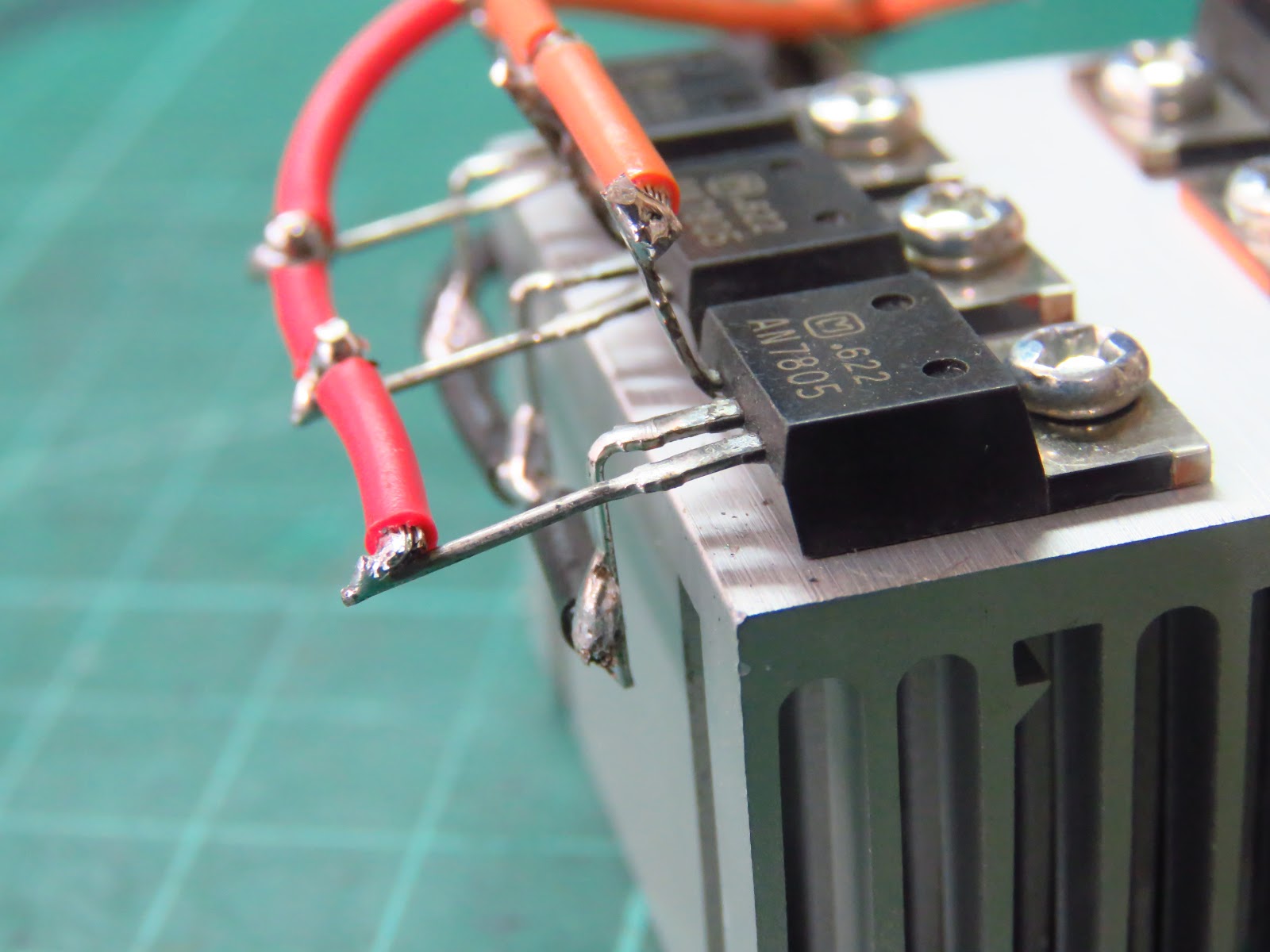

為了怕7805過熱,一定要加裝散熱片
散熱片之前拆主機板留下很多,很好用的
原則上用三顆應該就足夠
但怕死,所以用了六顆並聯(保證功率多多)
貝爺說的,「如果不確定多少,就多加一點!!)






既然加裝了鋰電,就也要監控它才安全
所以利用原本的三用電表
加上一個兩段六P的開關來切換電容電壓或是電池電壓
整體電路圖更動如下

二極體的部分一個似乎不夠,趁這個機會並聯四個
避免過熱危險
將全部的東西慢慢塞入盒子中(有點擠了)
7805的散熱片要做好絕緣,但又不能封死,不然散熱會不好
放在電容器上方不是個好位置,但免強用一下了





最後原本的外接電源線還是保留,比較機動一點

測試看看
充電電流最大可以到5A
電壓的監控也可以順利切換



後記

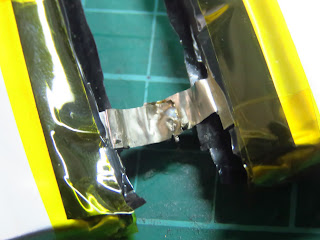

直接用兩個鋰離子電池串聯
效果更讚
留下一個充電孔
用8.4V的專用充電器就可以直接充電
最後再調一下位置,讓易發熱的7805不要在電容附近
