2021年7月31日 星期六

維修擴大機

前一陣子科博館基金會的美芳姐送了我一組音響來玩
音箱已經被改裝,可以看這篇
收音機模組不值錢,也被我拆解了
後續有機會再跟大家分享
最後留下最重要的擴大機

這台擴大機相當重(至少十多公斤~~),非常札實
還有古早的黑膠唱盤(phono)專用的擴大功能

無法上電,查了一下原來沒保險絲
210W,上了一條3A

開機,馬上冒煙,嚇得我立刻斷電
拆開一看,全部都是大傢伙啊!!
這怎麼捨得殺肉...

右上那顆是變壓器

通過前方的整流變壓之後產生高功率的直流電(低電壓高電流)

旁邊是面板控制器,這部分通常都是低功率,不太容易燒掉的

中間整條都是鋁散熱片

左下的電路板有兩層
上層是音源輸入的切換板,直接用繼電器來轉換

下層是前級放大(我猜的)和聲音輸出

聲音輸出有AB兩組,每組兩顆喇叭
每顆喇叭都有獨立的功率放大來推動
AB組的喇叭還有保險絲保護著(功率是有多大啊~~)
看了一下,5A!!,接一般喇叭大概已經著火了

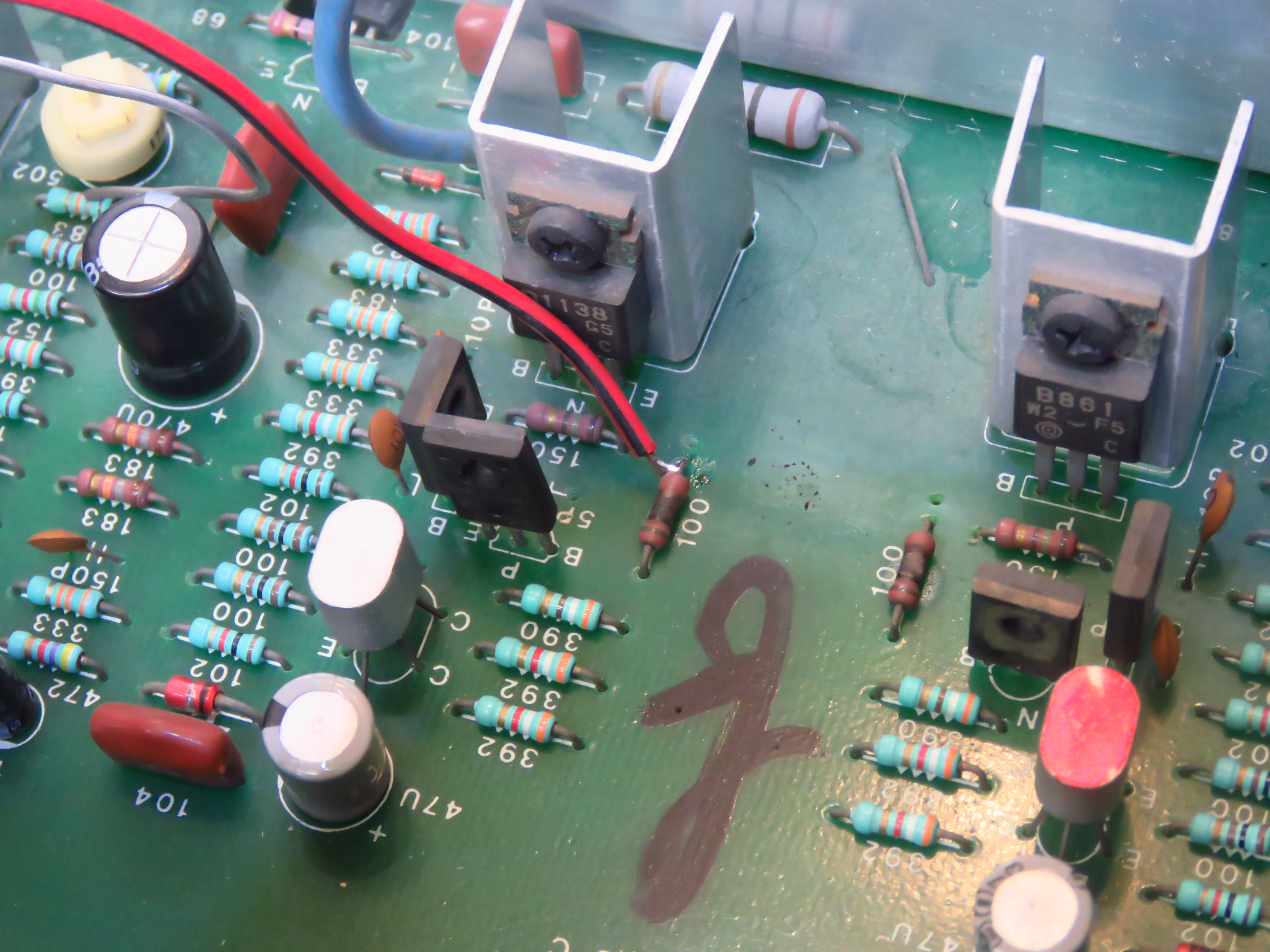

下層板明顯看到3個100歐的電阻黑掉了


直接換可能還是會燒掉,得先找看看還有沒有其他的問題
再拆後面的背板,4個後級放大的高功率電晶體連接在中間的散熱板


這種純手工的電路板已經不常見了
上面還留著焊接時的松香


這些松香都已經氧化,絕緣效果也會變差
直接洗掉,順便整個板子全都清理一遍
或許就是這樣引起電阻的過流


板子不想拆,但這樣不好找電阻的接點
有個小技巧,先在正面電阻的接點引出一條線
再用電表量這條線和哪個焊點短路,那就是他了~~


這樣將三個電阻換掉


上電試機,搞定了
麥克風也沒問題,電流也穩定
聲音輸出的效果連我這個木耳都可以聽出不一樣



電線摸起來很硬,也換掉好了
剪開一看,天啊~~整根銅絲都黑掉了




幸好有這個敏感度
最後在把音源輸入的RCA接頭打磨一下
畢竟人家年紀大了


整理好之後又是完美的一台擴大機啊~~

2021年7月30日 星期五

正負極防呆裝置

學生突然寫信問我,「老師~~LED接反會亮嗎?」
我沒想太多,「當然不會啊,電壓太高還可能燒壞LED」
「但我買的這個反接也會亮耶!」



原來是這個!!!
對很多人來說電器有分正負極依然是個了不起的知識而不是常識
因此廠商為了保證他的產品(有分正負極)不會被玩壞
通常會設計防呆
最常見的防呆就是將插頭(座)只能單向插入
USB也是如此
但typeC或lightning就任何方向都可以(人家也是吃直流電啊)
還有我學生給我看的這個LED燈也是
當然把這兩種東西拿來比有點怪怪的
一個是連接器,一個是電器
但基本的電路原理還是差不多的

基本上只要用四支整流二極體就可以搞定
電路圖如下

綠色和藍色代表不同的電流方向
但經過二極體的整流,最後通過電器的電流方向還是會相同
當然,這樣的電路直接接上AC也可以的
但最好末端加上電容濾波,電流才會穩定
影片如下




不過...你得付出過路費
也就是兩支二極體產生的壓降,大約1.4-1.5伏左右
上帝是公平的,不是嗎?
祂幫你關上一道門,會順便連窗戶都一起關上...
呵呵~~這就是現實


2021年7月26日 星期一

安X淨水器的秘密

聽說這台淨水器是安X的鎮店之寶

不過我沒用過喔,所以以下言論完全是從機器構造的角度來推論的
基本上它的電源端和機器完全是分離的


中間可以看到有一個大線圈,旁邊明顯有三個控制(偵測)器

一片是micro chip,應該就是主控晶片


一片有一個小線圈,內部還有一個LED燈
背面很明顯標示是RFID感應器


另外一個是電磁鐵

還有亂七八糟一堆像是霍爾或是IR的偵測器
通常都是外蓋的安全裝置而已


拆開看濾心完全是一體成形的(一支要台幣一萬左右啊)

機器還能用,但這是舊濾心了
過濾後的水質用TDS測,出來的結果基本上和原水(自來水)差不多
大概100上下(RO大約3~4)
當然有可能是舊濾心的緣故,我不得而知

繼續拆開中間的濾心,厲害啊~~
裡面竟然藏著一支UVC的燈管


而且明顯是用無線感應的方式送電
基本上就是透過電源端大線圈的高頻電流
利用互感在另一個線圈產生感應電流來供電




燈管上還有一個磁簧,這個磁簧連接燈管兩邊的燈絲

當電源端的電磁鐵啟動時UVC才會亮
至於電磁鐵何時啟動?

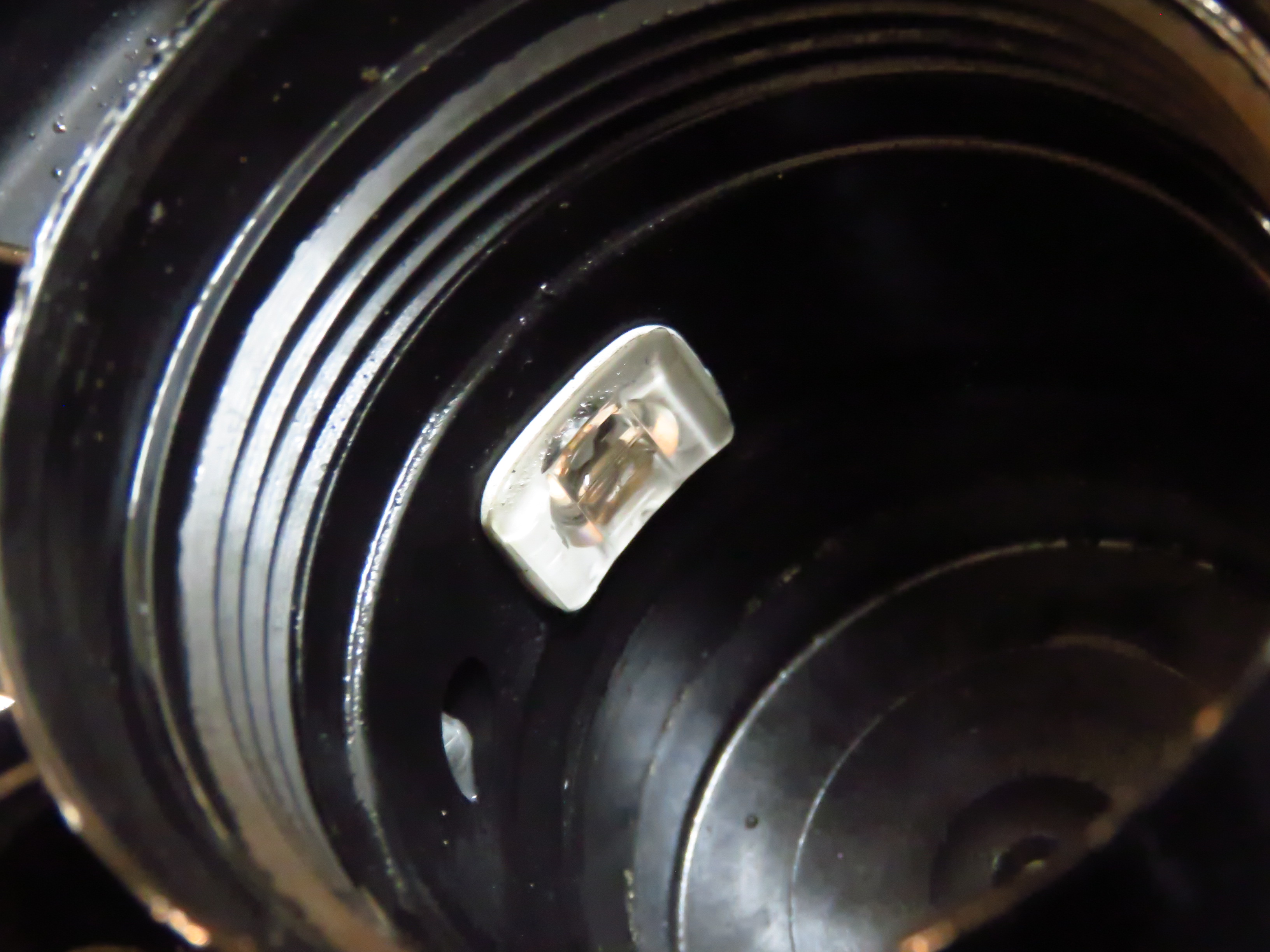

我猜應該就是利用RFID旁邊那顆LED燈來偵測現在是否在出水
(因為LED剛好設置在出水端)


若有出水才會啟動電磁鐵,開啟UVC殺菌
因為實在沒必要隨時都將UVC開啟,對機器也不好

在濾心旁還有一片RFID傳送器,類似悠遊卡的東西
這應該就是紀錄濾心使用時間和防止盜版的功能了
畢竟人家主要就是要賺濾心錢,可不允許盜版


仔細看內部稍微會反光
既然有UVC,當然內部必須是石英玻璃才行
一般玻璃會阻擋UVC,所以不管是燈管或是容器
都要用石英才行,這可是高級品啊~~

繼續往裡面拆濾心本體
很明顯只有一層活性碳,但非常厚(大約有2.5cm)也很札實







挖到內部是一個不銹鋼管保護著剛剛看到的石英管
這個石英管和塑膠一體成形
只能從上面用電熱刀切開分離
出來像這樣,高級大試管啊~~




這台安X真的讓人大開眼界
姑且不論淨水效果(我沒有數據,也不敢亂說)
裡面用到的可都是高科技啊~~
研究完畢,接下來就看我怎麼繼續玩這些拆下來的東西了
