電壓電流即時監控外掛

這個裝置很早之前在可調壓電源供應器就做過

但固定在裝置上沒有變形金剛的功能
所以做成可拆的外掛方式比較機動
這種電表可以直接吃待測物的電
但會犧牲一些準確度,而且必須四伏特以上才能測量
所以還是自帶電源比較好
連接方式如下

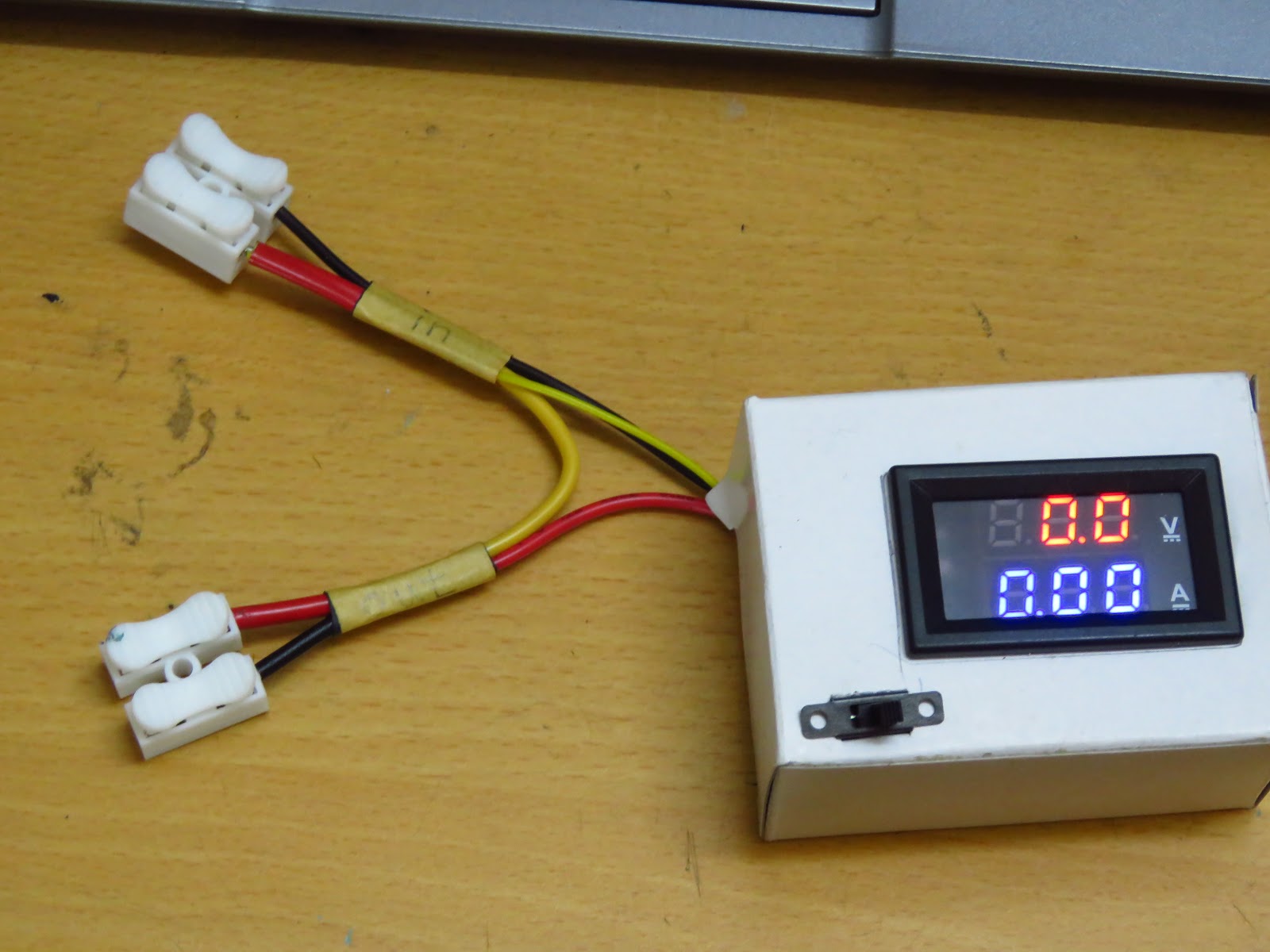

裝在一個小盒子裡面
電源用14500,當然也要加上開關









利用這個裝置來量測一般燈泡的電壓電流
結果如下,其實不意外的










再換成20歐左右的電熱絲
結果就漂亮多了







為甚麼?
就留給大家去解讀了


電源供應器外掛

教師節終於放假,還要去研習....
真的對這些認真的老師感恩又感動~~
有些注意事項還是不厭其煩提醒一下老師
畢竟再好用的工具
使用錯誤或觀念不正確
就會容易發生危險

電源供應器非常方便在國中小使用
功率小,因此短時間的短路實驗(電磁學實驗)是可以被接受的
但絕對不建議通電時間過長
畢竟還是短路啊
加上一個開關是必要且方便的
因為即使末端沒有接電器
變壓器還是通電的狀態

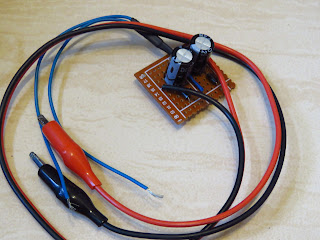

外掛一:倍壓電路
倍壓電路主要是靠電容的充放電來當作電池
在串聯兩顆電容的兩端接上輸出
就可以放大兩倍電壓
輸入端必須為交流電,但輸出會是直流電
這樣的倍壓裝置只適合小功率的負載使用,也不建議長使間使用
電容會容易發熱
而且受限於電容的容量
倍壓電路是不會遵守歐姆定律的
因為能量守恆擺在面前,上帝也要遵守啊 ~~


外掛二:短路保護裝置
我們利用繼電器當作開關來控制外電路
基本上開關應該放在正極比較安全
但當初畫電路圖時習慣從正極開始畫
結果就把開關放在負極,真是抱歉啊~~
不過,因為我們最高只有12V左右,影響不大(只能這麼說了)
只要把LED反接,基本上就可以把開關改到正極
有興趣的老師再試試看吧(經過這次應該沒人想做了...)
另外因為繼電器主要供電是5V
若我們輸入超過5V,記得一定要調整可變電阻的阻值
否則繼電器的線圈容易發熱


外掛三:即時電壓電流監控器
這部分來不及介紹給大家
基本上就是利用市售的雙顯電表直接連接在輸出端
就可以即時呈現目前電器所受到的電壓和電流
很方便的小工具,做歐姆定律的時候非常方便
這部分下一篇再跟大家分享

工具只是工具
還要搭配後續的教具,再加上大家的教學法才會有意義
後續還有兩場次,我們一起努力囉~~
