2019年9月8日 星期日

自製調光器

這是一個看人家有,自己也想要的故事...
五金行就有在賣這種調光器的零件

就利用便當盒來組裝一個調光器吧

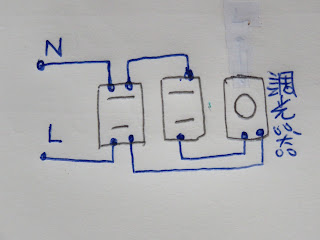

電路圖如下

接起來像這樣



可以調整電阻式的電器
電烙鐵、鎢絲燈、鹵素燈都可以
但不適用電子式的燈具
LED燈、省電燈泡、日光燈都不行
因為調光器本身會讓輸出電壓降低
實測輸出約在42~87V左右

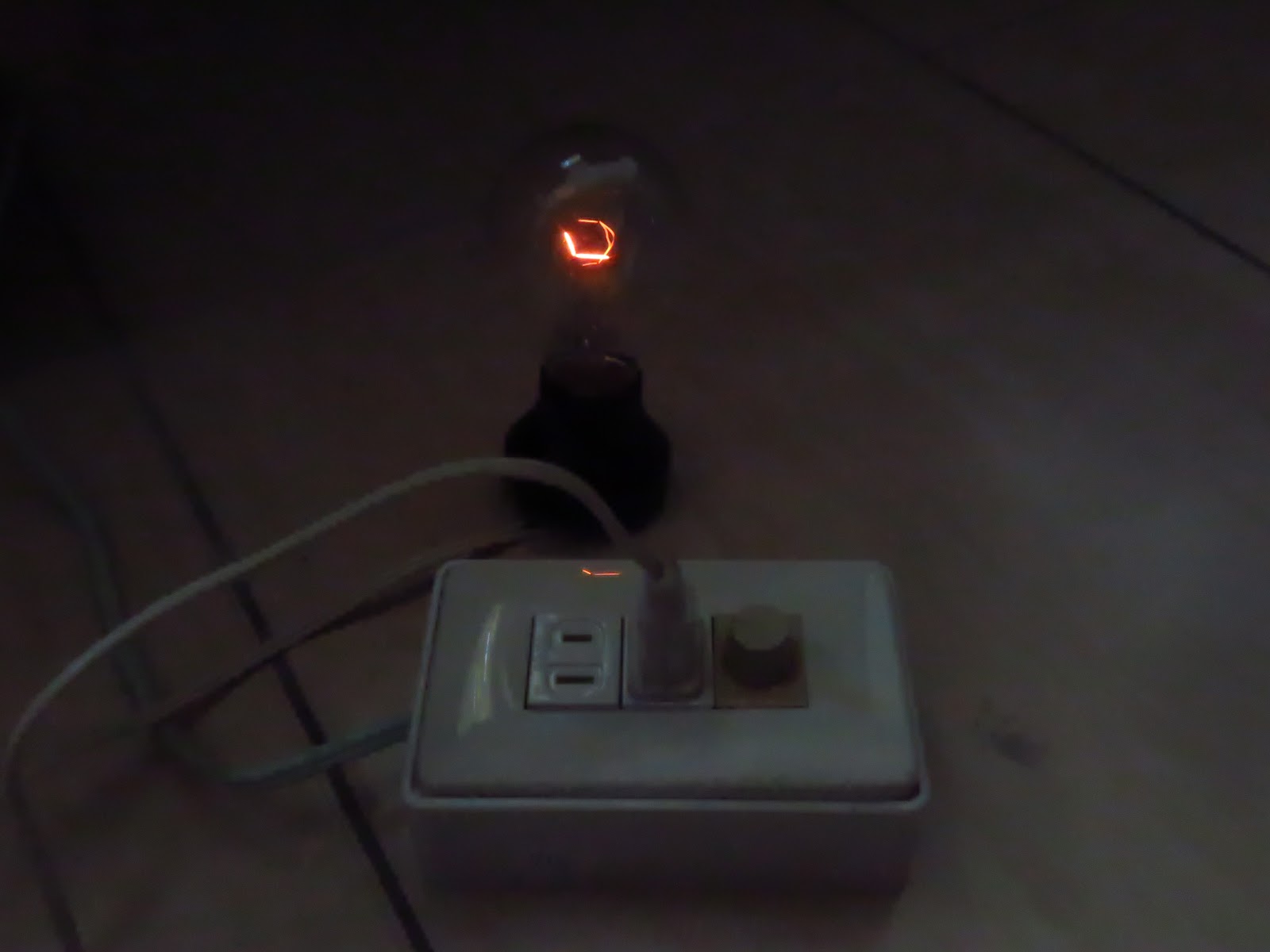

調光的效果像這樣
無調光
調光暗

調光中等

調光最亮

所以可以看到微微發光的燈絲
有種理科人的浪漫...


再接上監控器看看
可以看到當調光器啟動時
功率因數也跟著下降




可見這並不是單純電阻式的調光
再利用頻閃測試
也可以清楚聽到聲音
可見電流是有變動的
跟PWM很像

簡易修復充電線

現在家裡的USB充電線多到不小心都會絆到腳...
但似乎優的線沒幾條
其實主要都是線太細,造成電流量不足
使得手機顯示有連接,卻無法充電
剪開看看和再和一般15芯的喇叭線比較看看就知道


只要換上粗一點的線其實就可以簡單修復
最好套上熱縮套,美觀又耐用



換好後又是一條好漢了~~


維修再用,才是真環保
