LED顯示型伏特計_集成


這種名稱真是敖口...
直接將麵包板上的東西集合到電路板上
除了方便使用
有時這也是另一種樂趣...(這是哪門子樂趣啊~~)





燒好電路板之後再加上兩條杜邦端子線方便連接
也可以額外當作伏特計來使用



電池盒上並聯出插座(母端)
這樣就自帶顯示器了
顯示器也可以拔掉換到其他設備
這樣才能發揮最大效益







LED顯示型伏特計

大家都看過行動電源上有一排LED的電量顯示器
通常都有4~5顆LED燈來顯示目前的電量
不過正確地來說
LED顯示的應該是電壓(伏特),而不是電量(庫倫)
但大家都這麼習慣稱呼,科學也就不要擾人清夢了
這種電壓顯示器其實也還滿方便的

尤其之前作了一個六段的電池盒
因為太常用了
結果常常電壓下降了也不知道(多切幾段就上去了)
因此有些實驗誤差就在這邊出現了
當然這都是事後檢查才發現的
使用前用三用電表檢查是最準確的方法
但如果能自己顯示,像行動電源那樣就完美了
電路不難
但電阻不好算
用最笨的方法解決就好~~~,可變電阻慢慢調
最後得到的電路圖如下

這是配合我的電池盒電壓的顯示(1.5V無法亮)
第一段3V,第二段4.5V,第三段6V,第四段9V,第五段12V
最後一段用了白光收尾,所以電阻明顯大了許多




再來試試每節電池都顯示,應該會更棒
3V,4.5V,6V,7.5V,9V,10.5V,12V
都用紅光比較好調整
電路圖如下



電阻的大小只是參考,需要配合拿到的LED決定
真不錯!!
理論成立,再來就要集成了

2017年10月30日 星期一

2017年10月28日 星期六

虎克定律實驗


10元商店看到的好物
可以代替一般軟彈簧來作虎克定律的實驗
砝碼...就用螺母來代替
加上等長的鐵絲當作掛勾
就可以方便操作

雖然都不是儀器等級的器材
但正比的效果卻非常明確

一開始拉開彈簧需要比較大的力
因此先吊一顆砝碼當作原點
逐步增加螺母的數量
每掛一個砝碼均增加3.5cm
上下誤差都在0.1cm之內
掛到5顆都還在彈性限度內

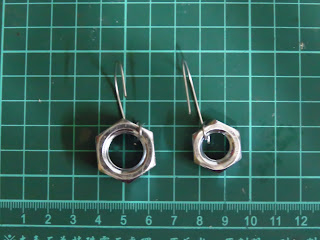

換掛大螺母
伸長量變為6.5cm,繼續增加螺母也都很漂亮的增加6.5cm(上下誤差也都在0.1~0.2cm)

從伸長量來說為小螺母的1.857倍
實際測量質量
小螺母為12.9g,大螺母為24.9g
大螺母質量為小螺母的1.93倍
相對誤差約為3.78%


試試兩條串聯
原本小螺母的伸長量為3.5cm
串聯兩條彈簧之後伸長量變為6.4cm~6.6cm左右
並非預期的7cm(3.5的2倍)

並聯兩條彈簧
原本大螺母的伸長量為6.5cm
結果掛在並聯彈簧上的伸長量變為2.8cm~3.0cm之間
也不是預期的3.25cm(6.5的一半)


很可能是因為兩條彈簧的彈性並非一致
再進一步測量另一條彈簧
小螺母的伸長量約為2.8cm
大螺母的伸長量約為5.2cm
果然兩條彈簧的彈性是不一樣的
所以串聯或並聯之後的結果都比預期的少了一些
因此兩條串聯掛上小螺母,真正的理論值應該為6.3cm(實際為6.4~6.6)
並聯掛上大螺母,真正的理論值為2.925cm(實際為2.8~3.0)
這樣就合理了!!

看樣子二下又有東西可以搞學生了

2017年10月26日 星期四

壞掉110V LED燈改造超亮手電筒


LED燈(110V)降價之後
許多人都開始將家裡的燈泡換成LED燈了
坦白說,電費真的有感
加上號稱可以用3萬小時(?)
理論上一天用十小時,都可以撐上八年
但...有誰家LED燈真的用了三萬小時???
我相信LED本身可以有這樣的壽命
但裡面的降壓元件可以用這麼久嗎?
經驗告訴我,不.可.能.
我家裡的LED燈已經換掉無數個了
尤其是旭X牌的...真是不敢恭維



基本上LED本身都沒問題
拆開看發現10W的燈裡面有18顆
到底幾伏會亮呢?
用一個最笨的方法來試
就是慢慢增加電壓
最後用了6顆9V的的電池串聯
也就是54V的直流電(還真高啊~~)

那就打造成手電筒好了
這玩意一定會發熱
所以最好加上一個散熱片

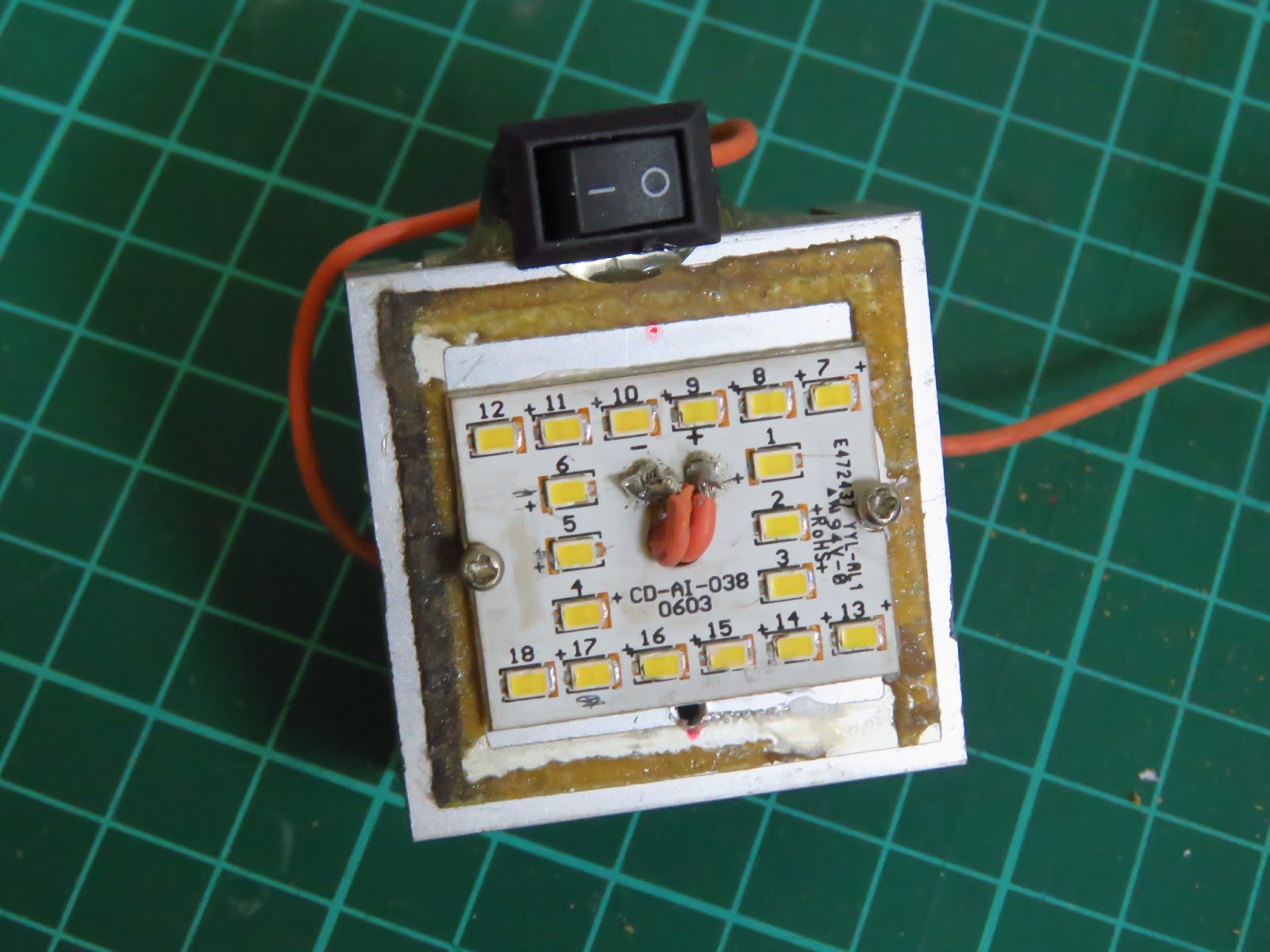

鑽孔鎖上拆下來的LED燈組
加上開關
將所有接點塗上熱熔膠
畢竟54V會電人的!!!






成品像這樣



亮到一個不像話的境界
