電子式開關的改裝_水冷扇


一直以來我對電子式的開關就不是很有好感
很多電器會壞掉
往往不是電器本身
而是開關的面板故障
這玩意兒一旦故障,除了整個面板換掉
幾乎沒有辦法維修
因此如果可以選擇普通開關,我幾乎都不用用電子式的控制面板
但...這件事可不是你能選擇的
為了強調許多所謂高科技的功能
比如說定時開關、遙控、多重選程(比如韻律風、洗衣機洗衣模式...)等
就非得加裝電子面板
看起來就高貴許多
當然錢也高貴了不少!!
也因此,市面上純類比開關的高單價電器越來越少了

去年買了一台水冷扇,花了六千多元
結果忽然有一天就這麼故障了
而且還過了保固...
天啊!!
放了一年,忽然覺得心有不甘
六千多難道就這樣飛了...
拆開一看
構造之簡單,讓人搥心肝
裡面原則上只有三樣東西
風扇、水幫浦、擺頭馬達




看到旁邊還有一個啟動電容,連接到風扇
因此這個風扇應該是交流馬達
面板看來是沒救了...



確認了一下這三樣電器的啟動電壓應該就是AC110V
小心直接上電源,果然都可以啟動!!
決定全部換上類比開關就好
不能太醜,不然老婆覺得會爆炸

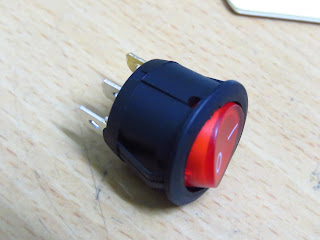

利用原本的圓孔(後來發現還需要稍微擴孔),買了圓形的帶燈開關




帶燈開關的接法如下


重新設計的電路圖如下


風扇有四段
找不到合適的零件可以用
只好直接用兩組三段開關來接

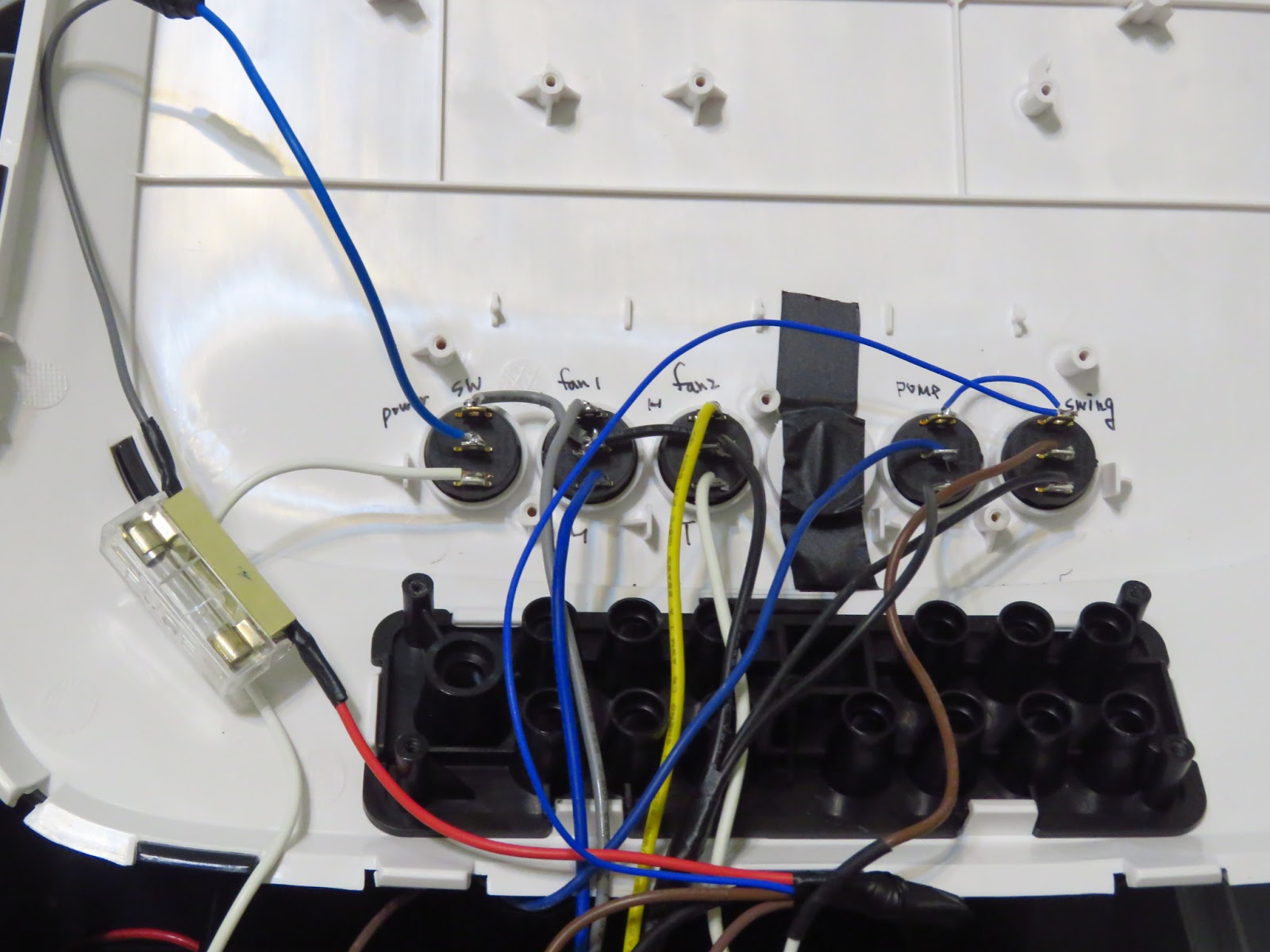

花了兩個小時重新接線
終於搞定
雖然少了韻律風、定時和遙控
但這三樣似乎我也沒用過...



救了六千...
念書果然是有用的!!
