2018年2月15日 星期四

延長線的使用

找資料的時候發現這一則新聞

原則上這篇報導沒有問題,記者所描述的概念也都還算正確
但總覺得一直在暗示觀眾「有開關的插座(也)不安全」

其實這是相對的,有開關的插座相對於沒有獨立開關的插座要安全多了
先從觀念上來說
我們家用電進來的線共有四條
兩條火線,一條中性線,一條地線
通常紅色、黑色是火線,白色是中性線,綠色是地線

其中真正有帶電的是火線,中性線只是提供迴路用
若沒有形成迴路的話,中性線是沒有電的
地線沒有在迴路內
主要的目的是預防迴路漏電時,可以將大部分的電導入地線
這樣比較不容易因摸到漏電的電器而觸電
所以若地線沒有埋入住家或是接觸到建築的金屬部分
就會失去應有的功能
所以像這種二轉三(或三轉二?)的轉接插頭基本上若沒有埋地線,就是安慰劑而已

110V就是一條火線,一條中性線
現在許多110V的設計也會加上地線

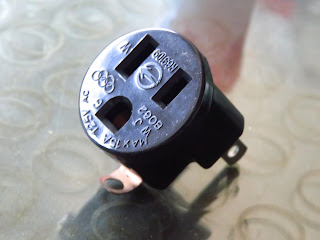

短的是火線,長的是中性線,圓的是地線

220V主要就是兩條火線,一條地線
直的和橫的都是火線,圓的是地線

再來看看延長線的構造(以下說的情況是延長線沒問題的狀況,請留意)
基本上延長線就是一條並聯電路(不管它有幾個插座)


因此若沒有獨立開關,電器又是電子迴路控制(基本上有遙控或是輕觸型按鍵等家電的都是)或是有變壓器的
只要電器插上去就會是隨時通電的狀態

但若是電器屬於機械式的,例如一般的電風扇(要用力按或是旋轉的那種)或是普通吹風機
基本上關掉電器開關就是完全斷路的狀態
理論上就算一直插在延長線上也是相對安全的(再次強調!!這種說法是延長線沒問題的狀況)

但很多人不會判斷
因此所謂達人和專家們就會告訴你,電器不用時拔掉插頭最安全
沒錯,這是絕對萬無一失的方法
但一個經常要用的電器(例如夏天的電風扇...)從現實的角度來說
實在不會有人一直在拔插頭,而且實際上"太過頻繁"的插拔插頭也不是一個保證安全的作法
因為插座可能因為頻繁的插拔,而使得孔隙加大,反而容易造成接觸不良的狀況
因此若延長線的插座有獨立開關
確實在使用上更安全,也更便利

接下來才是關鍵
一般我們用110V的延長線若有加裝獨立開關
開關基本上就一定會做在火線端
如此才能真正切斷帶電的電源
用三用電表驗證一下就知道

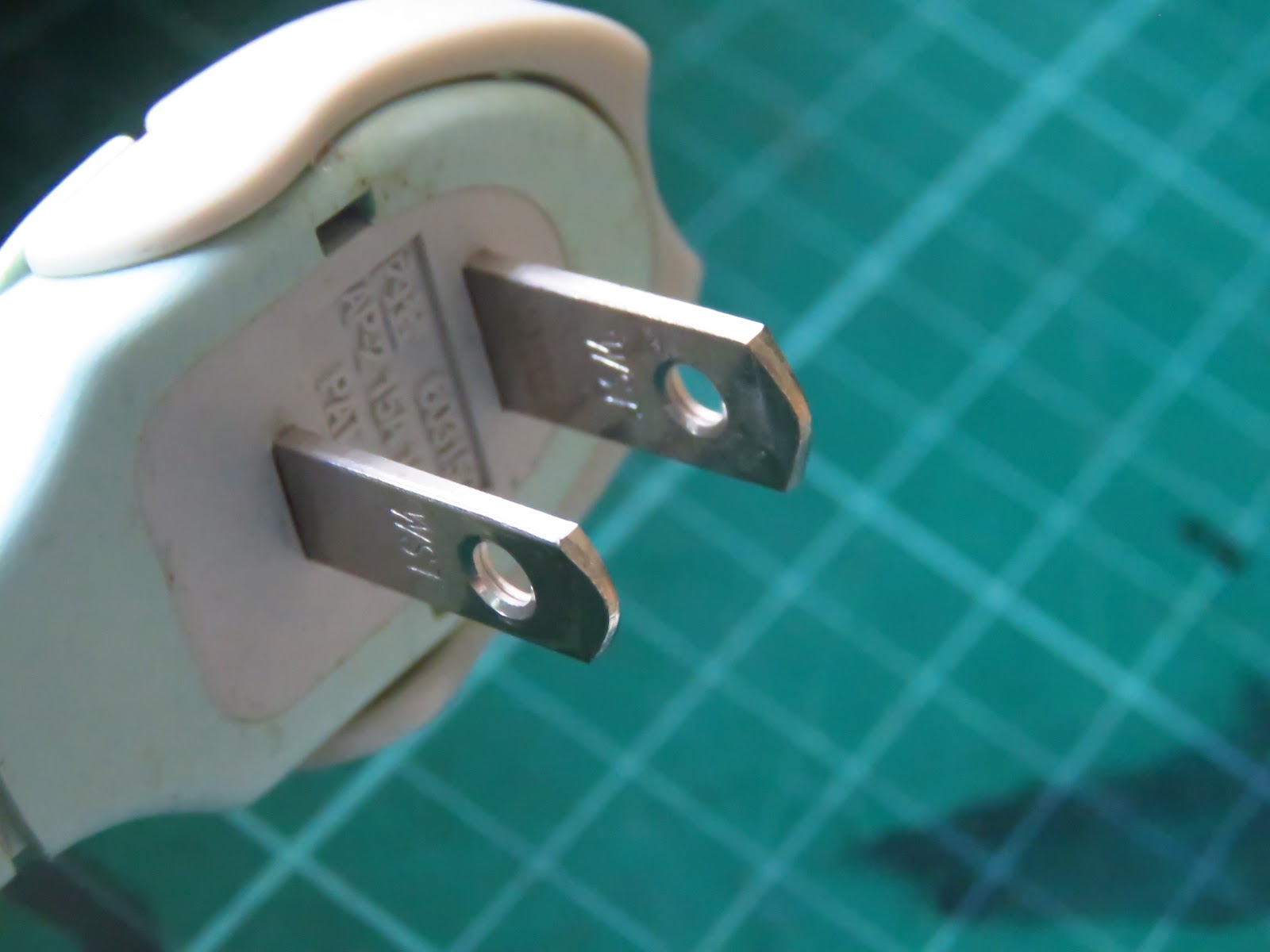

但問題就在於延長線的插頭設計
若延長線的插頭就是一大一小,或是有附地線插頭的
基本上就不會插錯


但也有很多延長線的插頭大小是一樣的,因此插入住家的插座時
很可能將延長線的火線插入住家插頭的中性線

這樣開關就變成控制中性線的迴路
若家電仍插在延長線上,即使延長線的開關切斷
火線端的電還是會進入家電中
若此時家電有漏電的狀態,就會在漏電端形成迴路
危險就發生了
可以用感應試驗電筆就可以知道有沒有通電,插頭有沒有插反了

因此,延長線加裝開關安不安全?
基本上只要使用正確,延長線本身也沒問題
確實是安全的

但問題又來了
多一個零件,就表示多一個可能故障的地方
有開關的延長線通常也都會較頻繁的切換開關
開關的設計就是兩片金屬的碰觸
因此在碰觸的地方就是相對電阻較大的地方,也就是更容易發熱
開關用久了,那個地方的塑膠就比較容易融化或變質
所以若感覺開關切換時不是一個漂亮的動作
就表示開關有問題了
此時千萬不要省錢,就是要換了
藍色開關是正常的,紅色開關就出問題了(停在中間無法切換)

電這種東西很方便,很好用
只要懂它,其實也是很安全的
