2017年5月29日 星期一

免插電幫浦


你知道的
理化老師看到free energy
第一個反應就是「屁啦~」
但還是想看看
無意間看到這個__How to Make Free Energy Water Pump
一定又是一些永動機之類的騙人影片
不過感覺不太一樣,沒看過這種類型的
看完之後,再看看下面的留言
就是騙人嘛~~

但,真的是這樣嗎??

連接了其他影片
發現好像真的可以耶~~
這個動畫介紹的很詳細
原來這個東西叫做Ram Pump,衝撃泵
原理就是利用一個空腔來蓄壓
讓水可以打到更高的地方

既然原理說得通
那就表示作的出來
出水的地方有一個活塞
一般水電用的活塞就是單向閥
壓力大時,活塞會開啟,讓水流過去
但水流反向時,水就完全無法過去
空腔下方的活塞就屬於這一種

但看原理說明
這個出水的活塞卻是壓力小時可以讓水通過
壓力大時關閉,此時下方水管內部的壓力會增加
使得水通過上方空腔
內部空氣被擠壓後壓力增加,就把水往另一條水管送出去
就可以打到更高的地方了

若調整出水端的閥門和入水的壓力相仿時
出水單的閥門就會時開時關
也就可以對空腔加壓了

搞定原理之後
maker魂就醒了!!
但壓力大,閥門會關閉,這是什麼零件啊~~
和我知道的單向閥是不一樣的
不管,總之先買幾個單向閥回來拆再說

搞了好久...好久....好久...
終於有了一點進展

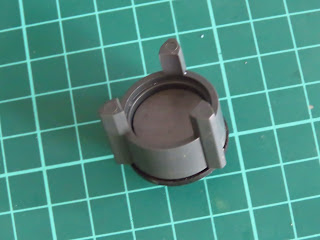

單向閥內部長這樣
有一個彈簧壓著閥門
平時是關閉的,當有一個壓力進來才會開啟


但我如果將閥門反裝...賓果!!!
平常會常開,但壓力大到一定程度時
閥門就會往上推,水就過不去了



第一次嘗試
發現閥門太輕,水一進入幾乎就是浮起來
想辦法加重,但最好可以調整
內部黏上一個墊片
可以直接吸住磁鐵,最多可以吸三個
我就可以調整關閉的壓力大小了

又想到另一個方法
將閥門打洞,穿過一根原子筆筆芯
拆下來的彈簧放在上端
再加上一個蓋子支撐筆芯
就可以利用彈簧的彈力來當作抵抗水壓的來源






組裝起來像這樣
兩個閥門剛好一上一下





天啊!!
真的能用
這不是永動機
這是真的...

2017年5月27日 星期六

正電變負電_加強版

上一篇正電變負電用的方法是將導線交換位置
兩側滾輪還是不變
導線拉長的結果便是流失了大部分的靜電
因此雖然可以在紙捲上得到負電(原本是正電)
也可以利用靜電檢驗器(原始版)測出來
但卻無法玩靜電章魚了
因此還是要再改良

原本正電荷的版本是鐵弗龍在下,鋁滾輪在上

這次直接將兩側滾輪交換
讓鐵氟龍在上層
鋁滾輪在下層
這樣應該效果就會好多了

拆下兩個滾輪

鋁滾輪要先將中心的軸鋸掉
然後再打洞
才能放入馬達中



鐵氟龍的部分失敗了好多方法(中間的鴨子划水就省略了)
最後利用一根長鐵絲直接架過整支靜電棒
再將鐵氟龍穿過鐵絲
調整一下位置
鐵氟龍稍微大一些
因此上方需要留一些空隙
紙管也要加大才能放入
完成!!



效果真的不錯
電量和原先的正電荷的版本沒有差別
定案!!收工!!

手機遠距遙控裝置

這東西幾年前就做出來
但礙於一些考量
遲遲沒有公布做法和原理
主要其實就是利用手機接通時產生的振動訊號(電流)
來啟動繼電器的通路
繼電器就能有ON和OFF的選擇
就可以控制電器的開關了

至於繼電器的原理
就是利用一個小電流來控制內部的電磁鐵
當電磁鐵通路時,會吸引上方的鐵片
鐵片連動一個推桿
就能控制另一邊的連接片和右邊金屬通路或左邊金屬通路

繼電器沒過電時(OFF),中間和右邊通路,燈泡不亮(OFF),OFF→OFF
繼電器過電時(ON),中間和左邊通路,燈泡亮了(ON),ON→ON


你也可以選擇反過來設計
當繼電器沒過電時(OFF),燈泡亮(ON),OFF→ON
當繼電器過電時(ON),燈泡不亮(OFF),ON→OFF

因此你就可以決定當訊號進來時
你要控制的機器是ON或OFF

當初我是利用手機當作訊號的產生器
當手機撥通時
震動馬達的電流引入繼電器
因此當手機來電
就可以控制另一個電器的ON或OFF
不需要靠網路或WIFI
當然技術層面也就更低,穩定性也相對更高

某一次研習活動拿出來用
結果竟然失靈了!!
當場尷尬到極點
不過,,.這不是第一次演講出糗,也不會是最後一次
但原因竟然是因為2G系統關台了
也就是說我手邊的一些2G智障型手機全部都變廢物了
無奈,但也沒轍
手邊也沒多的3G手機(因為有一支已經搞爛了)
問了許多朋友是否可以提供讓我亂搞
但也石沉大海
(不過...這是不是在預告未來我還要再進階到4G版的才可以啊~~)
(可以先預支某人不要的4G手機嗎???)

終於!!鴻楨兄弟義氣相挺

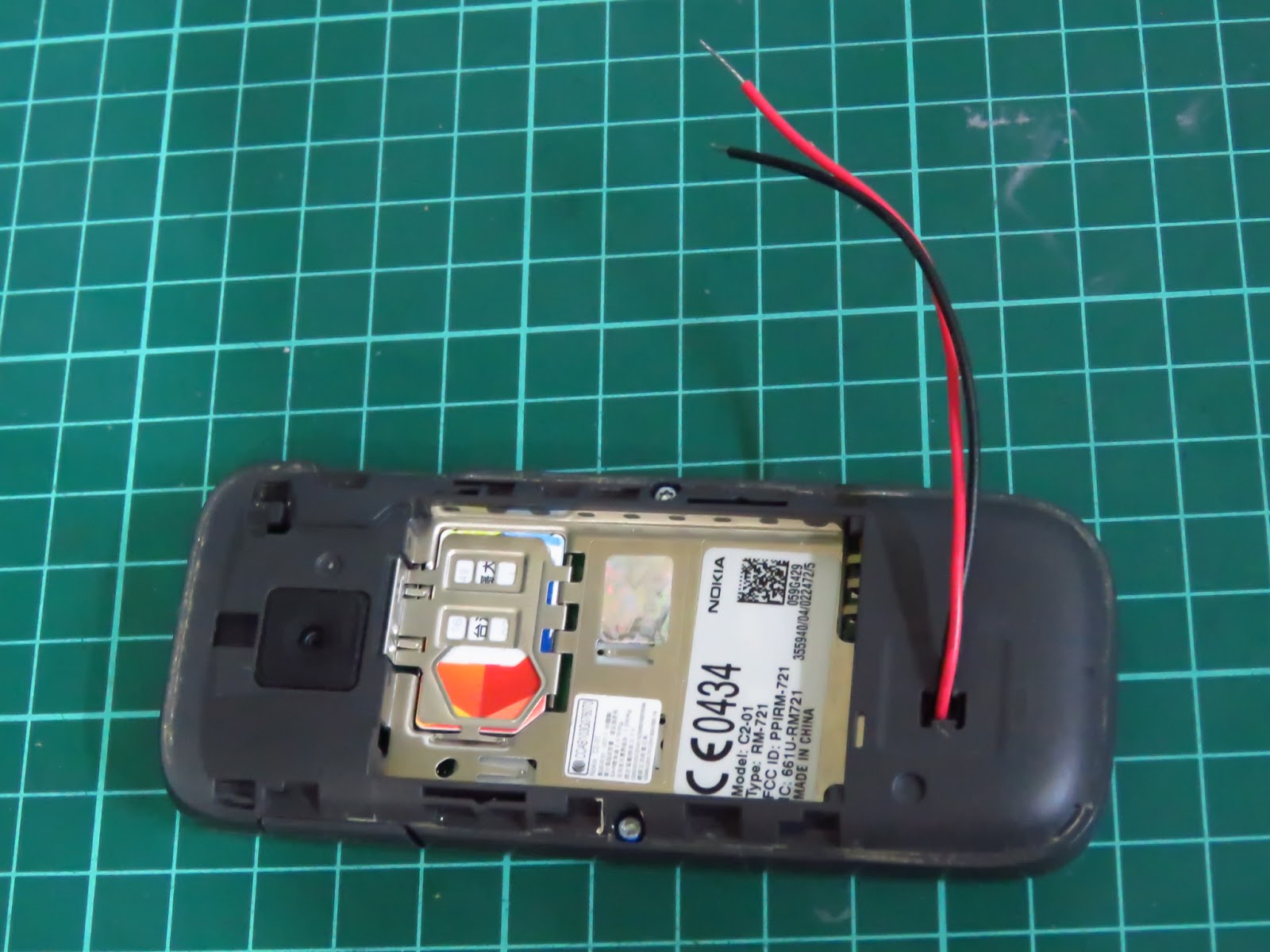

給了我一台無敵NOKIA!!!!
一開機...螢幕壞了...
但還是能打能接


可是無法設定為震動模式
音樂模式的功率太小,無法直接驅動繼電器
(鴻楨啊~~你是在考驗兄弟的極限嗎!!)
但至少有訊號輸出了啊~~
想辦法把訊號變強就好
用說的簡單,直接告訴你方法也簡單
但中間的過程就是殺死腦細胞最快的方法
加上擴大機!!

拆下電腦喇叭的擴大機
這件事簡單
十幾年前就幹過
將聲音訊號輸入擴大機
再將擴大機的輸出接在繼電器上







果然~~搞定!!
試試結果
手機接通時
外接的IC音樂就響了,掛掉時音樂就結束


如果你連接的是數位開關
接通時,電器就會啟動
掛掉時,電器還是會繼續運作
再撥下一通時,電器會再啟動一次(就像再按電源一下)
進入另一個邏輯電路
你就可以利用撥通的次數,控制按了幾下開關


也就是說可以在世界上任何有手機收訊的地方啟動任何裝置
卻沒人發現...
動動你的腦袋,就會發現這是一件很可怕的事...
如果連接了...

2017年5月24日 星期三

水位偵測器


一般學生會想到的水位偵測器
就是直接利用電解的裝置來充當
電路圖如下

但實際做過實驗就知道
純水要能夠導電
這電壓可也不是開玩笑的
我不會算
但根據實驗的結果
電極距離3公分,大約需要50V左右的電壓
這....
所以如果要作出一個實用的水位偵測器
直接導電是行不通的
而且還會把水電解...

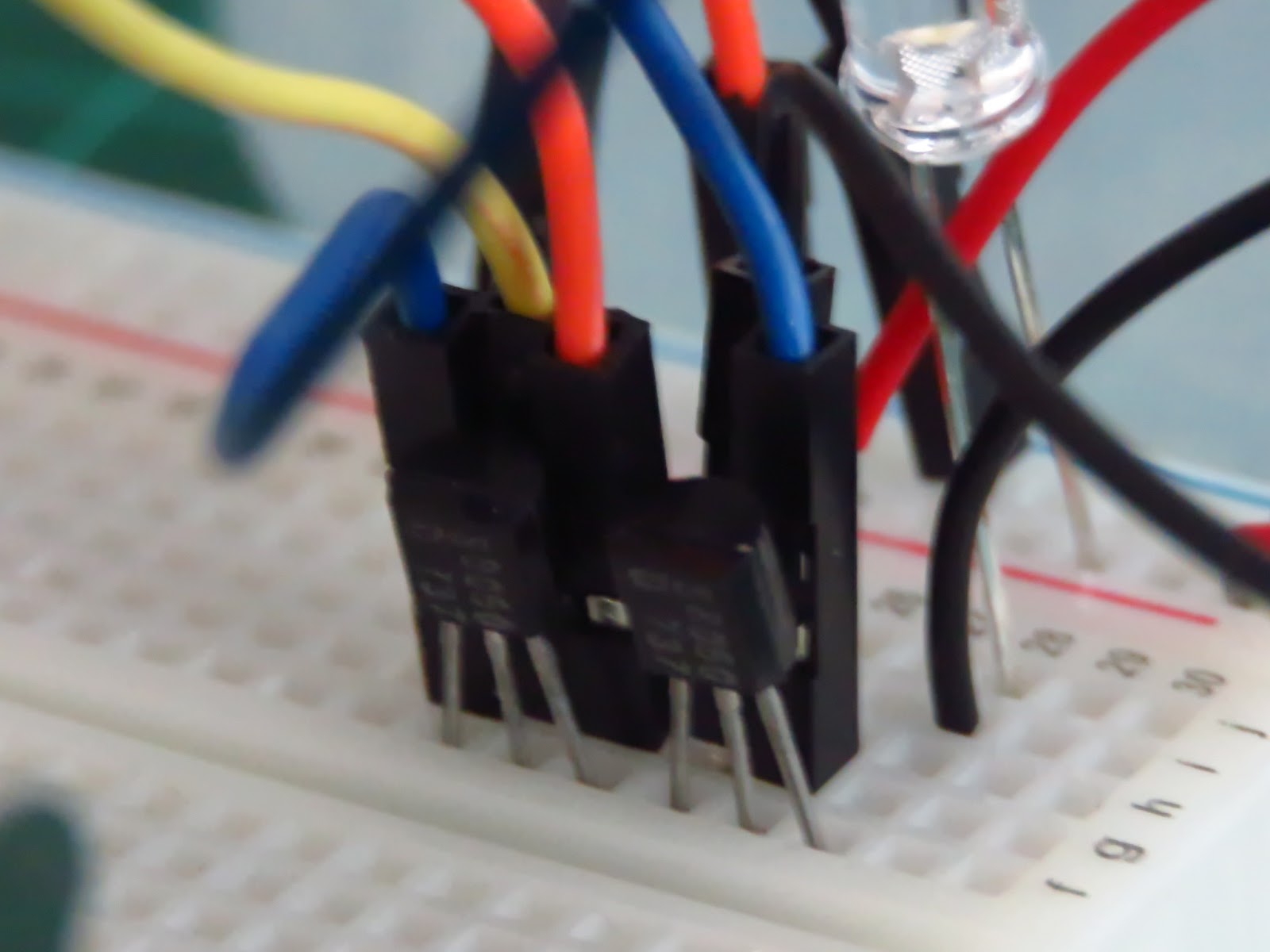

這時就要設計一個三極體電路了
利用通過水的小電流來控制通過LED和蜂鳴器的大電流
電路圖如下

裝置長成這樣



實際加入水之後
只要水碰到兩個電極
LED和蜂鳴器就會發出警報
通知你水滿囉!!



而且不需要高電壓
當然也不會把水電解

2017年5月23日 星期二

正電變負電

有些事情沒有道理
就是運氣

18世紀富蘭克林發現了靜電有兩種不同的特性
因此便大膽地將玻璃棒和絲絹摩擦後,玻璃棒所帶的電荷命名為「正電荷」
把琥珀棒用毛皮摩擦後,琥珀棒所帶的電荷稱為「負電荷」
但實際上電子的發現卻是在一百年後的事
後來證實富蘭克林的假設(命名)是對的!!
怎麼那麼神~~,其實就是矇對的而已...
但歷史上猜錯的案例卻更多
乙太、燃素就被無情的推翻
但「電流」卻是將錯就錯用到現在
當然這中間也曾經有過許多的角力
但很多時候這個世界會走向何方
卻往往不是科學決定的...

言歸正傳
發現電子之後
我們更加確定了摩擦起電的原因就是電子的轉移
因此摩擦的過程中就是一場電子的拔河比賽
但有人贏,就一定有人輸
所以范氏起電器利用橡膠和鐵氟龍快速摩擦
鐵氟龍贏了!!(歡呼一下)所以帶負電
但這些負電越積越多(沒地方放了),就無法持續從橡膠抓電子
因此必須將負電丟掉(接地)
才能讓橡膠持續的將正電送到上方的金屬球表面
因此下方鐵氟龍的接地效果就會是成敗的關鍵之一
這段影片介紹的非常仔細

市售的靜電棒就是一隻小型的范氏起電器
拆開就會發現裡面有一條皮帶
馬達上就是鐵氟龍滾輪
滾輪旁有一個金屬片就是要將產生的負電接地
因此開關設計成金屬
才能在啟動開關時,同時利用人當作導體將負電導掉






皮帶上方的金屬再將「正電引導到紙管表面」
(這邊只是方便形容,其實是紙管的負電進入皮帶中和了正電)
利用靜電檢驗器就可以知道紙管此時帶正電
若將紙管外層再包上鋁箔,放電的效果就更好了



因此如果我們將負電引導到紙管
正電讓它接地
紙管就可以變成帶負電了




再用靜電檢驗器試試看


不過,接線的過程中距離拉長了
也因此消耗了一些電量
產生的負電電量明顯就沒有原本的正電多了
