改裝小夜燈

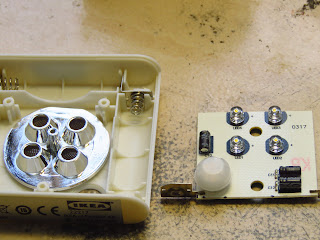

同事買了一個紅外線感應的小夜燈





但她卻希望燈可以一直亮(??),問我是否可以幫她改
這很簡單
但要將一個自動控制的玩意改成單一開關
會不會太浪費了啊~~
所以原本很簡單的工作,為了保留原本的裝置
決定重新做一個給她

裁一塊大小相當的洞洞板,相對位置也打上開孔
原本想弄成觸摸開關
但555裝不下,就直接做一個切換開關就好
LED原本用短頭的草帽型
但我只有一般型,只好將頭磨掉一些
不然裝不進去
原本的反射杯也要稍微擴孔



再挖出開關的位置
最後再將原本的電池座解焊後裝在新電路板上






線路很簡單,就四個LED全部並聯就好
原本用4.5V驅動,應該是為了IC的關係
但現在只有LED,所以改成3V
這樣連電阻也可以省了
在第二節電池的地方串接一條電線就可以

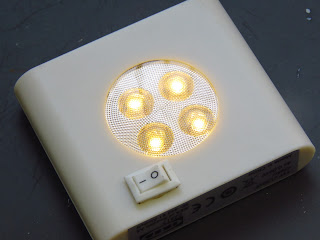

花了一個多小時才搞定
沒想到中間還是要解決許多問題

值得嗎?
從價錢來看當然不值得
買一個才幾十元
但...
懂得人就會和我擊掌了!!
