霍爾relay開關

有些手機有專用皮套,蓋上去就會自動關機或開機
女兒很喜歡這種設計
但他的手機卻沒有這種功能
當然不可能為了這個買新手機給她
看似高科技,但這種設計卻是很簡單的一種電路

仔細觀察這種專用皮套其實有一個小機關
在聽筒附近其實藏了一個小磁鐵
偵測一下就知道是一塊N極朝上的磁鐵(偵測器作法在這裡)

另外在手機對應的地方藏了一個霍爾開關
當磁鐵靠近霍爾開關就會啟動ON或OFF
但只能開啟像LED這樣的小功率電器
可是如果再串接一個電晶體放大
C極接上relay,就甚麼亂七八糟的東東都可以控制了

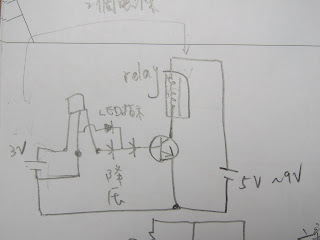

電路圖如下






試試看接上110V的燈泡
接近就會亮,遠離就暗了
當然也可以反過來設計
讓接近暗,或遠離亮



磁簧開關也可以做到這樣的效果
但體積較比較大,看工程師怎麼設計了


只是...老爸很辛苦的設計...解說...
但...沒人理我...
