檢修電器的原則

我想說的不是如何修理某一個電器
而是一個通則

好兄弟鴻楨又抱了一台除濕機給我(感恩啊~~~)
不過這台無法正常運轉
拆開看了之後
正是我最喜歡的機器種類!!
沒有電子電路,完全就是類比的開關
這種電器是最方便維修的
先看看電路圖

基本上就只有電源開關(含濕度調節器,這個部分很有趣,有空再和大家分享)、微動開關、兩個指示燈(滿水燈和運轉燈)、交流風扇、防凍開關、壓縮機過載保護器、壓縮機、壓縮機啟動電容
總共就這八個零件
電路圖會很明確地將所有零件的連接線標示出來
通常都會註明顏色
查線的時候就會很方便







基本上電器無法運轉,若不是電線斷路(這是最簡單的)
就是其中某一個零件壞掉
因此就一個一個過濾就可以找出兇手了
首先最容易掛點的就是電容器
可以明顯看到已經爆開了,這一定是兇手(之一)
上面有規格,去一趟電子街叫老闆拿給你就好
根據電路圖換上新電容之後
結果還是無法啟動!!
那就表示兇手不只一個...




微動開關主要控制整個電器的主電路
滿水時會讓開關跳脫,指示的滿水紅燈會亮
運轉時,綠燈會亮
按壓微動開關,雖然壓縮機還是不運轉
但指示燈會亮
因此開關是沒問題的


先從最不要緊的東西開始
防凍開關主要是偵測冷凝器的溫度
如果冬天室溫太低,就有可能會使低壓部分的銅管結霜
這時內部的冷媒流動就會不順
因此防凍開關就會跳脫讓壓縮機暫時停止運轉
這個東西可以先拆掉讓它短路不會有危險
結果...還是沒運轉,所以防凍開關不是兇手


再來就是電源開關
這個部分和濕度調節器結合在一起
我現在就是要讓壓縮機運作
因此直接讓它短路也沒關係
結果...還是沒用,兇手也不是它

交流風扇是獨立電路,可以直接排除
(風扇表示,我被排擠了...)


只剩過載保護器和壓縮機本身了
若是壓縮機本身壞了就玩完了,心臟都壞了還能怎麼搞!!

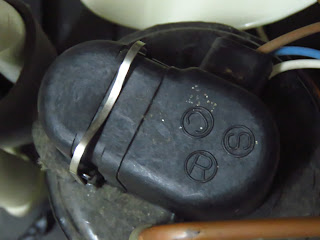

壓縮機上方有一個過載保護器
簡單來說就是一個無熔絲開關(保險絲)
防止通過壓縮機的電流過大(尤其是在啟動的時候)
這東西就麻煩了
一般電子零件也沒有賣
要到特別維修壓縮機或作冷凍工程的店才有
乾脆先殺先前那台壓縮機來用
基本上規格應該是差不多才是



換上保護器之後,終於動了!!!

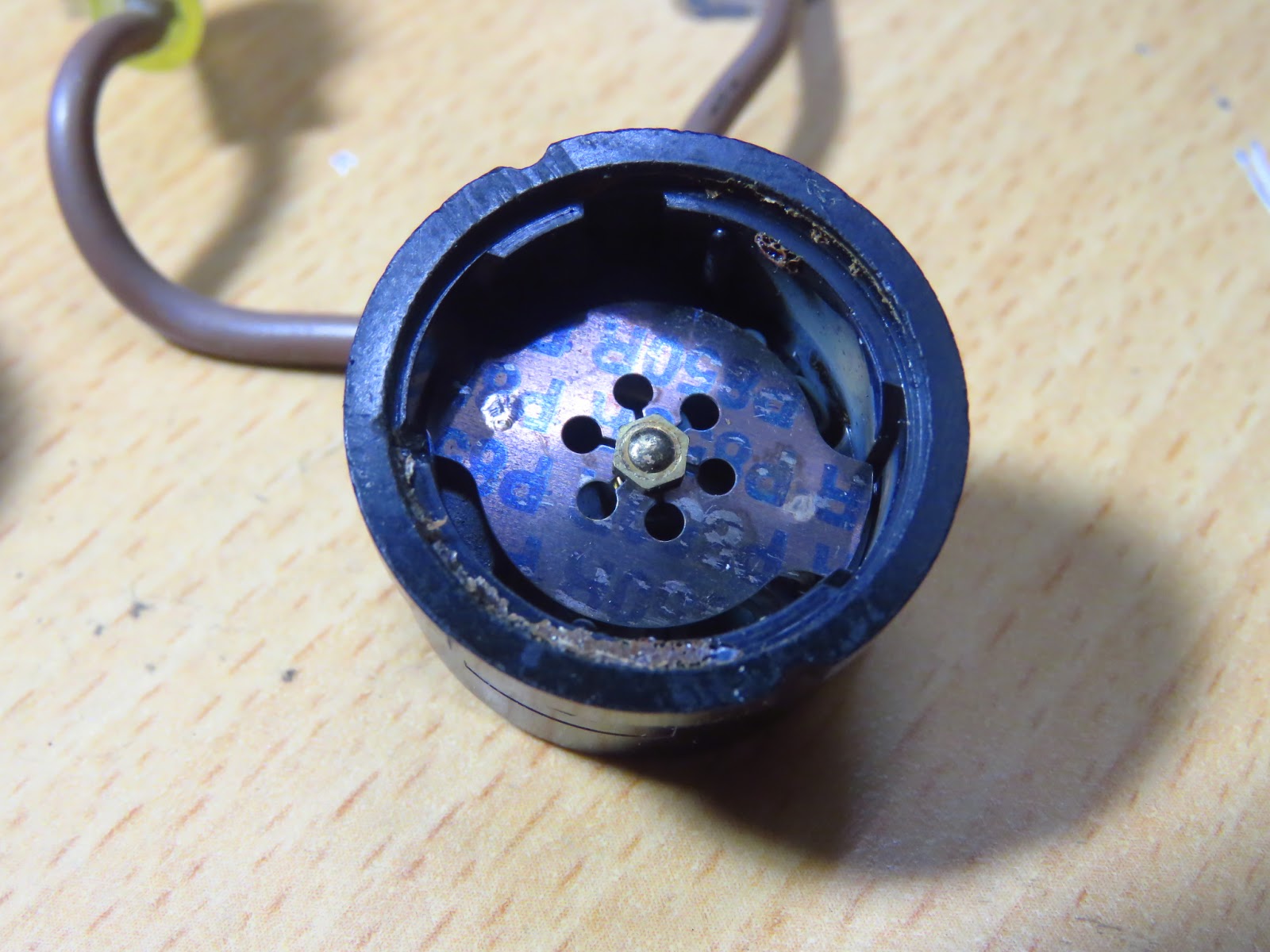

這就是兇手,外觀一點都沒有壞掉的樣子
其實裡面斷路了



這些查找的過程其實放諸四海皆準
真的不難,只是你是否真的想要去作
或是...花錢再買一台就好
但,這才是我心目中真正的生活科技
