電磁鐵大力士

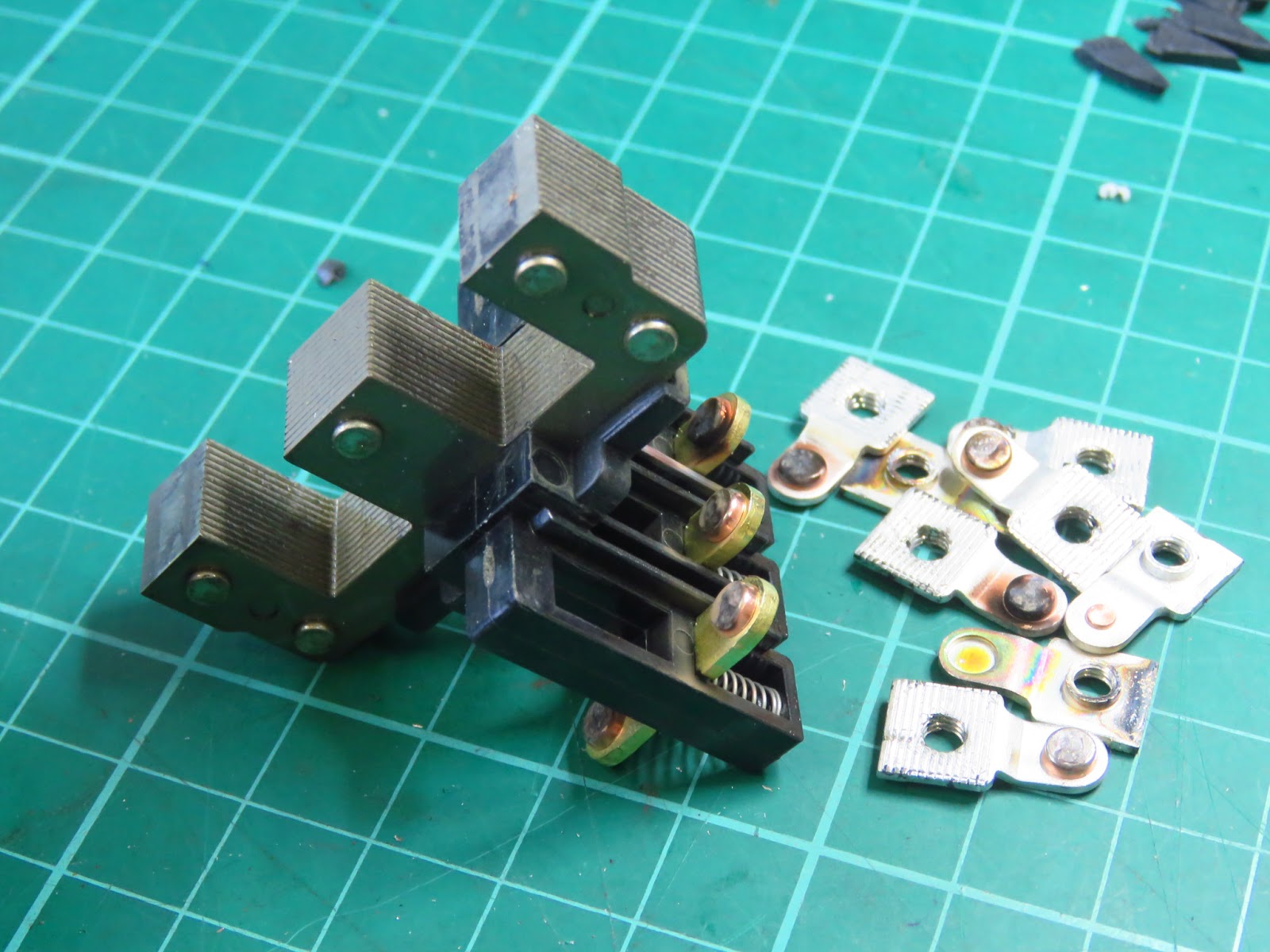

前幾天從電動鐵捲門拆下來的電磁接觸器(繼電器)可以輕易拆成兩半


內部有兩組電磁鐵
分別利用兩組山字形的鐵芯組合起來
這樣可以將磁場集中在鐵芯上發揮最大的效能
真是聰明!!

原來人家工業上是這麼玩的
我們這群學純科學的,
還在教繞鐵釘
真是落後人家太多了
汗顏...
原本的設計是接110V
量了一下線圈的電阻約為180歐姆
算是滿大的電阻
如果我用6組9V的電池驅動
約需要0.6安培的電流
量了一下碳鋅9V的短路電流也差不多如此
整體功率約有30W
決定就不要動原本的線圈
小電流還是比較安全些

單純只有鐵芯的那端內部有彈簧
需要先拆掉比較好
然後再固定兩端需要的高度
用AB膠固定
中間的過程嘗試了許多錯誤
就不多說了






再作一組電源
連接片直接拆舊的電池
發現不同廠牌的連接片作法有差




加上開關
加上拉環
完成!!


原則上垂直拉起一10公斤重的水桶是小意思
改天再試一下最大拉力有多少
我想還是要換鹼性電池會比較好
