自製加熱板

實驗,難免就要加熱
之前作過一個安全酒精燈

但畢竟是明火
老婆覺得不安全又可怕(哪裡可怕了!!)
其實我自己的實驗都是微型的居多
加熱的水量也不大
不然自己搞一個電加熱板好了

電熱絲就用吹風機拆下來的廢物利用
需要一定的長度
加熱面積才夠
但又要溫度夠高(電流要大)
因此電壓決定用24V
幾番測試後,發現5歐姆左右的發熱效果不錯
電熱絲也不至於熱到燒斷
電流也不會太大,就決定這個規格了
拿一個鐵盒子,你面要墊上兩層的耐熱布
再將電熱絲捲成S型鋪在上面
鋪好後還要再加兩層耐熱布
最後再蓋上鐵絲網(從茶葉濾網拆下來的)
用鐵盒的邊邊壓住整個發熱裝置
拉出來的電熱絲一定要加上隔熱套








最後在放再硬碟拆下來的鋼板上
底部用冰棒棍墊高
這樣就搞定了



電源就先用電腦的電源供應器
要用鉛電池當然也可以

試試看加熱效果
30cc的水,從23度加熱到沸騰
約要8分鐘的時間
還能接受吧~~
重點是...我有加熱板了!!!

後記

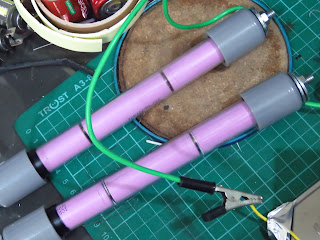

用鋰電池當電源
電流小了點
但還是可以加熱到沸騰
變成行動裝置了
