電子電路型家電最常應用的就是單鍵輕觸開關
用一個小開關就可以控制大附載
或是循環切換不同功率或負載的裝置
如果想要進一步維修家電
這種電路一定要了解
最常用的方式就是40XX系列
以4017為例，4017最多可以有10段
我們設計為三段切換(一段OFF，兩段ON)
訊號經由TRIAC為本體的固態繼電器(SSR)輸出來控制AC 110V的電器
原本設計兩段都用SSR來控制
但實測之後發現兩支TRIAC都會同時觸發？
但4017的pin2和pin4是沒問題的
線路也都連接正確，但就是會出現bug

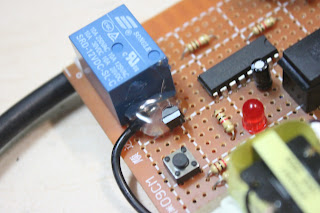

後來把第二組改為EMR就OK了
也好，剛好把兩種元件都放在一起比較了
電子元件一多似乎這種情形就會很明顯
機械式開關相對就簡單多了
也許這也是市面上大部份都還是選擇用EMR來控制AC的原因吧
DC12V用現成的開關電源來組裝就好
可以比較市售電子開關用容抗降壓(RC driver)的差異
這樣幾乎就把所有家電醫生電子電路班要用的教具備齊了~~
5月我們台中見囉
