高功率容抗降壓(限流)電源

為了接下來家電醫生的外掛課程設計了另一個高功率的容抗降壓(限流)電源



基本上家電都要吃AC
但有些高功率電器要演示實在危險
所以降功率才會比較安全
怎麼降?限流就是最老的方法
之前已經改裝過一個低功率的容抗降壓電源
相關原理也可以參考這篇
但無法驅動高功率家電
因此這次將電容並聯三個,最大電流將近1A
這樣100W功率應該就夠大了
再大上去就更危險

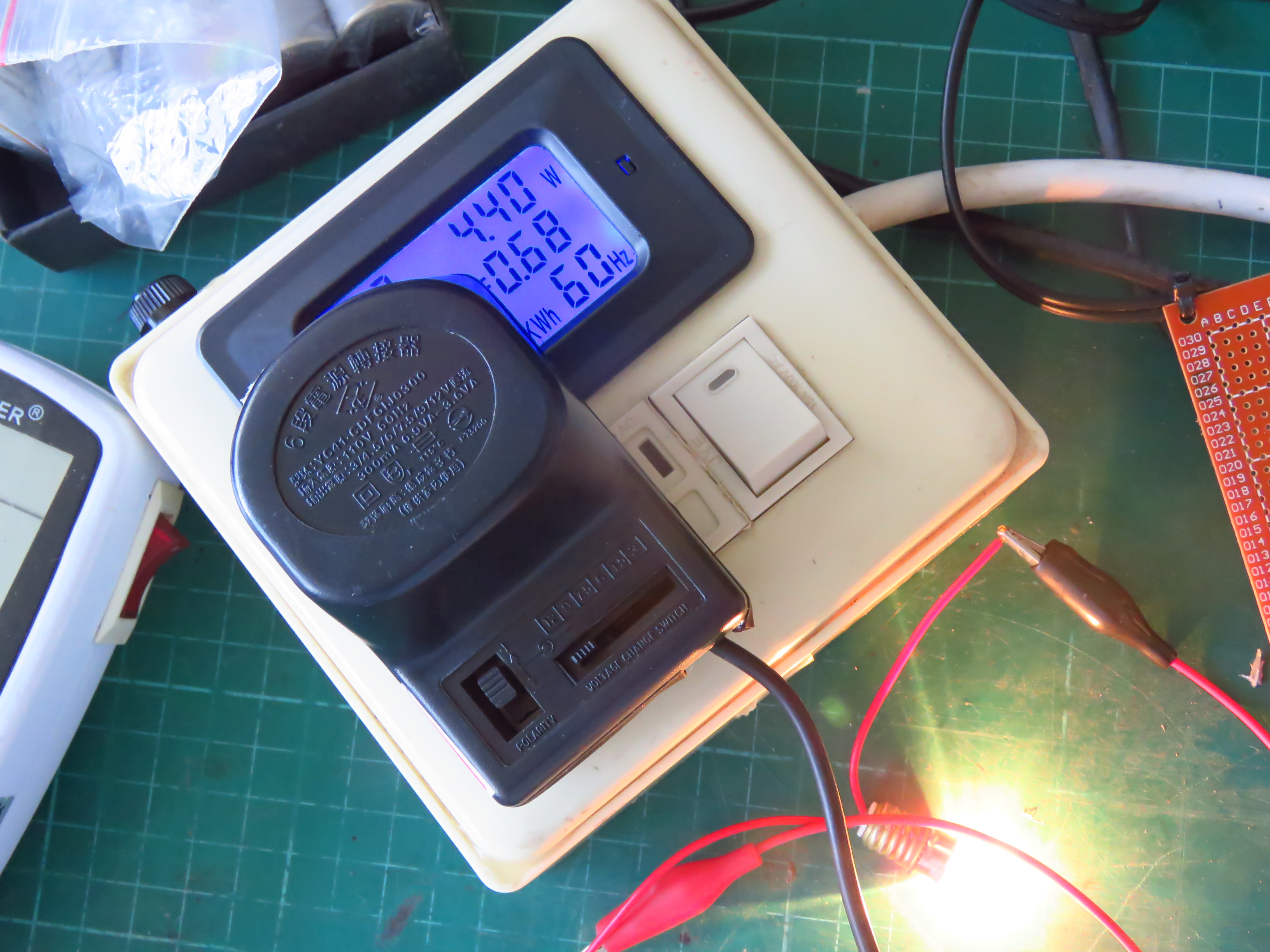

實測若是阻性負載,PF只有0.62實在不好看


但如果後端配一個對應感值的電感式負載(例如線性變壓器)
PF就會拉高到0.84了

可以對照單純只有變壓器時PF為0.68
