2017年6月2日 星期五

無線光傳輸的極限與改良

這玩意從2010年開始玩
已經發展了許多年了
這麼靈敏的東西當然可以偵測閃頻
後來也改成不需要再經過一個擴大機的模式,直接從撥放器釋出音源
這些過程都是因為又有了一些新的知識和技術進來
才又有了進一步的改良
而這些改良也往往也是另一個知識躍進的開端
通俗一點的說法就是打怪之後的大升級

原本光訊號的產生就是直接利用聲音訊號的電壓(電流)來驅動LED
因此電壓高低的起伏較大(能驅動LED和不能驅動LED)
可以明顯觀察到LED的明滅
聲音聽起來相對也比較會有斷斷續續的聲音
沒有像直接從喇叭放出來的那麼漂亮

以前也嘗試接上雷射光
可以驅動,確實也增加了傳輸距離(增加很多很多...)
但也因為不穩的電壓燒掉許多支雷射筆
後來考量成本太高就比較少用雷射筆來演示

最近和清海國中的李泰明老師相談甚歡(他是我的老同事,也是一個科學頑童)
他用了一個特殊的方法讓LED維持長亮
再輸入音源訊號讓LED閃爍
我不知道他用了甚麼方法
其實我也不想知道,我喜歡聽想法,而不是作法
但這個概念卻讓我茅塞頓開!!
解藥就是電晶體!!

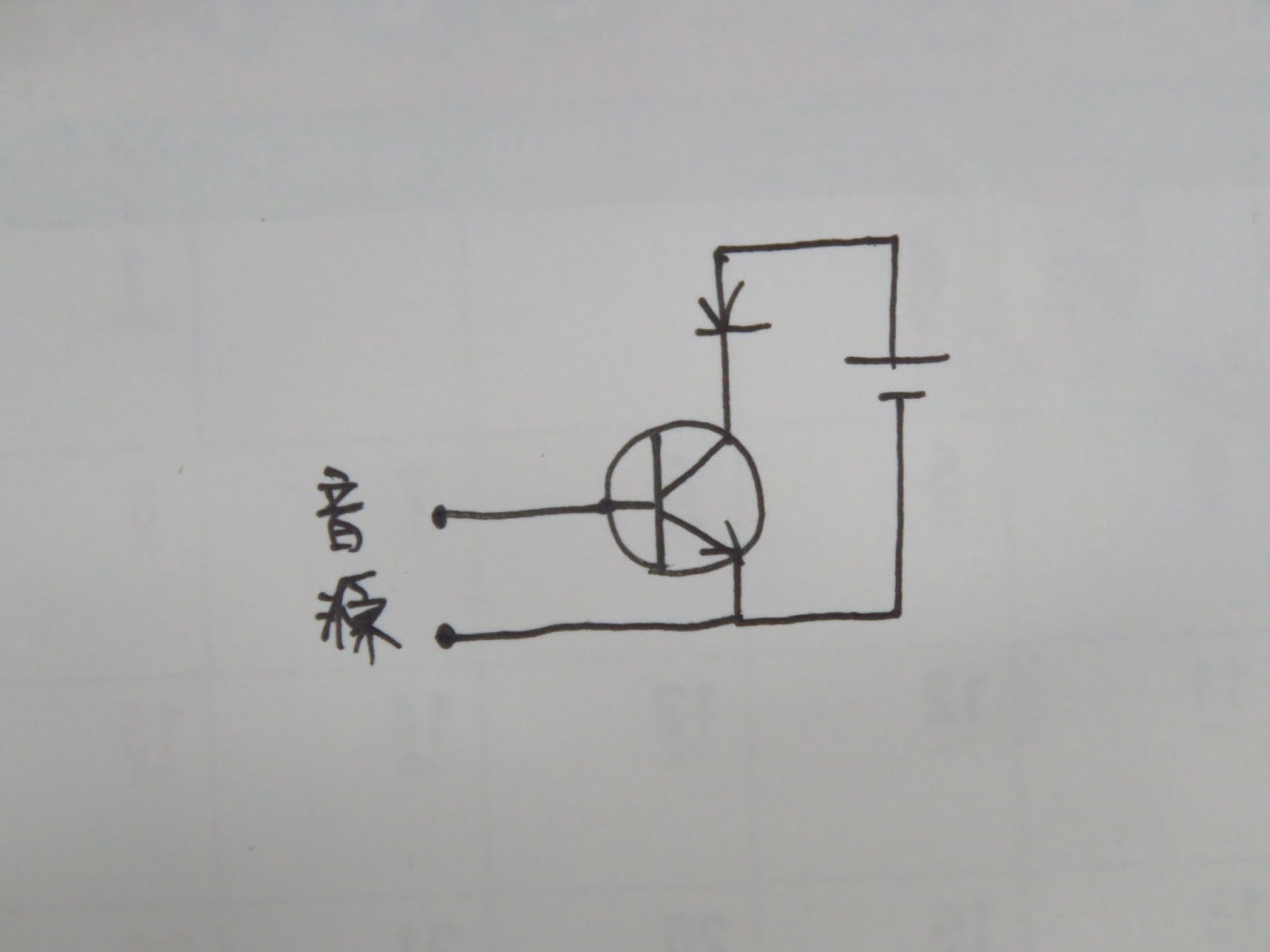

電路圖如下

左下是直接接上LED,有明顯的明暗,聲音會斷斷續續
右上是經過電晶體後,LED的閃爍漂亮多了,聲音也和喇叭撥放差不多


當然也可以將LED換成雷射光筆
電壓不會有大幅度的變化,比較不容易燒壞
傳輸的聲音也很漂亮
嘗試直接用麥克風說話也能輕易傳出去
太陽能板端不用擴大機也行
直接接上耳機就能聽到(當然小聲許多)
糟糕...這會不會是作弊的另一種方法!!!
查不到電磁波的

以下的傳輸距離約8公尺,應該可以更遠的
(距離有點遠,所以收音不好,喇叭要開大聲一點)
