維修PWM調光(速)器

之作了一支網課要用來打光LED檯燈
手殘接了24V的變壓器,結果就...
原本以為10W的LED晶片燒了(這下子就花大錢了)
結果沒有,應該是裡面的PWM調光器掛了
拆開看看零件並不複雜
主要就是利用555和兩個二極體對電容充放電來控制佔空比
555輸出方波訊號後經過一個MOSFET放大就可以調整(平均)電流了


詳細可以看這篇
檢查看看這兩個二極體(板子用的是基納)

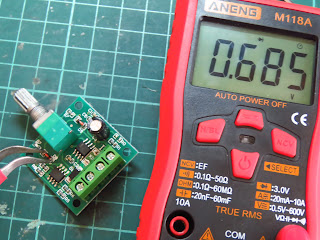

利用三用電表的二極體檔測量順向電壓
正常約有0.7V的壓降
逆向就應該沒有電壓才是



結果有一顆果然不正常


照理來說應該用一般整流二極體就可以
但這個板子用基納二極體,我還是換一樣的好了
但基納是有反向電壓參數的
原本的規格我並不知道
只能再用之前的高壓測試用電源測量看看
有12.5V


那就解焊換上一個13V的基納




測試看看
運氣不錯啊~~


順便檢查另一個之前也是被我玩壞的
結果555的電源不過電
這下子就比較麻煩了
不修了,留下當零件吧
