2020年2月28日 星期五

自製顯微鏡

顯微鏡是國中必講的光學儀器之一
基本上就是利用兩個焦距不同的凸透鏡組成
物鏡呈現放大倒立實像
目鏡再利用單純放大鏡的模式再放大一次
因此物體必須放在物鏡的f~2f之間
產生的實像必須落在目鏡的f內
所以物鏡的焦距要短,目鏡的焦距要長
短焦的鏡頭可以從不要的雷射光筆裡面取得



長焦的透鏡則是拿紙望遠鏡剛剛好

根據測量結果,雷射頭的透鏡(物鏡)焦距約0.5cm
望遠鏡的透鏡(目鏡)焦距約11cm
我們利用20ml的針筒當作鏡身
在前端開一個和物鏡大小相同的孔,剛好可以塞入透鏡
針筒前端裁成長度約0.7cm
這樣就可以剛好讓物體一定落在物鏡的f~2f之間


根據不精準的作圖,產生的實像約有2cm的距離
鏡身約9.3cm


可以利用透明片加長鏡身
另一方面也可以方便伸縮調整每個人眼睛不同的焦距
這樣才能呈現清晰的影像





結果還不錯~~
但照片很難拍




2020年2月17日 星期一

折射定律水槽


用一般實驗室的透明水槽(其實大部分都是飼養箱)體積太大

要黏在黑板上是不可能的事
加上太厚,用線型雷射效果不好
因此花了一些時間到五金行找了適合的透明收納盒
尺寸約246*163*29mm,直立起來用剛剛好大小

原本開口黏上一片白色PP板當作背景
事先用量角器畫上標線方便看角度





角落用電烙鐵燒一個洞才可以灌水

這個材質是PS,容易碎,不建議用鑽孔的
背面黏上一片軟質磁鐵就可以方便固定在黑板了


用線型雷射就可以方便演示折射的現象
不需要加入煙霧就可以清楚看到光線
要直的或橫的都可以,看老師的需求了








2020年2月14日 星期五

認識空壓機與調整壓力

空壓機真的很好用,但也有相對的危險
(這似乎是廢話,任何東西都有潛在危險啊~~)
但只要稍微了解,他就是個好東西

簡單說,空壓機主要由壓縮馬達和儲氣筒構成

壓縮馬達通常用"馬力(horsepower,hp)"當作規格,聽說是瓦特制定出來的單位
這是很討人厭的單位,早期的定義很隨興
後來定義為一匹能拉動33,000磅並以每分鐘1英尺走動的馬所作的功率
所以換算出來1hp=746W

我的空壓機標示3hp,也就是約有2238W!!!

吃115V的電,電流約有19.5A
太可怕了吧~~
但實測結果應該是虛標,功率沒哪麼大(幸好~)
不然插115V的家用電是很危險的
因此當然會有一個保險絲囉


建議家用110V的空壓機,安全起見最多2hp(真實功率)就好了

壓縮機的馬力越大,縮壓空氣的時間就越短
儲氣筒越大,可以用的時間就越長,但儲氣要等待的時間也越長
自己斟酌看看囉

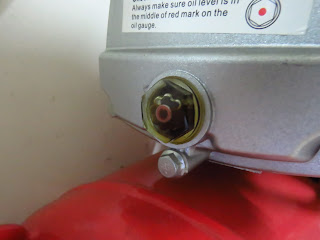

壓縮機的種類通常分為有油式和無油式
細節就不在這裏說了


空壓機儲藏了非常大的壓力
也是他會危險的另一個原因
所以會有許多的安全設計

壓縮機工作時會很熱,因此都會用銅管當作管路,散熱效果較好
也會有隔熱板,千萬別摸壓縮機,真的很燙~~

壓力的控制由一個類似繼電器的開關來調整
這個繼電器是由壓力來控制的
裡面有一條粗彈簧
當內部壓力夠大時,就會壓縮彈簧




彈簧連接的金屬片就會接點跳脫,壓縮機就斷電了



壓力通常小於設定的1/2時,繼電器就會回復通電
再讓壓縮機重新運轉


這個壓力是可以經由上面的螺絲調整的
大部分出廠時會設定在8Kg/ cm^2
但我調整成7Kg/ cm^2,夠用就好

因此這個就是壓縮機的開關
OFF向下壓,ON向上拔

旁邊還有一個洩壓安全閥
往外拉就可以洩壓,當繼電器因不明原因沒有動作時
洩壓開關在壓力過大時就會洩氣,以免儲氣筒的壓力太大
一般說來設定的壓力通常為9Kg/ cm^2

使用時也可以調整出氣的最大壓力
這個在打氣時很好用
設定在40PSI,灌輪胎時就可以確定不會超過胎壓


先簡單介紹,其他還有許多細節
有興趣的人再自己查查好了
