2020年1月30日 星期四

維修電風扇_多重器官衰竭

又收到一台要修的風扇...
基本上電風扇的內部電機構造很簡單
風扇馬達、風向馬達、開關、啟動電容、電線,就這樣~~~
一一檢查就能發現問題

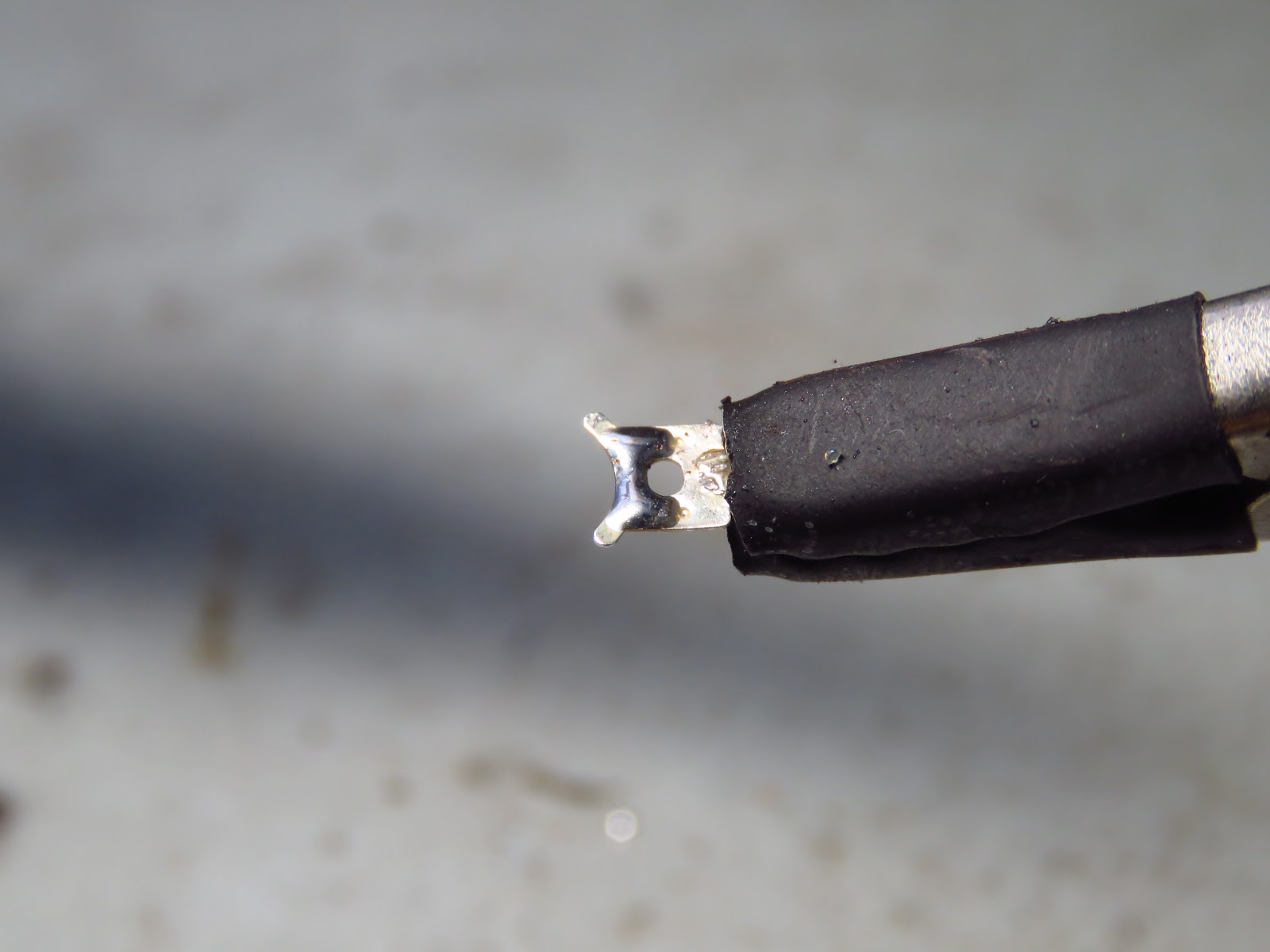

但這台已經被拆過,還裝上不合的螺絲


連接點也因為不合的螺絲斷了

這種事最討厭了...不懂裝懂也就算了,還搞破壞

這個電容是3微法,主要只是啟動時讓電流和電壓產生些微的位向差
才可以讓馬達開始旋轉
結果只剩0.03微法


開關的電阻也過大

將接點用美工刀刮過,電阻就恢復正常了

電線插頭也氧化到不像樣,用三用電表測量看看
結果竟然也斷線(電阻無限大)...
當然是要換掉


再測一下馬達,幸好沒壞

但轉軸也不行了,上些針車油,轉個數十圈就搞定
四周的灰塵也要清乾淨



結果...竟然壞了這麼多地方
手邊沒有相同規格的啟動電容
但試機看看,也可以正常啟動

就暫時不管電容了,反正啟動後也不干電容的事
之後壞掉再做打算
身為一個不專業的維修師
一定有一堆不專業的螺絲
找幾個剛好的螺絲換上就搞定這台電風扇了~~



2020年1月27日 星期一

改裝悠遊卡

每次辦研習總是拉著一車的教具,有時還得手提一包材料
開車還沒事,搭高鐵或捷運就痛苦了
經常連拿悠遊卡的手都沒有
因此之前將悠遊卡和手機合一(要做金屬遮蔽)
雖然方便了一些,但就希望可以更簡潔

悠遊卡其實很簡單
裡面就一小片IC(RFID)加上線圈而已
用強光手電筒就可以找到IC的位置
標記好之後剪下
用美工刀慢慢挑出上面覆蓋的塑膠片就可以拿出IC了
再用0.25mm的漆包線繞10圈焊接在IC上







取出的感應片很脆弱,因此外面要用護貝膠膜保護
家裡沒有護貝機,可以直接用電熨斗加熱到120度左右直接燙就可以



先拿去便利商店試試看
果然可以讀取(幸好...)

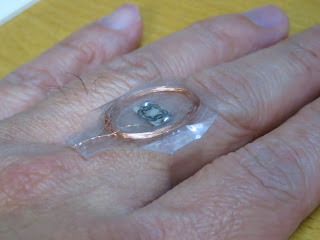

我打算做成戒指直接帶在手上
因此加上一小條橡皮筋就可以當成戒指了



拿去超商儲值的時候
店員瞪大了眼睛...
其實我也很不好意思
怕人家以為是炸彈啊~~

2020年1月26日 星期日

維修攪拌杯開關

我喜歡喝拿鐵濃香的奶泡
基本上只要快速地攪拌,將空氣混入鮮奶中就可以做出奶泡
所以買了一個電磁式的攪拌杯

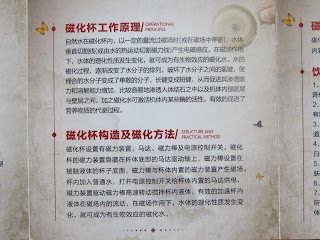

看看他的介紹,只能說對岸太強大了...
無言...

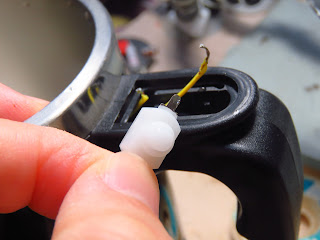

用了一陣子開關開始不靈敏
拆開用電表量了一下,電阻無限大啊~~


解焊取下開關
這是按一下就固定的開關,不容易找到相同的規格
只好整個分解看看是否可以維修

裡面構造很簡單
中間的圓盤按壓後會碰到兩邊的金屬通電
主要就是兩側金屬按壓久了之後接觸不到中間的圓盤
直接將兩側的金屬用焊錫加高久可以一勞永逸了



測試一下,果然搞定了



裝機,喝咖啡去了~~

2020年1月23日 星期四

自製實驗用透鏡

前一篇有關近視與遠視光學路徑的實驗
合適的透鏡和線型雷射是實驗是否方便操作與成功的關鍵
線型雷射之前已經說過許多,可以直接參考連結
透鏡的部分就可遇不可求了
曾經試著透過教具商尋找,但不是不適合就是貴到嚇人...
所以決定自己打造試試看

我手邊已經有成品,只要用複製的方法就成了

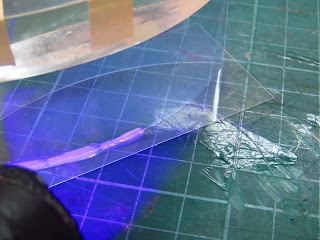

先用透明片框出透鏡的外型
再利用UV膠來固定外框
UV膠方便使用,拆開後又不容易留痕跡
這樣就可以讓外框重複使用
不然每次都要重新打造會搞死人的...



利用原先的透鏡幫忙塑型,上下倒是無所謂
主要是外圍的弧度要正確才行
再灌入水晶膠(環氧樹脂)約2公分高

重點是要放入真空罐抽氣
這樣才能讓灌出來的水晶膠沒有氣泡




所需要的真空罐抽氣機都是以前打造的
養兵千日,用在一時啊~~
可以比較有抽真空和沒抽真空的差別,沒得比啊!


完全定型需要兩天的時間
可以很容易拆下透明片
出來的效果極好,透明度甚至比之前廠商做的還要好
上層不平整的地方再用砂紙磨平就可以



雖然費工,但至少可以自己打造了
不求人的感覺就是好~~
