4017單鍵開關

許多電器普遍在使用的單鍵開關
之前有利用555設計
但電路其實還蠻複雜的
但如果用4017就會簡單多了
pin3當作電源指示燈
pin2為輸出訊號
pin4的訊號輸入pin15歸位
這樣就只會在pin3和pin2之間循環了

同樣的,也可以控制多種模式的電器
有些電器一直按開關就可以選擇亮幾個燈
其實也是類似的電路

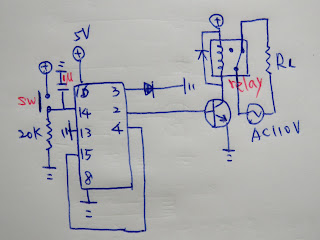

電路圖如下




影片如下

4017電子骰子

4017基本上就是一個有十組連續電路的IC
利用pin14的高低電壓變換一次就會依序啟動output
再利用pin15歸位或pin13凍結
應用範圍也是極廣
一般會加上555來控制頻率
所以電子俄羅斯輪盤就是這樣的原理而已
不過意外發現
如果將電源用AC來整流的直流電
pin14不接的情況下,output就會自己快速循環
若接電池,pin14直接手拿也有類似的效果
但有時會失靈
暫時搞不清楚原因,但真相只有一個
