重製無線電話充電座

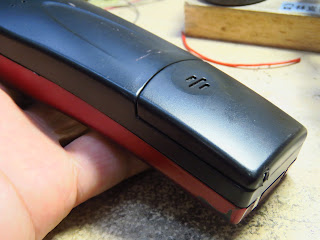

整理物品的時候發現一台以前用的家用無線電話
雖然年代久遠了,但還是可以用
只不過以前都是用鎳鉻三個串聯的3.6V電壓
當然也可以換成鎳氫
但重點是充電座已經不見了
維修一下還是可以繼續用的

電池的部分用無線麥克風的鋰聚合物電池
充電板外掛4056,不要用電話內建的充電管理系統
這部分都簡單
但重點是必須充電方便
所以做一個充電座是必要的

充電的接觸點沿用電話原本的
負極沒問題,可以直接用
但正極必須先和主板斷開
飛兩條線出來連接到原本的電池座,接到4056的電壓輸入端
接觸點的部分再用銅箔膠帶加大
這樣才能確保這個不標準的充電座可以確實和電話連接







開機~~
快20年了,還能用,真開心


stand的部分,手邊有甚麼用甚麼(這才是關鍵~~)
大小差不多的盒子,又容易加工...
利樂包吧!!呵呵
裁下約電話三分之一的高度
捏成和電話身材差不多的size
底部塞入兩個電池盒的負極接觸片
再拿以前很多好朋友送我的手機5V充電器連接在接觸片上
最後固定在一片PCB的底座上,這樣才不會頭重腳輕








但我還是希望可以確認充電狀況
4056本身有指示燈就能用
但已經被封在電池座內看不到
所以再將電池座鑽一個剛好可以露出指示燈的孔
stand差不多的位置也開一個孔
貼上膠帶就可以將指示燈的光源投射出來




4056很穩定,基本上只要轉綠光幾乎不會對電池再充電
電話的待機功率也很低
所以應該是相對安全的~~
搞定~~
雖然現在用市話的機會不高
但當作家用的無線對講機也不錯
