光耦型充電器自動斷電裝置

充電器可以自動斷電是非常重要的裝置
畢竟人腦不可靠啊~~
之前用蜂鳴器來提醒自己
但我必須人在實驗室才有意義
因此絞盡腦汁,失敗了至少三種模型(整天都在想這件事,真是無趣的人...)
終於設計出一個可以符合這個充電器的自動斷電裝置

希望不要動到內部的充電電路
斷電裝置用外掛的方是最安全且符合我的變形金剛原則
用的就是光耦的概念
也就是用光當作控制的媒介
這種控制模式在大型機具上很常用
可以讓操作者不用直接接觸到大電流(電壓)
用一顆電池就可以控制大機器,相對安全多了

原本充電器已經設計了達到一定的電壓就會點亮LED
用這個來驅動我的外掛就可以了
但紅光的接收效果不好
因此先換成紅外光



再利用IR接收器來驅動MOSFET
MOSFET連接繼電器
繼電器就能控制充電器的通路和斷路

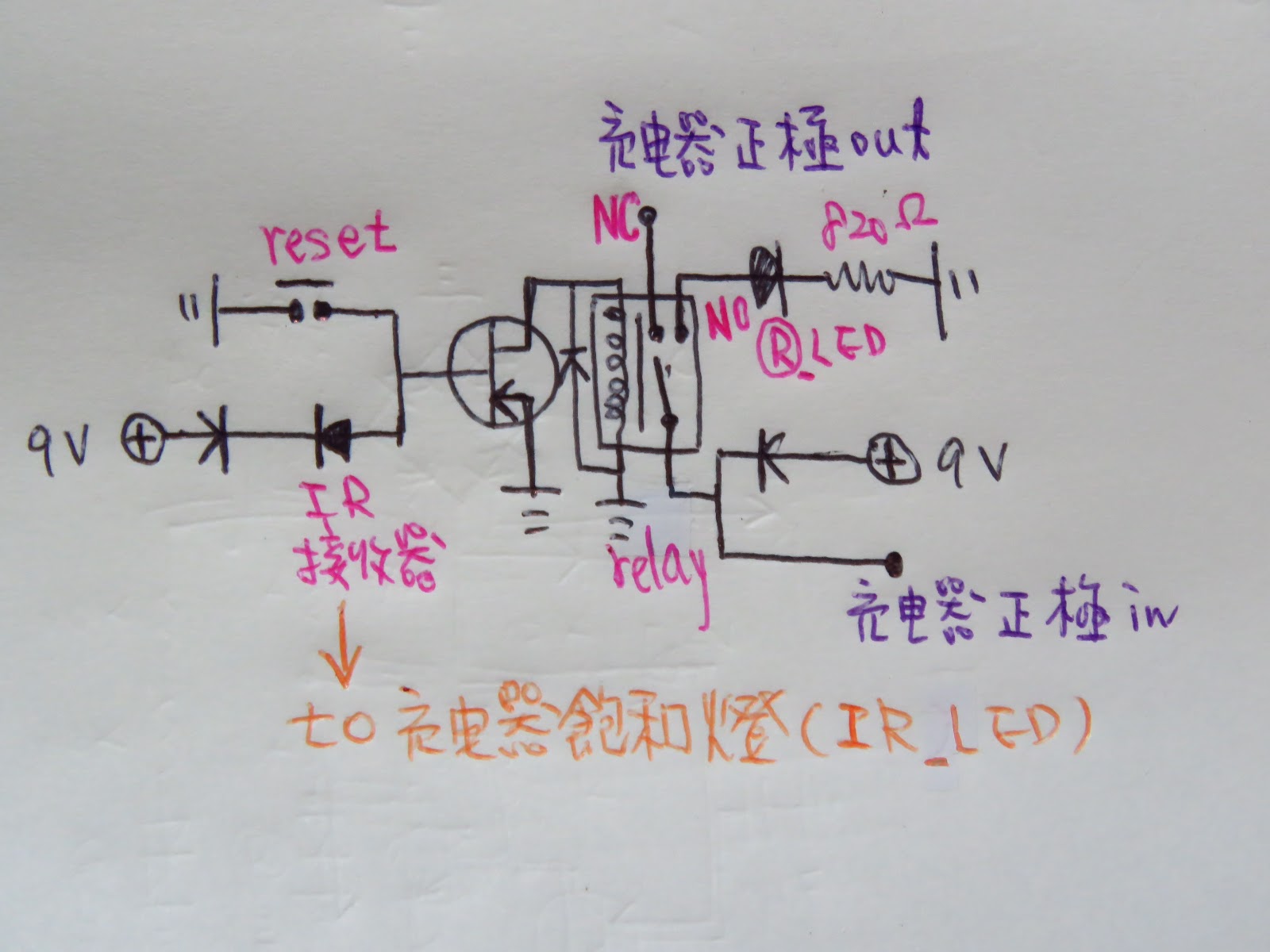

電路圖如下







9V和充電器輸出共用com
所以在9V進入繼電器前一定要加一條二極體
不然充電器輸出會衝入電池,就GG了...
原本也要裝一支充電指示(黃色LED)
但會和充電器輸出共用,就拆掉了





出來的效果目前還不錯
影片如下
12V

6V

容抗降壓充電器改裝

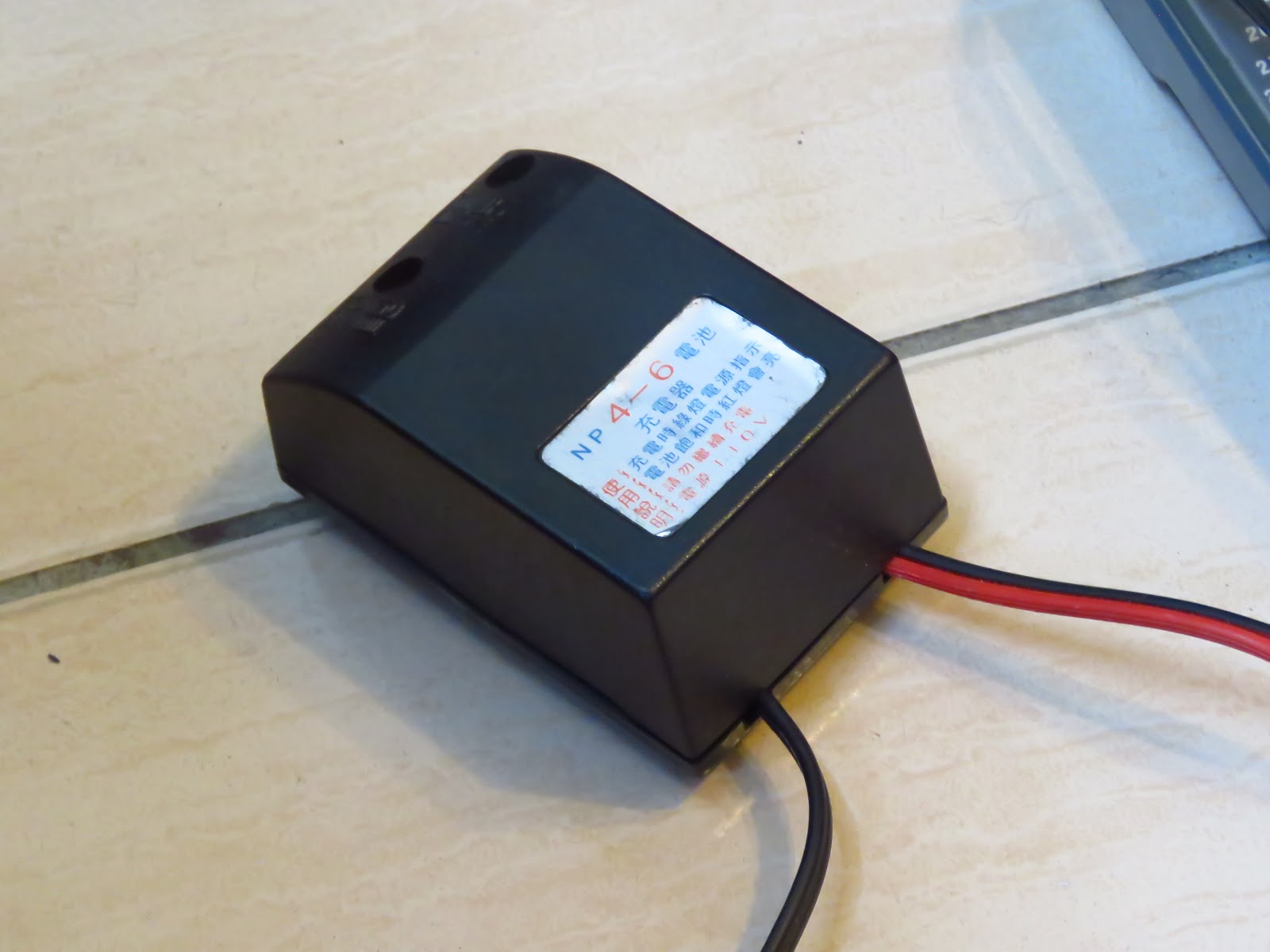

拆開以前買的6V鉛電池充電器
雖然體積大,但很輕
裡面就是之前提到利用容抗分壓的方式來設計的




容抗降壓產生的輸出電壓不是像變壓器為定值
而是取決於負載阻抗和容抗的比值
也就是分壓的裝置
當負載阻抗大,分壓(輸出電壓)也會比較大
但電流基本上會一樣
大小就從容抗來計算
以這台充電器來說,電容是6.8微法拉
容抗=(2*3.14*60*6.8*10^-6)^-1=390歐姆
無負載的情況下,電流=115/390=0.29A
實測約為0.25A

所以理論上這種簡易型的充電器可以產生100V以下的直流電
而且會依據負載自動調整輸出電壓(聽起來很棒吧~~)
讓輸出電壓維持在0.25A左右



所以雖然銘牌上說是6V鉛電池專用
但實際上充12V也可以用的

但重點來了~~
這種充電器充滿電後不會自動切斷電源(因為輸出電壓會越充越高)
只有一個指示燈提醒你要斷電
這非常重要
因為如果繼續充電,會讓電池開始進行電解的反應
會快速降低電池的壽命


研究了一下電路板的設計
嘗試畫出電路圖
可能不一定完全正確,但電路上似乎是合理的
如下(電路圖的基納二極體應該是6.8V)

充電時跑紅色線
達到6.8V的時候跑綠色線

控制的方式就只有一條基納二極體
利用基納二極體的崩潰電壓來控制電晶體的通斷路
同時讓充飽指示的紅色燈亮
輸出端也串了一個整流二極體降壓0.7V
這樣也可以有0.7V的緩衝
讓你趕快斷電
也可以避免電池逆流到充電器

決定改造一下
加入提醒用的蜂鳴器和12V的指示燈
拆開看才發現零件有許多都和板子脫落了
重新補焊和跳線



再從充飽燈的地方拉線和蜂鳴器並聯
蜂鳴器驅動電壓極低,因此前端先用一個二極體降壓
才不會還沒到截止電壓就一直叫


另外再把基納二極體拆掉一邊
並聯另一條13V的基納二極體
用一個雙切開關控制線看要顯示6V或是12V





這樣就搞定了~~
一個可以充6V和12V自動調壓的充電器
滿電時蜂鳴器會叫



但...還是無法自動斷電
所以...
