2018年12月17日 星期一

驗電瓶的挑戰

電學一直是我最喜歡的單元
因為實驗實在太多
所以乾脆全部移到實驗室上課

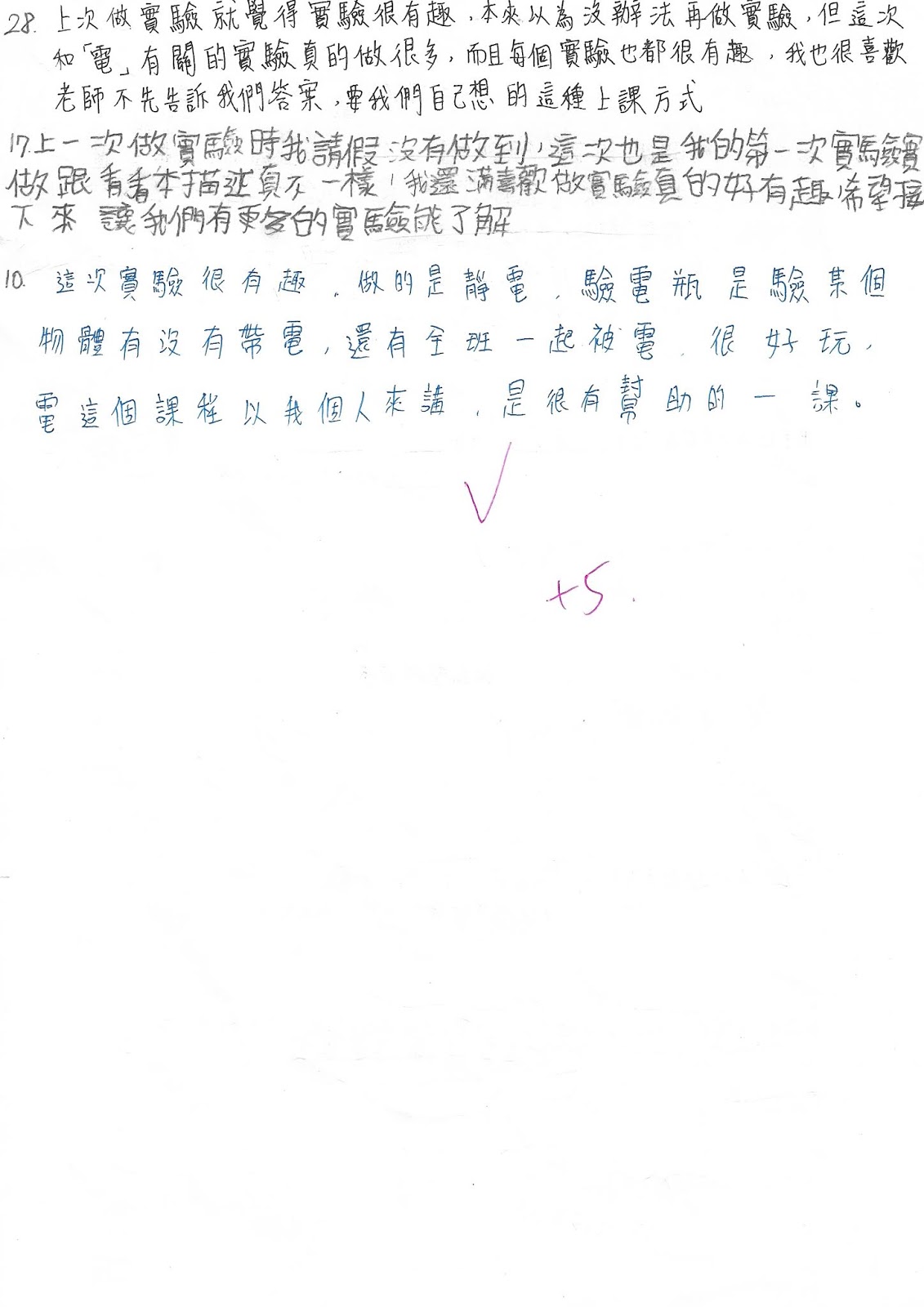

利用實驗紀錄單的往返雖然很耗時
但卻讓有興趣的學生有了更多練習和討論的機會
不同顏色就是不同時間的往返
驗電瓶雖然課本也沒有了
但卻是一個評量的好題材
從觀察開始,到現象的推理
但最後實際嘗試將驗電瓶帶正電或帶負電
一連串的實驗和歸納,到最後的實作
學生的表情會讓你欲罷不能






再來的基本電路當然會玩更兇!!
這樣會上不完嗎??
當然不會
這樣上我已經快把電學都上完了
接下來就是耶誕燈的挑戰題和三用電表的實作
久久一次的電學我絕對不會放過學生的~~

4017紅綠燈電路

每天都會看到的紅綠燈電路
如果就單一個紅綠燈來說其實滿簡單的
就是調整三個燈的閃爍時間而已
利用4017和555來實現
調整紅黃綠三色的時間比例為3:1:2(這可以自訂的)
只要將紅色LED接上連續三個4017的output(pin3,2,4)
黃色接一個(pin7)
綠色接兩個(pin10,1)
然後再將pin5接回pin15歸位
就會一直重複這樣的閃爍
電路圖如下




影片如下

但實際上紅綠燈的重點是同一條路要有一個時差同步
也就是依序綠燈
但要依循哪個方向同步?
這就要專家依實際狀況來調節了
通常懶惰一點就是沒有時差
整條路同時綠燈,當你開到下個路口又變為紅燈了
只能用無言來形容...
