超級電容點焊機

之前利用電容器作出了一台電池式的點焊機
用了6顆15000微法拉的電解電容並聯
共90000微法拉,也就是0.09法拉
輸入的電壓為18V
也就是說電量Q=C*V=0.09*18=1.62庫倫
假設若在0.1秒釋放所有能量
I=Q/t=1.62/0.1=16.2A
但實際上會更少,因為電容的截止電壓不會是0V
因此這樣的點焊機雖然能用
但遇到較厚的焊片就無用武之地了

前幾天又到萬惡的電子街
萬惡的老闆推薦了可惡的的東西
超.級.電.容.!!!
2.7V,500F
你沒看錯,就是500F

也就是說電量有1350庫倫(理論值,截止電壓0V)
若在1秒內釋放全部能量,瞬間會達到1350A
考慮截止電壓,少說也有500A
這可以當作炸彈來用了!!
買了三個回家拜拜
利用六顆鎳氫(兩個串聯,並聯三組)來充電就要十幾分鐘才能充到2.2V
決定先拿來做超級點焊機

2.7V有點小,因此決定串聯兩個
保守一點,充電到4.5V左右就要斷電
電容過充是很危險的事,尤其容量又這麼大,不能開玩笑的
電線用兩條15A並聯
因為放電時間不會超過兩秒
測試了一下,雖然會發熱,但還算安全

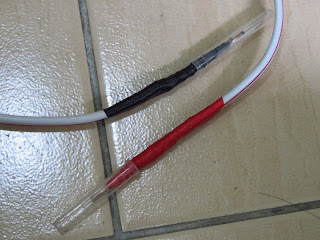

點焊頭一樣用兩條1.6mm的實心線絞在一起
連接電容器的地方用端子接頭方便拆卸




充電的過程必須監控
因此一定要有電壓和電流顯示
我不想再買東西了
就從家裡現有的來改裝
安培計的表頭是十多年前買的
電壓要準確,決定直接拆一台三用電表來用
引出電源線和接線頭
全部的東西塞在一個紙盒中












充電的裝置就用電腦的電源供應器(製作方法看這裡),電流量才夠
選擇用5V的電壓
在電容器之前串接上二極體
以免電容放電時不小心對充電器放電就頭大了

滿充的電壓約落在4.3V左右
這樣比較安全,安全最重要,損失一些功率沒關係
電路圖如下

點焊頭不用時用針頭套套起來
不然如果不小心碰在一起...嗚伊嗚伊就會來了


試試點焊電池的焊片(不鏽鋼焊片比鍍鎳焊片更好)
因為電壓小,不容易有火花
碰不到一秒就要移開,不然會過熱
焊接的效果極好

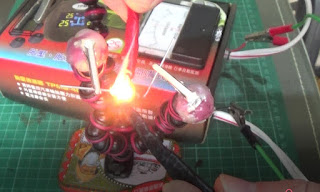

試試直接短路鐵絲
整個鐵都熔掉了...我的媽啊!!

底下有影片
