哈利波特的魔法杖_其實只是個遙控裝置

當然就是這樣而已...
只是用什麼方法來遙控

紅外或RF(無線電Radio Frequency)是最常用的
遊樂園用的方式十之八九應該就是RFID(無線射頻辨識Radio Frequency IDentification)
RFID早就已經廣泛使用
電梯卡、悠遊卡、信用卡、物流管理(例如迪卡儂)、寵物晶片等
這種RFID不需裝電池
主要利用識別器發出的電磁場獲得能量
所以通常距離較短

但ETC用的eTag是利用高頻的微波頻段
距離長很多,感應的效果也比較靈敏
也可以裝載較多資訊
推測那隻魔法杖最有可能就是用這個方式和裝置作感應
但我們要做出這種裝置是不可能的...

為了讓造型比較像魔法棒
我們選擇用IR的版本
基本上分為接收器和發射器(魔法棒)
接收器的部份單鍵就要能控制ON和OFF
這樣發射器才會比較簡單

接收器的電路圖如下

單鍵開關可以用555或4017兩種方案
4017比較好接,也比較穩定
pin2輸出的電流太小
因此要再經過一個MOSFET放大功率,然後才接繼電器









整個電路接好之後再用熱融膠封住
不然很容易誤觸就開啟
繼電器部份的高壓也會比較危險


接收的sensor用IR接收器
也同時並聯一個開關,可以手控
避免搖控失效時可以開關

發射器要像一支魔法棒

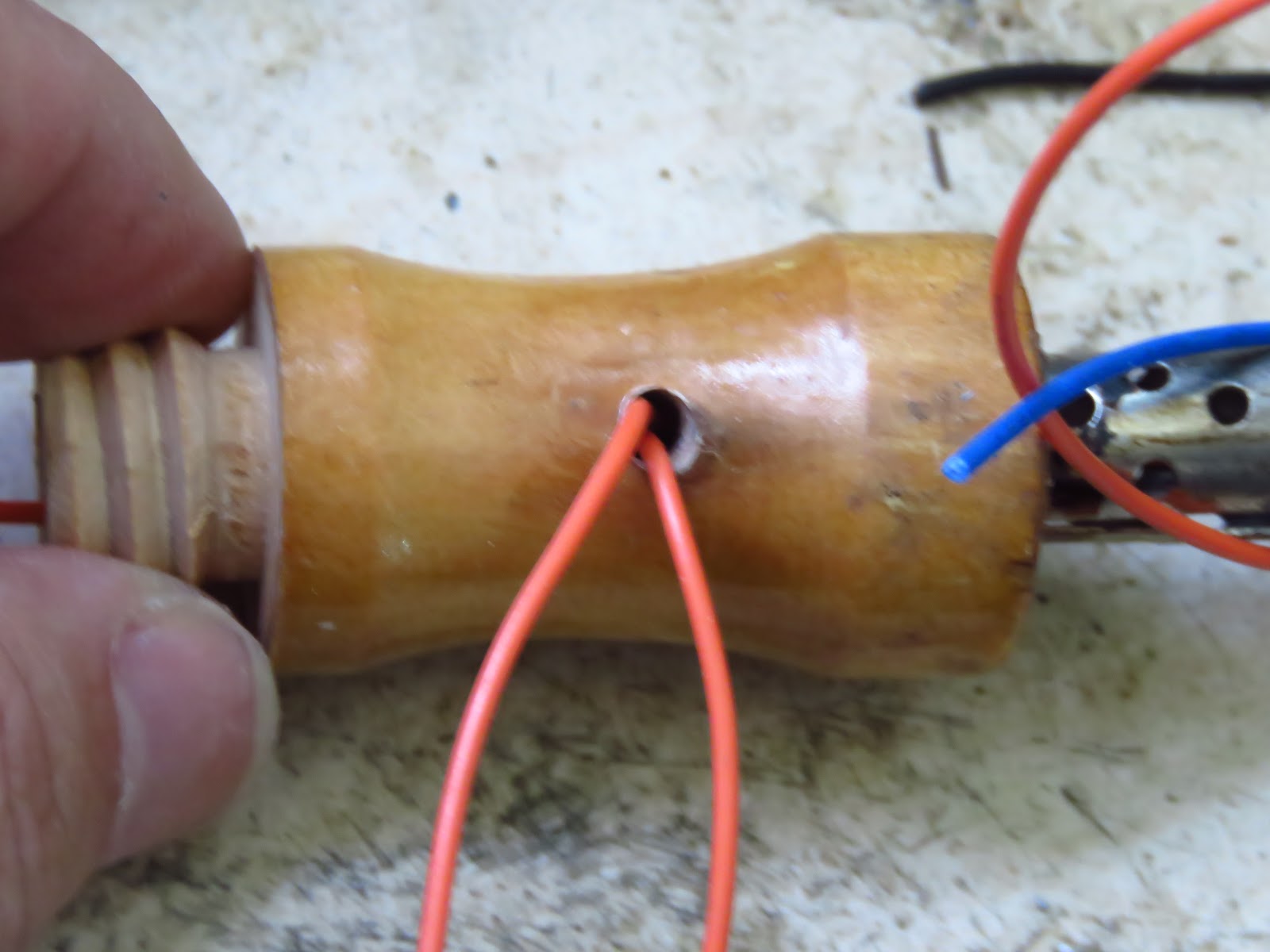

因此之前留的電烙鐵木柄就派上用場了
這支木柄來能從中間旋開,真是太酷了~~
IR_LED只要1.5V就能驅動

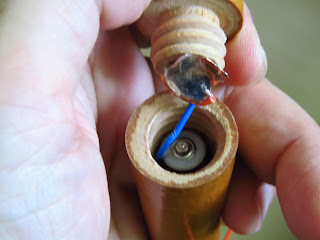

因此木柄裡面塞一個4號電池
負極放一個彈簧,正極用一片銅片即可
再加上開關方便控制

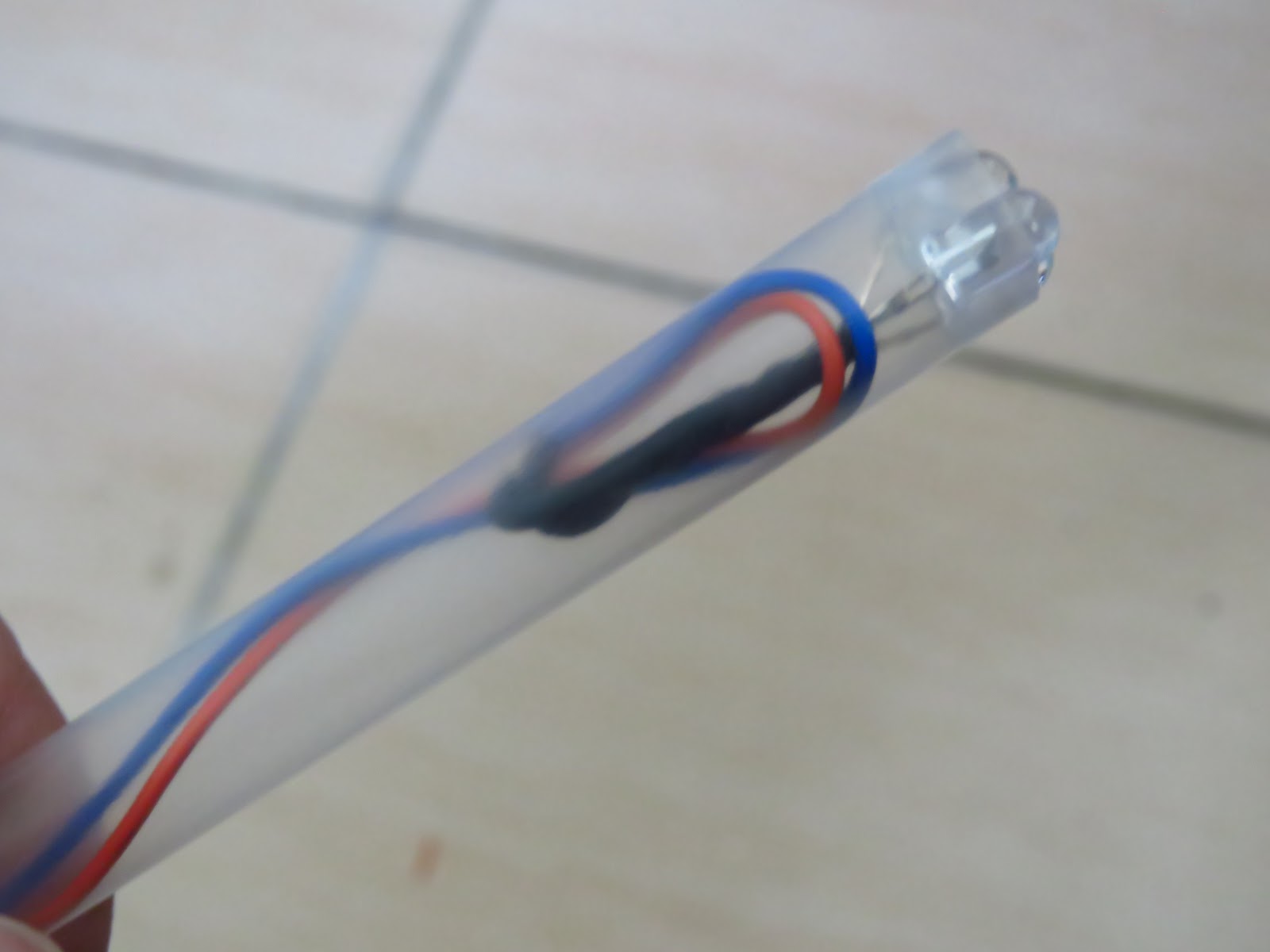

前端用大吸管剛剛好
最後再並聯三顆IR_LED就搞定了

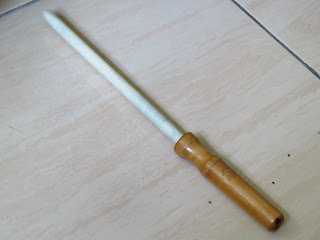

纏上紙膠帶看起來就好像一根哈利波特的魔法杖(其實根本一點都不像...)
繼電器端要接什麼電器都行
只要魔法杖的前端對準接收器
就可以遙控開啟或關閉
