電晶體接腳偵測器

最近在設計一個電晶體電路
但一直弄不好,怎麼檢查都查不出來
結果竟然是一個簡單到不行的原因
接腳位置弄錯了!!!
除非特別規格,大部分我都用8050(NPN)和8550(PNP)這兩種
基本上接腳由左至右(平面朝上)為EBC
但不知怎麼的,竟然有幾支接腳是ECB(其實上面有標註,但我都沒去看)
真是怪了...
查了一下,基本上這兩種接腳的型式是最多的(還是有少部分排法不一樣)
所以決定來做一台簡易的電晶體接腳偵測器
電路圖如下

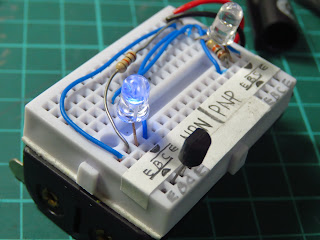

直接用麵包板來接,跳線也自己剪
LED燈的選擇很重要
若驅動電壓較低就要加上一個電阻來調整
否則兩種都會亮燈
我選擇了較高驅動電壓的藍光,測試的結果不用串電阻(真好...)



EBC型號平面要朝前,插前三孔
ECB型號平面要朝後,插後三孔
不能插錯,否則會不准
測試結果如下
1. 8050EBC



2. 8050ECB



3. 8550EBC



4. 8550ECB



很方便的小工具
