2018年3月14日 星期三

555 timer 反應速率偵測器

掙扎了好久終於還是決定下功夫研究555 timer
畢竟這東西實在強大到一個不行
從1971年發明到現在幾乎沒改太多
迄今使用的數量保守估計有數百億個(沒錯,就是數百億!!)
(http://www.makezine.com.tw/make2599131456/555-timer-intro)
接觸電晶體之後實在被這種「簡單的華麗」深深吸引
555就是利用電晶體的集成
詳細原理就不再多加說明(其實我也說不清楚...)
簡單的來說就是利用第2腳和第6腳的電位不同來開關第3腳的電路
開的時間由串聯在第2腳和第6腳(這兩腳要自己並聯)的電容來控制
兩次充電的間隔時間由一個串接在電容的可變電阻來控制
因此就成了一個計時器
可以應用的地方後續再說明


這次主要是拿來製作反應速率的偵測器
因為找不到平整表面的小夜燈
乾脆就自己作
電路圖如下

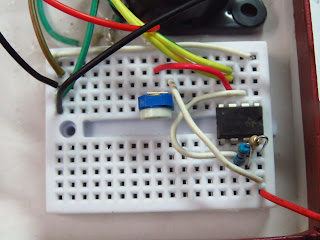

利用麵包板來組合比較快
反正我也需要一個足夠大的操作平台
輸出端用LED和蜂鳴器並行
蜂鳴器有開關,避免有些時候不方便有聲音時也可以用
表面貼上膠帶,以免不小心弄髒光敏電阻








最後測試三種濃度
以LED全亮當作停止的標準
不會像小夜燈會漸亮,較容易判斷停止時間
2M硫代硫酸鈉5秒
1M硫代硫酸鈉10秒
0.5M硫代硫酸鈉24秒
影片如下
