手錶悠遊卡_加裝感應燈

我已經習慣悠遊卡一定要發光
不然我實在不知道有沒有感應到
尤其是改裝卡
畢竟線圈變小了,有些機器感應區不大
必須放在特定的位置才能收到訊號
發光就變得很重要了

之前這隻手錶悠遊卡的金屬飾蓋會吃掉感應電流
因此截斷後就可以裝回去了
既然可以裝回去...那我的LED燈應該也有希望
LED燈也會吃掉電流(功率)
因此必須降功率才行
試了一些情況,串接5K的電阻效果很好
5K的SMD拆不要的電路板來用
不然哪來那麼多SMD的小電阻
LED的線圈就藏在已經截斷的金屬飾板內
檢波二極體放在旁邊的凹槽
最後整個用透明AB膠封起來

完美了啊~~
可以上市了













手錶悠遊卡

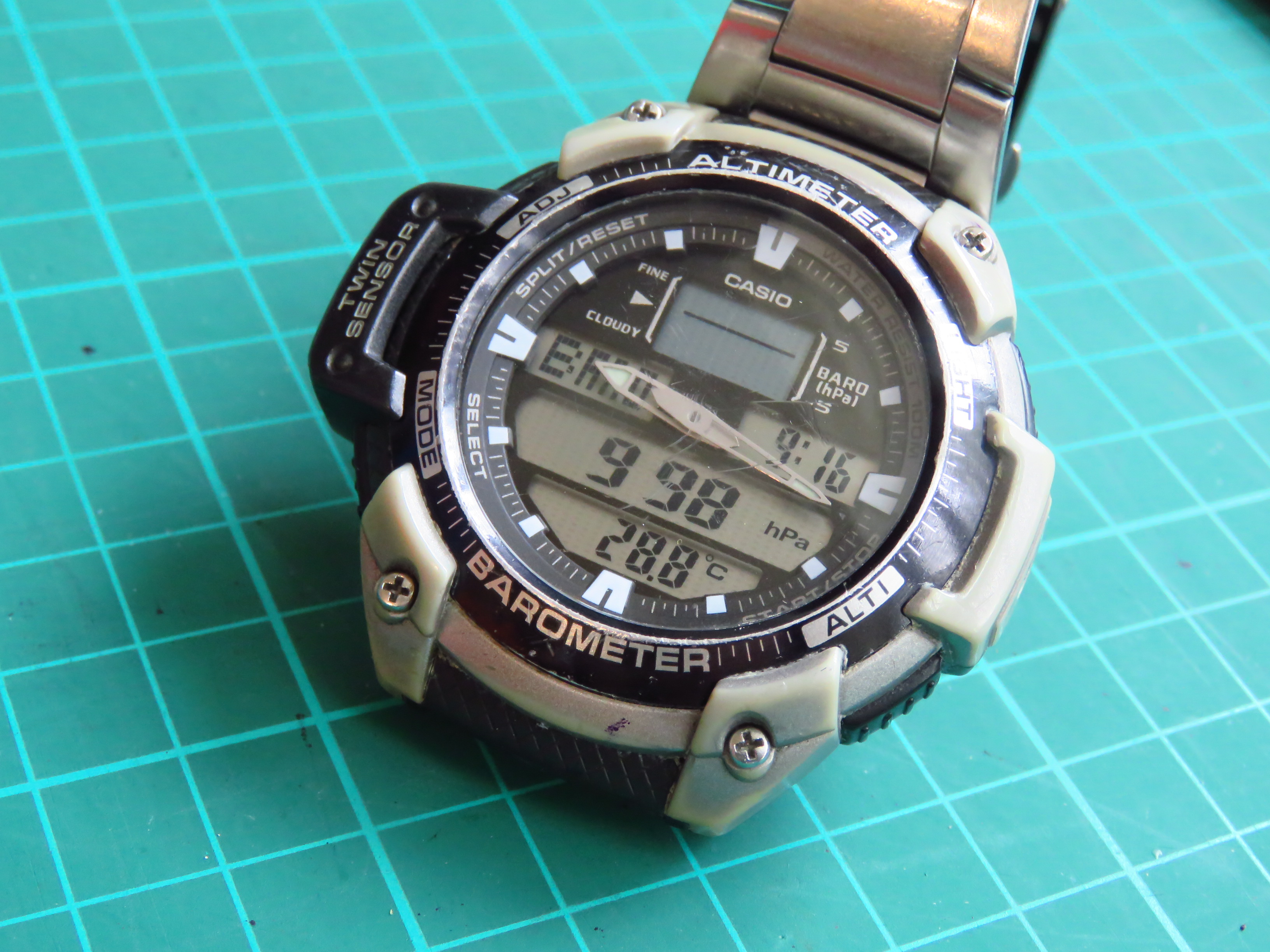

我很喜歡卡西歐這隻手錶
用了20年了吧,也才換過2次電池
可以偵測氣壓、溫度和高度(用氣壓換算)
對於我這個隨時都想測量和瑞士刀概念的人來說就很難抵擋
但這把瑞士刀應該再多一點功能...

一直想把悠遊卡塞進這隻手錶內
這其實簡單
難的是要耐用、防水、不能太醜
能操縱的空間有限,只能一路上找看看能用的東西
手錶有一個裝飾蓋,應該只能從這裡下手了



裝飾蓋有一個金屬盤
原本想將線圈放在金屬盤上
結果會影響訊號
放在金屬盤後更慘...
最後將金屬盤拆掉卡在原本金屬盤的定位槽中




悠遊卡的晶片要能防水
所以拆卡片的時候留下原本的塑膠卡
只露出1mm左右的線頭來焊接
塑膠卡就放在裝飾蓋側邊,竟然剛剛好!

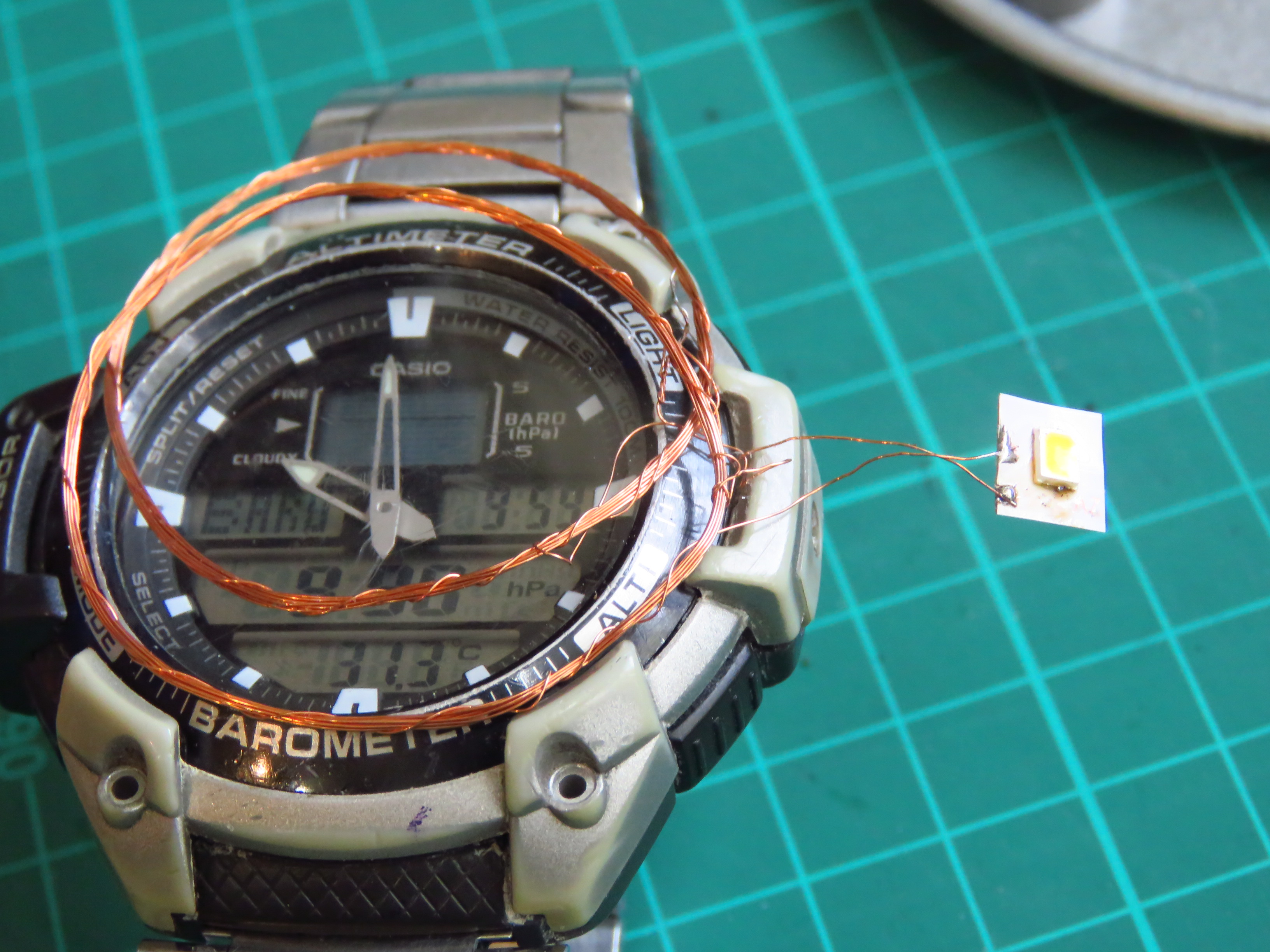

再裝發光LED,但兩組線圈太靠近會相互干擾
試了好多方法都不行,就算了吧
已經搞了近10個小時了

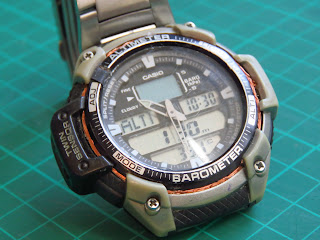

作好像這樣
真的只有爽字可以形容!!




後記
最後想把金屬裝飾蓋再裝回去
結果一放上去又無法感應了
想想為甚麼?
學科學不是拿來考試用的而已

RFID是用電磁感應來供電
所以需要線圈
金屬裝飾蓋就是一個大線圈啊
所以電流都被金屬裝飾蓋搶走了
把金屬圈剪斷,中間穿上熱縮套絕緣
果然就沒問題了~~
這下幾乎都回復原狀了
