2020年3月8日 星期日

折射式望遠鏡的光學路徑

一般折射式望遠鏡有兩種
從光學成像來說一種是正立,一種是倒立
賞鳥或是一般雙筒望遠鏡是正立的影像
天文望遠鏡則是倒立的影像

這兩種基本上都是折射式
賞鳥望遠鏡物鏡是凸透鏡,目鏡卻是凹透鏡
(部分高檔的雙筒望遠鏡內部還有更複雜的稜鏡構造,在此就不討論了)
目鏡的位置必須在物鏡的焦距內
以這個簡易的紙望遠鏡來說
物鏡(凸透鏡)的焦距約11公分
鏡身的長度只有5公分左右





我們直接看光學路徑就一目了然
上(下)方的光線通過透鏡還是在上(下)方
影像當然就是正立的



但天文望遠鏡物鏡、目鏡都是凸透鏡
物鏡焦距長,目鏡焦距短
和顯微鏡剛好相反(有關顯微鏡的構造和DIY可以看這篇)
同樣的,我們直接從光學路徑來看
上(下)方的光線通過透鏡變成在下(上)方
影像當然就變成倒立的了(同時左右也是相反的)



這樣的影像不會很困擾嗎?
當然會!所以只適合觀察星星啊~~


三原色_紙杯版

之前的掌心雷版本三個圓的距離較近
所以不容易同時看出七色
當然這是燈珠本身構造的問題
但作久了也就有了一些心得

之前也利用模糊針孔的方法來混色
這兩個結合或許也可以解決部份的問題
燈珠的接法請參考掌心雷版本

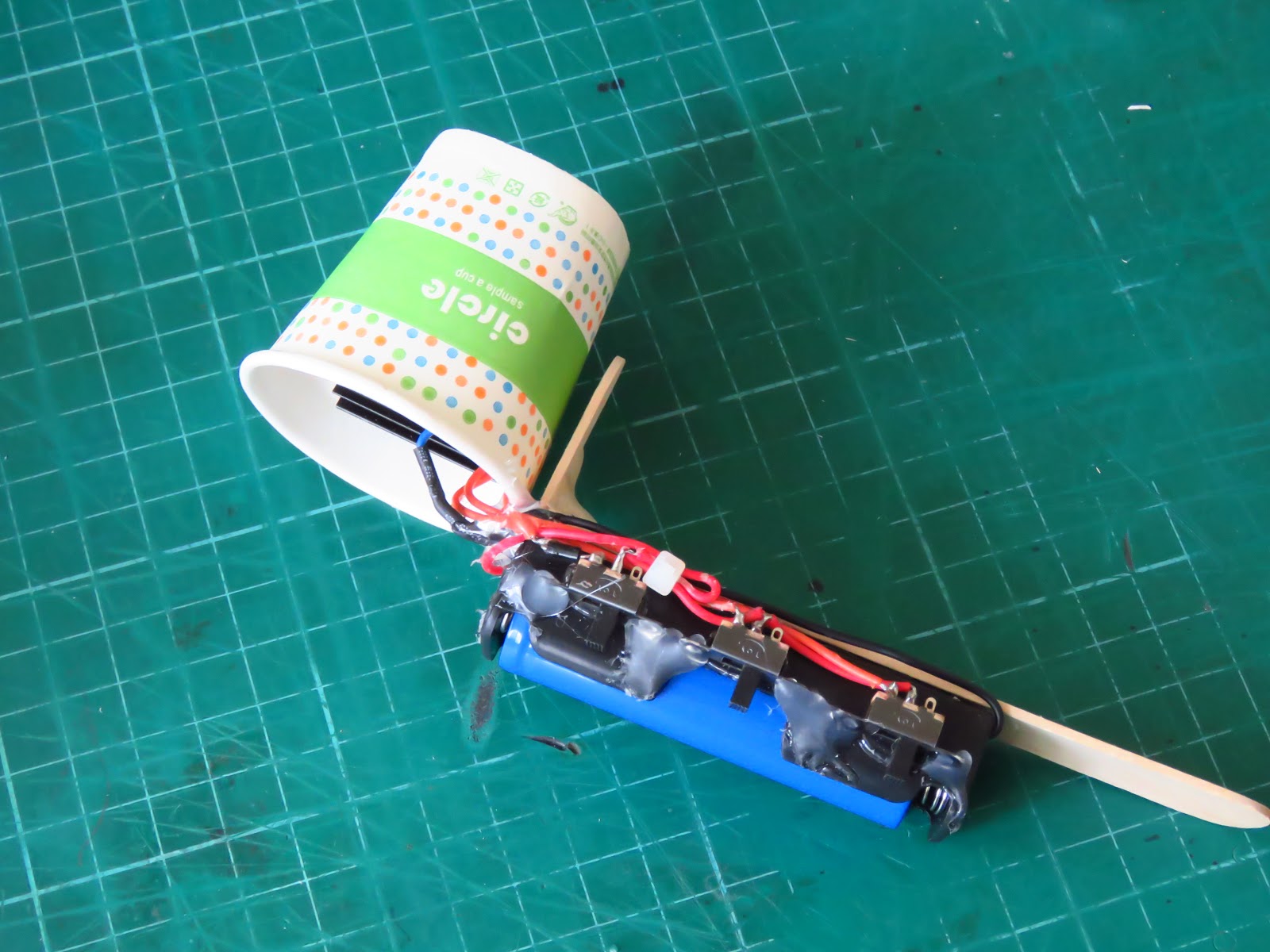

這次直接用試飲杯來當針孔
試飲杯要先挖空
散熱片也剛好可以塞進去


用冰棒棍來固定
注意不要黏到試飲杯的外層
這樣才能套上我要的針孔大小





不同的針孔出來的效果也不同
針孔由大至小如下照片





孔越小,三圈的距離也越分離,但同時也犧牲了亮度
