2020年11月30日 星期一

藍芽耳機音量過小維修


在學校聽一整天都不用充電~~
但最近一直覺得聲音變很小
那就拆開看看唄

打開就發現問題了
原本耳機有一個強磁,主要目的是為了能和充電倉固定
結果耳機的喇叭被強磁吸過去
當然音量就變小了


索性將兩邊的磁鐵都拆掉
再用紙膠帶固定喇叭
裝機
果然音量大到不行...



順便一問
如果你有兩個磁鐵
要怎麼放才能增加喇叭音量呢?
以下開放三選一

2020年11月28日 星期六

維修無線吸塵器

這真是不知該從何說起的維修經驗...
原本以為綱徽老師給我的這台伊萊克斯只是電池畜電不足
特地重本買了Panasonic日本製的18650
原廠伊萊克斯用的是LG 1500mah
我可是足足多了原廠50%的容量~~
避免弄錯最簡單的方法就是一條一條換







結果換好之後確實可以用
但裝上把手之後卻一直跳開
感覺上是啟動了保護裝置
把手的開關會連動底下吸盤的毛刷滾輪
雖然滾輪不動也能吸,但沒滾輪這台伊萊克斯就沒意義了~~
花了三天終於才搞定

保護裝置會啟動不外乎就是溫度保險或是短路保險
大費周章拆了把手的開關,有點不靈敏
換掉再說



連接線也換
溫度NTC有6K,應該是沒問題的
但...也換
結果,還是跳電...

那就是有地方短路了
應該不會是馬達,因為手持的狀態是可以啟動的
那問題應該就在滾輪電路上了
繼續拆吸盤的部分
裡面有一顆馬達驅動毛刷
馬達竟然短路,原本考慮要換馬達了...
拆下直接上電又是正常的??
推測可能是上面的吸收突波的二極體被擊穿
這個二極體可以吸收馬達斷電產生的高壓
不然並聯在上面的發光二極體很快就會掛點
換掉




再往上查線又發現在關節處斷線了


在這邊短路所以啟動保護
重新接線,上電
終於搞定了~~
很累,很有成就感
有了一台免費吸塵器


2020年11月22日 星期日

鋰電池無段可調壓電源

我手邊可以用的電源供應器至少已經有七種
不同的地方會有不同的用途
詳細可以看這篇

但還少一種用鋰電的無段可調壓電源(藉口...)
可調壓的裝置可以用LM317系列來作
但不想再搞了,直接買了一片降壓模組來組(好像買太大片了...)
(至少已經證明我可以從零件打造就好了)

當然也要有電壓電流顯示才行


電壓電流表的接法之前也有PO過(看上述的連結)
這個雙顯表可以微調
但電流微調的範圍不夠
因此切斷可變電阻和IC的接腳,中間再串接一條12K的電阻


接頭和外殼全部去除比較簡潔
加上一個獨立控制的開關才不會耗電



把降壓模組、18650電池盒、電表組合起來就可以了



電池的部分用16340,可以串聯六個

這樣我的最高電壓可以衝到23V
應該可以應付大部分的需求了

維修除濕機主機板

賽E趴的綱徽老師遠從台北來參加共備活動
還帶來了除濕機、無線吸塵器還有一台膠囊咖啡機來給我
對我來說這些就是最棒的玩具~~

初步檢測,吸塵器應該是要換電池了(待料中)
膠囊咖啡機沒水箱,也要有膠囊才能啟動測試,暫時沒搞頭...
除濕機則是一開機就出現故障訊號
這是電子控制的面板(最討厭的機種)
拆開一看...
這真是我見過最糟的除濕機...
毛屑之多,我懷疑除濕機的主人可能養了十隻貓吧~~



清了好久終於搞定


拆成這樣,其他零件當然也順便檢查一下了

這台壓縮機有接地線,很好~~
風扇是用交流感應馬達,不像一般用極蔽式的

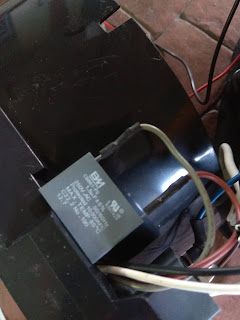

測量一下兩個啟動電容都很正常,總算有個好消息






接下來面板的部分有兩塊
一個是控制板,一個是電源板


基本上控制板有過電,所以電源板應該是沒問題
控制板上只有一個程式IC
肉眼可以發現有一個104的電容好像黑腳了
還有一個控制IC電位的10微法電容也生鏽
按鈕似乎也不是很靈敏
就死馬當活馬醫,先換掉這四個零件再說



上電,果然運轉了幾分鐘,但又跳脫了
跳脫後濕度指示燈有一個微微亮
感覺上有點像IC的控制電位不穩定產生的現象(練了兩年的電子電路是有用的)
原本換上的也是10微法的電解電容
乾脆換上22微法的試試看,理論上電位會比較穩定一些
上電,運轉,好像沒問題了




試機了一下午,水箱已經滿了半桶水
除濕機還沒跳脫,應該是搞定了~~
運氣還不錯
