on board 開關式電源電壓微調

開關式電源是現在普遍使用的降壓整流方式

基本上將AC先整流成直流電之後利用電晶體快速開關來變壓(降壓)_熱地

降壓後的高頻直流脈衝再用硝基特二極體整流成低壓直流電_冷地

從電路板就可以看出熱地和冷地是分離的

冷地的電壓微調通常利用一顆穩壓IC，TL431

這個IC不管你輸入多少，兩端都會輸出2.5V電壓

內部有比較器，當偵測腳的分壓電路太高，輸出電壓也會偏高

輸出電壓通到光藕，光藕再連接到熱地的脈衝控制IC調節開關的頻率

這樣就可以穩定輸出電壓不會受到輸入電壓不穩的影響

若板上元件的耐壓夠寬，就可以讓輸入電壓在110V~240V的範圍

這就是所謂的萬國電壓(110V~240V)變壓器了

原理了解之後就萬事通了

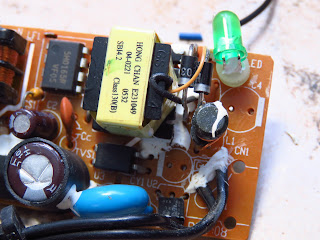

我們拿了一個12V的開關式整流變壓器

先將原本只能承受12V的電容換掉

找到TL431的接腳，切開R1、R2和TL431的連接端

中間接上一個10K的電位器

像這樣

我就可以控制TL431的電位

當電位高時，光藕會通知熱地的IC調慢速度來降壓

當電位低時，反而是升壓

這樣就可以來調整輸出電壓了

以這片板子來說

降壓最低約9V

最高我只敢衝到22.5V

高壓會有相對的危險，因為不知道原本冷地的元件是否受得了(我只換了電容)

但這樣就可以簡單微調開關式電源的電壓了(不過可調節的範圍不大)

不用外接BUCK也行喔~~

加密隨身碟

「林宣安，你段考題就放在隨身碟，隨身碟還亂放，不怕丟掉洩題嗎？」教務處的老師提醒我

喔...，我不好意思的笑了笑

其實只要將檔案加密就可以解決

但似乎我們都沒有這種(好)習慣

不過，這件事卻給了我一個靈感

如果我能做一支硬體式的加密硬碟...

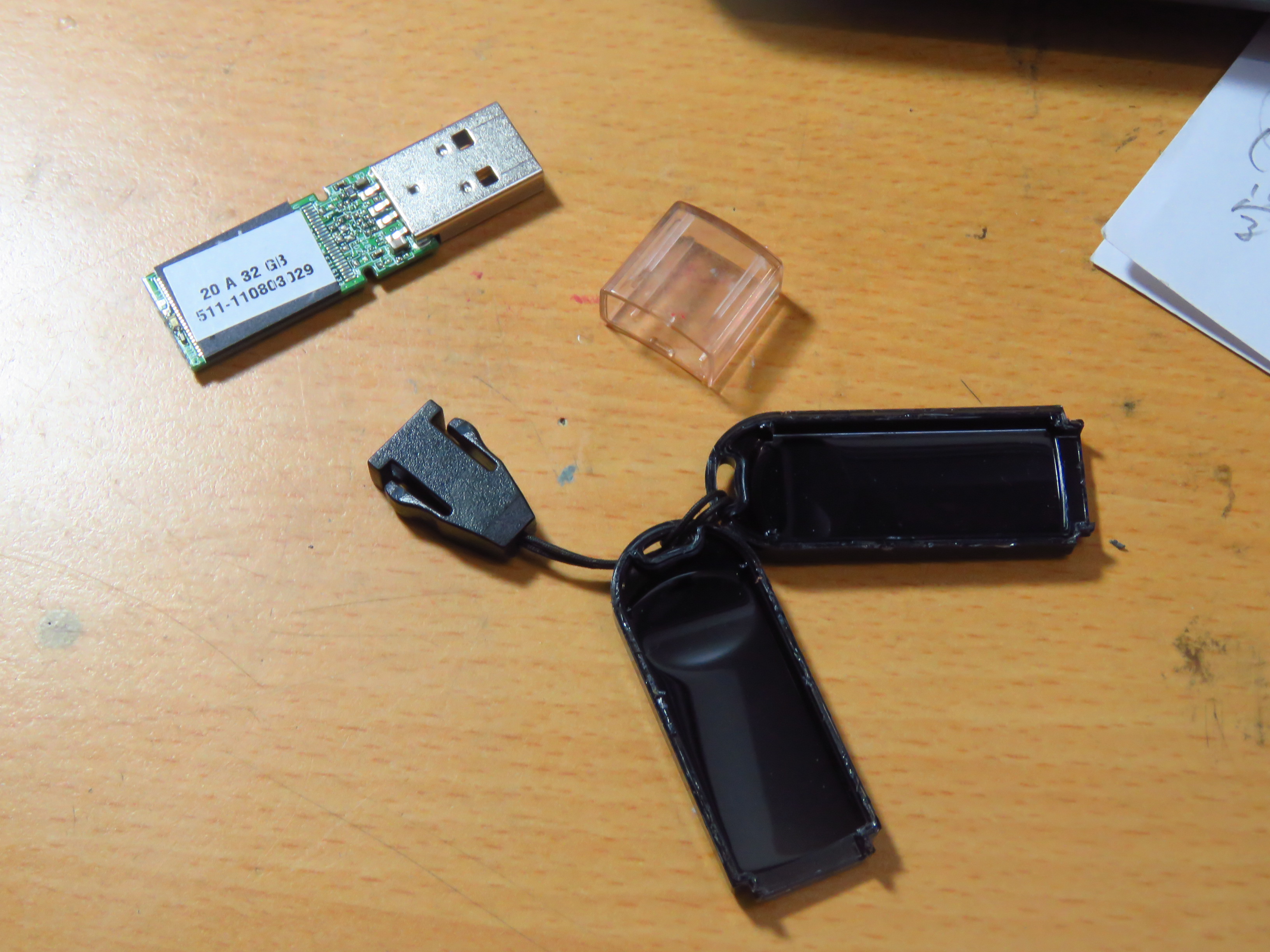

手邊這支32G已經用了好幾年

拆開看USB有四支接腳

最左邊就是正極

將正極和電路板解焊(功夫啊~~)

兩端再接上磁簧(套上熱縮套以免短路)

我的硬體加密式隨身碟就搞定了

磁簧平常是斷路的

當我放上磁鐵就會通路，隨身碟就通電了

磁鐵黏在原本的夾頭上

要用時將夾頭(磁鐵)放在隨身碟上才能解鎖

影片如下

基本上若我不說，應該也不會有人知道有這個關鍵

滿得意的~~

雖然很雞肋...

維修實驗用電表_無法歸零

忙到現在才有空處理這些電表...

基本上都是無法歸零的問題

拆開上蓋會看有一根轉軸可以左右微調指針的位置

這根轉軸的上方連接一個有點偏心的塑膠轉輪

轉動這個轉輪就可以微調轉軸

基本上很多不能歸零的問題都是被學生暴力旋轉到轉軸和塑膠轉輪脫離

重新對準就可以

但有些塑膠轉輪的偏心軸已經斷掉

利用迴紋針燒進塑膠轉輪內當偏心軸，也可以搞定

不過有些歸零的位置已經不在中間

這時候偏心軸的活動距離就無法撥動轉軸了

這怎麼辦？

那就加大偏心的距離啊~~

同樣用迴紋針燒入，但彎成一個L型加大半徑

也可以修好繼續奮戰!!

超簡單濁度計

在戶外教學的活動中

水質檢測是很常用的活動

不但可以進行一些簡單的實驗與觀察

而且也可以讓學生根據檢測結果進行分析與推論

通常會測量TDS、PH、溫度、濁度等指標

TDS是利用導電度回推水中溶解的總固體量

濁度主要是不溶解的固體使得水混濁的程度

這兩個是不一樣的指標

TDS以前做過，可以參考這篇

濁度計基本上可以利用手機照度計就可以來呈現相對的指標

畢竟我們只是要做比較

不是要一個絕對的數值

先利用2032和觸動開關做一個統一標準的光源

樣品瓶必須用不透光的PP板包住，這樣標準才能一致

手機的部分要先找到光度sensor的位置

在sensor的邊緣貼上紙膠帶標誌放置的位置

這樣才不會因為放的位置不同產生誤差

先用自來水當對照組，出來的數字為2969

利用墨水慢慢增加濁度

可以看到照度變小了

也就可以當作一個簡易的濁度相對指標

方便又容易攜帶

但要留意不同的光源、樣品瓶、手機、APP得到的數據不能混用

只能同一組作相對比較

5/30明道大學玩具醫生10下午的戶外親子活動就來試試看囉~~

維修空壓機

空壓機用了一段時間，發現灌入氣瓶的單向閥有點漏氣

想說旋緊一點，結果...

竟然就這樣扳斷了!!

這種會受力的零件竟然用鋅合金

實在是無言

檢查了一下，在壓縮機出風口的L型彎管也是鋅合金

果然也是一扳就斷頭

兩個零件都斷頭，需要用退牙器才能取出

原本想直接拿去給人家專業的維修就好

跑了三間竟然沒人願意修...

對商家來說修這種東西根本不划算(不是不能修，而是不想修)

花時間又沒賺多少，乾脆不接也罷

這也是我一直希望可以將一些基本維修的觀念傳遞出去的原因

很多時候要不要做已經不是「可不可以或會不會」的問題

而是人家有「成本與經濟」的考量

所以想要不浪費資源或省錢，就只能自己來了~~

小型空壓機的構造不難

在灌入氣瓶前有一個單向閥

避免瓶內的壓力回衝到馬達端

馬達負載過大就容易跳電

另外還有一個小接口連接到上方的壓力控制繼電器

細節可以參考這篇

零件可以上網買，但要注意接口的SIZE

還有...

一.定.要.買.全.銅.的.

原本斷頭的零件用4分的退牙器取出

將單向閥直接旋緊就可以了

彎管也換上

換好後就可以再繼續服役了~~
