改裝熱風機冷卻裝置

熱風機的出風口溫度約在300~600度C
(一般吹風機約80度,最高也只有100上下)
因此可以想見功率之高~~
銘牌上標定是1800W!!

但實測的電流約只有10A(幸好!!),所以實際功率約1100~1200W
這台熱風機有兩段控溫,不能微調
拆開看就知道,裡面的電路很簡單
有一段電熱絲(12歐姆,所以電流約10A是合理的)和馬達並聯
利用一個高功率的整流二極體讓輸出的電流直接減半

當然輸出功率也跟著減半,溫度也會比較低
很簡單又耐用的裝置







但馬達端不能直接用110V供電,這樣通過馬達(實測約只有4~5歐姆)的電流會太大
因此在整流之前串聯了一段120歐姆的電阻來降低電壓和電流
這樣電阻所需的功率就要很大
所以廠商用了一個極聰明的設計
那就是把電阻也換成電熱絲
一方面降壓,另一方面也提供了熱風機所需要的熱源

但因為電熱絲和馬達的開關共用
因此斷電後馬達就會停止
但此時電熱絲的溫度還很高
所以常常會看到斷電後出風口開始冒煙,感覺蠻可怕的
如果可以讓馬達在電熱絲斷電後還能運轉一些時間
這樣就能幫助電熱絲降溫
相對也比較安全

作法有很多
但為了安全起見,決定不要動內部電路
再外接一個電源來對馬達供電就好
整體電路圖如下
藍色是原本熱風機的電路
紫色是加裝的

在進去馬達之前要裝上一條二極體
避免家用電不小心流入外接電池
那就GG了



完工!!
用完熱風機,斷電後開啟風扇吹個1~2分鐘降溫
這樣才是安全的作法


DIY熱風機吹頭

之前自己亂搞了一台熱風機
也幫我完成了一些實驗和維修(乾餾塑膠熔接)
但30W的功率其實真的沒辦法期待太多...

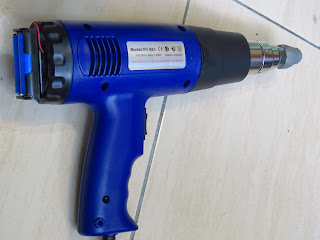

所以還是買了一台熱風機
但吹頭只附了一個三階的套頭


如果我要做一些更精細的加熱就不方便了
因此決定自己再做一個更小一點的吹口

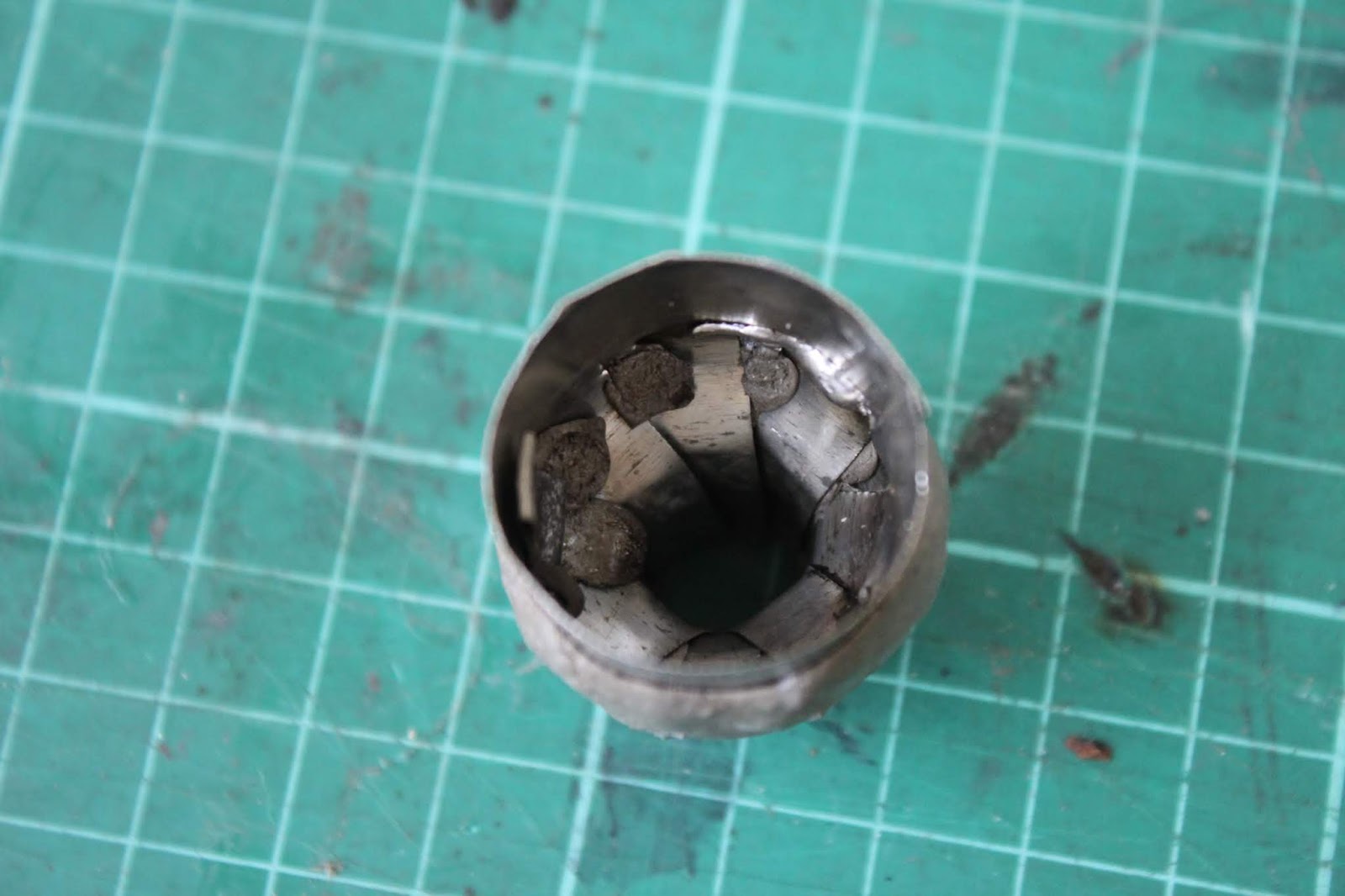

之前拆好同學慶銘的筆電留了一些薄鐵片
剪下一小片,確定好尺寸之後用焊錫固定
上端剪開再慢慢縮口
縮口處先用漆包線圈好
最後外圍再以塑鋼土固定
這樣就搞定了
簡單又好用的小工具
