2019年3月19日 星期二

磁控開關

忽然有個靈感
但真正去作才發現沒想像中簡單
花了兩天的時間終於搞定~~

感覺上是個很奇怪的開關
不用接觸,將下面的小球拿起來就可以啟動開關
調整兩個小球的距離還可以調光
也可以外接電器當作一般開關



電路圖如下

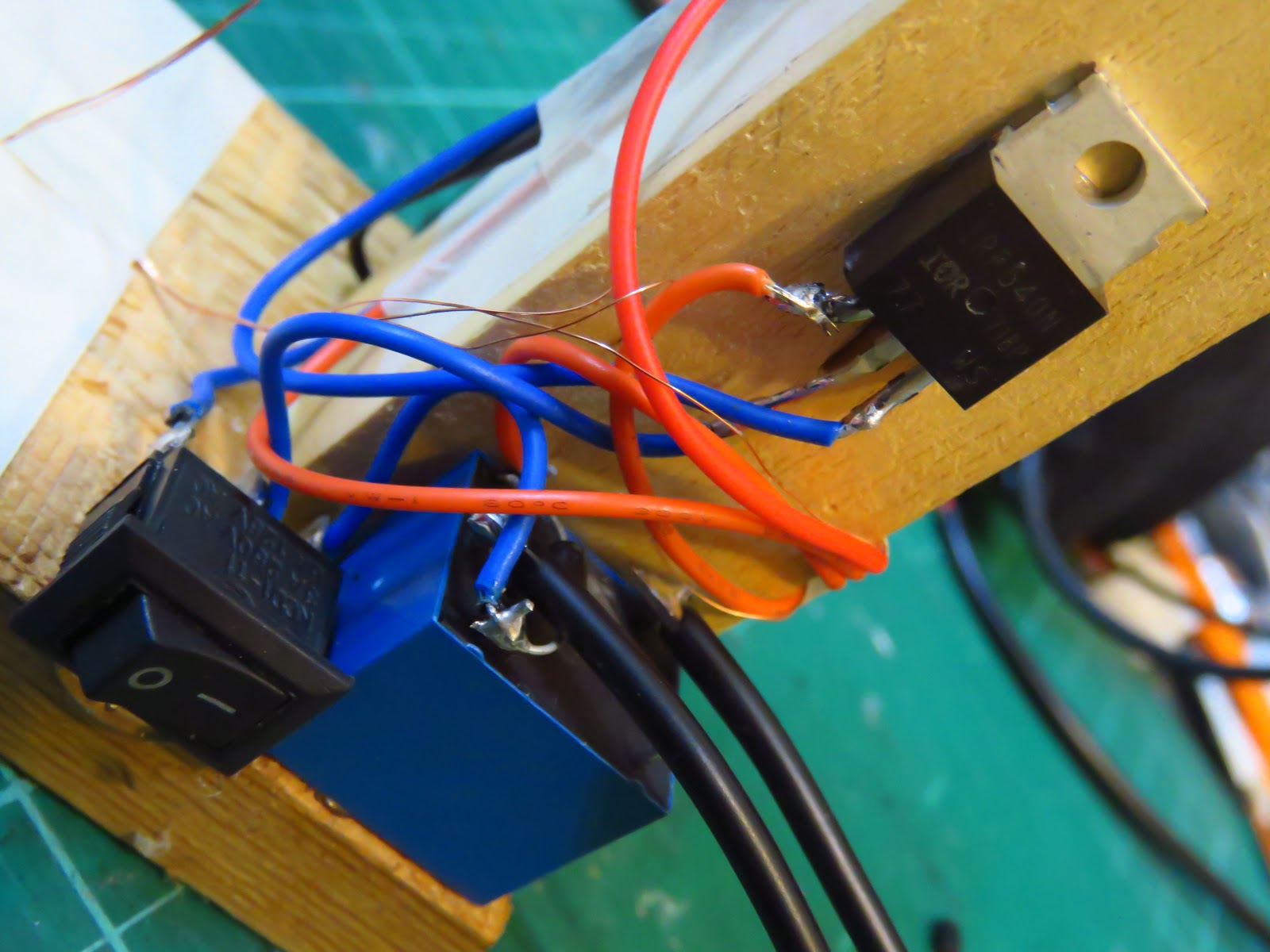

結構上花了比較多的時間

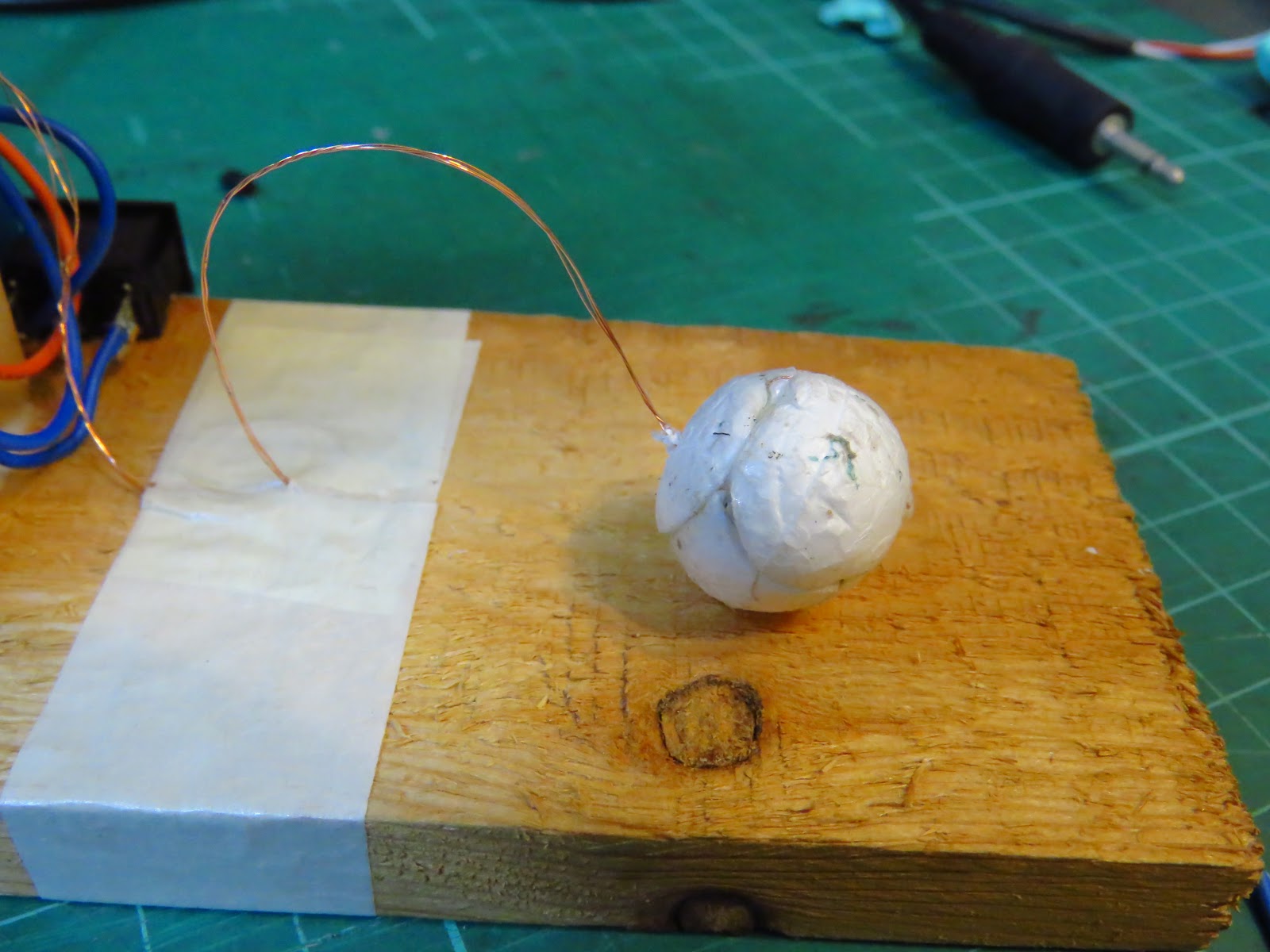

小球內其實要塞一個小磁鐵
這樣才能和上方的磁鐵吸引
距離不同,霍爾接收到的磁場也不同
反應出來的電流也不一樣
再經過mosfet放大就可以當作調光器












調距離的方式用之前拆吉他留下的旋鈕
非常方便又精準
LED燈也用USB母座,方便換燈泡



也可以將LED換成relay
就可以控制其他電器了
LED和relay用雙切來控制
除了外觀醜到不行之外
感覺上可以來申請專利了~~

影片如下


自製12V方型充電電池

因為某個特規的需求 我需要有一個至少12V的方型電池 但市面上方型電池只有9V啊 那就想辦法自己搞一個了 鋰電+充電板+boost應該就可以搞定 如下 再把線收一收,用膠帶做好絕緣 拆一個方型電池的外殼 整個塞進去剛剛好 還可以充電 這樣我的12V方型充電電池就搞定了~~
