2021年2月27日 星期六

維修小火龍

這是佑青老師買給媽媽的玩具
是的,沒打錯~~,是買給「媽媽」

這隻小火龍會震動,會唱歌,會發光
挖出內臟觀察
手上的非固定式開關已經完全不行了
音樂IC也掛了

電池盒的接觸片也生鏽
幸好振動的偏心馬達還能用
基本上要維修沒有電路圖的IC片實在痛苦
不如自己重新配置一塊

手邊有耶誕歌的音樂IC
但只能用ON和OFF來控制
雖然也可以再設計一個電路來作單擊唱一首歌的設計
但實在也沒必要
直接用固定式的開關就好了

IC和馬達的驅動電壓不同
要並聯共用電源,必須串聯電阻來各自分壓
多少電阻,只能慢慢試了

馬達是電感裝置,會對音樂IC造成EMI的干擾
因此在馬達上並聯兩個104的電容來吸收EMI

LED的閃光最好隨著音樂聲會更有感覺
因此直接從聲音輸出的地方串接LED
但同時並聯喇叭的時候,喇叭會吃掉所有的電流
所以也要在喇叭上串接一條電阻限流
最後再換上新的電池盒和開關


小火龍就重生了~~




2021年2月25日 星期四

改裝測速器

一般GPS型的測速器若超速會發出語音警告
但久了之後基本上都是聽而不見
有警示等於沒警示
雖然我的測速器同時還會閃燈(左右兩邊的小燈,照片看起來很亮)

但這燈...算了...
決定來加裝更明顯的警示燈

先從測速器中的閃燈引出正負極
用三用電表查共點處就可以知道
這台測速器的警示燈串了一個220歐的電阻
負極是連接一個電晶體的C極端
在過220歐之前拉出正極
串接一條5K的電阻,不然電流全部被吃走
將這條信號線(正極)通過一個電晶體放大
就可以點亮我的燈條





燈條的部分用獨立的鋰電池供電
一方面電源比較穩定
另一方面也不會因為車用電並聯太多電器造成干擾
拉線也不會那麼複雜



從測速器引出的信號線用杜邦插座
這樣可以方便拆卸外掛的警示燈
避免有些時候我要解釋很多...

警示時就像這樣(會閃)


照片看起來比較亮
其實沒那麼刺眼
當然也可以經由那支5K的電阻調整亮度
搞定囉~~

2021年2月23日 星期二

等待的收穫

很多時候,老師最怕的事就是等待

教了二十多年,每個班級都有她不同的個性
但總有一個共同點就是...捨不得他們畢業

手上這個班是二十幾年來標準差最大的班級
幾乎沒有中間五六十分的學生
可以想見老師有多尷尬
要不就是八九十,要不就是二三十
但班上並沒有調皮搗蛋或惡劣的學生(至少我的理化課沒有...)
所以只能利用大量的實驗來讓他們接受這麼難的理化
至於前段的那些學生...實驗報告就成了他們最主要的挑戰
三上的電學實驗報告之多,讓部分前段的學生都開始哀嚎
但,哀嚎還是要寫啊
實驗報告是幫助你整理這些瑣碎的片段
幫助你抓到實驗和理論的連結
幫助你利用科學的方法思考
幫助你能夠自學更廣更深的知識
只要你願意,老師就會全力支持你

基本電路連接的實驗最後埋了一個伏筆
希望有學生可以自行研究,根據這些實驗的結果設計一個電流急急棒
(這次我完全沒有秀出我作的成品)
寒假過去,收到了一封讓我高興了好多天的mail
有個男同學真的設計出來,並做成了一個模型
拍成了影片跟我分享

比較不一樣的設計是碰觸到最後關卡就會亮燈恭喜你過關
以下是他的說明
___________________________________________________________
線路說明:由一般的led裝置並聯一個二擇一的並聯裝置
(一個心血來潮就寫了一堆)
其實線路不難,大部分的時間都花在完善迷宮及架子上。
棒子因為用夾子夾會把鋁箔紙用破,用線又不夠長,所以我用夾子夾了根鐵絲,再用鋁箔紙包著,最後用膠帶黏起來。
架迷宮是用棉線掛著,但因為終點處(最左)的夾子太重,所以多用了一條(這也是右邊凸一塊的原因)。
終點處用了兩層的膠帶,裏面那條(淺藍)是避免和上下電路接觸的,外面則是固定用。





__________________________________________________________
也許...站在許多專業理化老師的立場
這樣的成品或許還有很多改善的空間
但,老師的快樂常常就是這麼簡單!!
(有發現他的支撐架是用水管組成的嗎~~)

等待,等的往往不是結果
而是希望

2021年2月20日 星期六

看見聲音的形狀

這也是十多年前的東西再改版的
喇叭上面貼有鏡片,再將雷射打在喇叭(鏡面)上
藉由雷射拉長距離就可以放大喇叭的微小震動
雷射的移動和聲音完全吻合
就好像是呈現出聲音的形狀一樣



雷射的位置可以利用鐵絲調整



喇叭也可以更換不同類型



鏡片貼的位置也會有不同的影響
這些真要擴展出去可能都可以是一個研究的主題了

喇叭可以直接由手機輸出聲音
但效果要好還是要通過擴大機才行
影片如下



2021年2月17日 星期三

再造藍芽音箱

打造我的車用藍芽時怕失敗,多買了一片模組
這個模組功能很強大
除了藍芽,還可以line in,也可以插micro sd、FM收音機
還有一片控制面板,可以調整音量、上下一首、暫停、播放等
這些都是基本款





這個模組還可以當作行動電源

再加一顆3W的LED燈泡,可以當作野外露營或緊急照明用

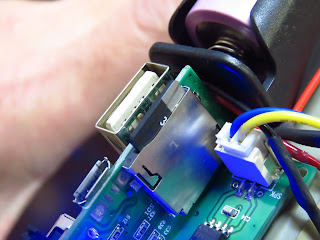

基本上安裝的方法很簡單
依照上面的插座指示加上喇叭和鋰電池就可以了
喇叭是現成的,18650電池是拆NB的二手品
18650電池盒還是要買的啦~~

那個3W的LED燈很有趣
就把它裝在喇叭正上方
不過原本的線不夠長,截斷加長
再加上一個報廢LED燈泡的外罩
搞定了~~




送給我的小情人



加裝車用藍芽音訊

我的馬5音響有line in(AUX)的功能
基本上插上立體聲插頭(jack)就可以從手機輸出音樂
女兒現在坐車就是DJ的工作
但音源線就讓她很不方便
決定改為藍芽接收器好了

之前作的那個藍芽音箱,聲音輸出電壓較大
音質較差,但在家聽,聲音不大
基本上我們這種耳拙的人也聽不出來
但車上電器複雜,干擾也多
因此去電子街買了一個效果較好的模組來改

基本上就是將原本聲音輸出(接喇叭的地方)改為立體聲的插頭
電源的部分就拉車用延長線的5V降壓模組(這個也是之前改的...)



初步測試,電源的干擾聲還是很明顯(差模干擾)
因此在電源處並聯了一個1000微法的電容吸收突波干擾


雖然沒有辦法完全避免,但干擾聲確實也小了一些
底座也要做好接地絕緣,避免共模干擾

裝好後像這樣

連線沒問題

聲音也可以
這樣少根線就方便多囉~~

但...我很怕警察會把我攔下來當炸彈客...
