自動給酒精(皂)機

基本上這就是要給女兒的...

去HOLA買枕頭,門口有自動給酒精的機器
女兒覺得很酷
所以老爸決定做一個

很多人都用arduino來做
其實殺雞不用牛刀
電路圖如下

IR接收器要用熱縮套包起來
不然很容易受到其他光線(太陽光)的影響


用一個mosfet來控制pump
當手接近時會反射IR的光線
接收器收到IR就會短路(電阻變小),給mosfet一個訊號接通pump
加上一個50K的VR來控制感應的靈敏度

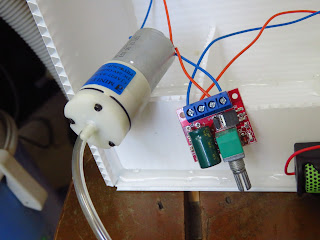

pump的部分加上一個PWM來控制轉速
PWM作法可以參考這篇
但不想做了,直接買現成的板子

這樣就可以控制酒精出來的流量
pump連接到酒精瓶(當然用PP的)前加上一個單向閥


雖然酒精不至於從這條管子沖出來
但單向閥也可以加強酒精瓶的氣密
同時並聯一個LED當指示燈
這樣就可以清楚知道是否有感應到




整個裝置用PP板來固定
除了比較穩固美觀(這很重要)
也方便放置酒精瓶













整體用來還不錯
但酒精瓶的氣密還是不好
一段時間後會失壓
第一次取酒精時會需要一小段時間
但連續取用就沒問題了

可以調靈敏度、酒精給量、感應指示燈、電源開關、管路也可以方便拆卸
市售的還沒有我的好呢~
就是要當女兒的偶像
