低電壓警示燈

很多裝電池的電器都會有低電壓指示燈
這其實是滿貼心的一種設計
雖然之前也有作過類似的電量(電壓)指示燈集成

但還是想設計看看
利用OPA來當作電位的參考裝置

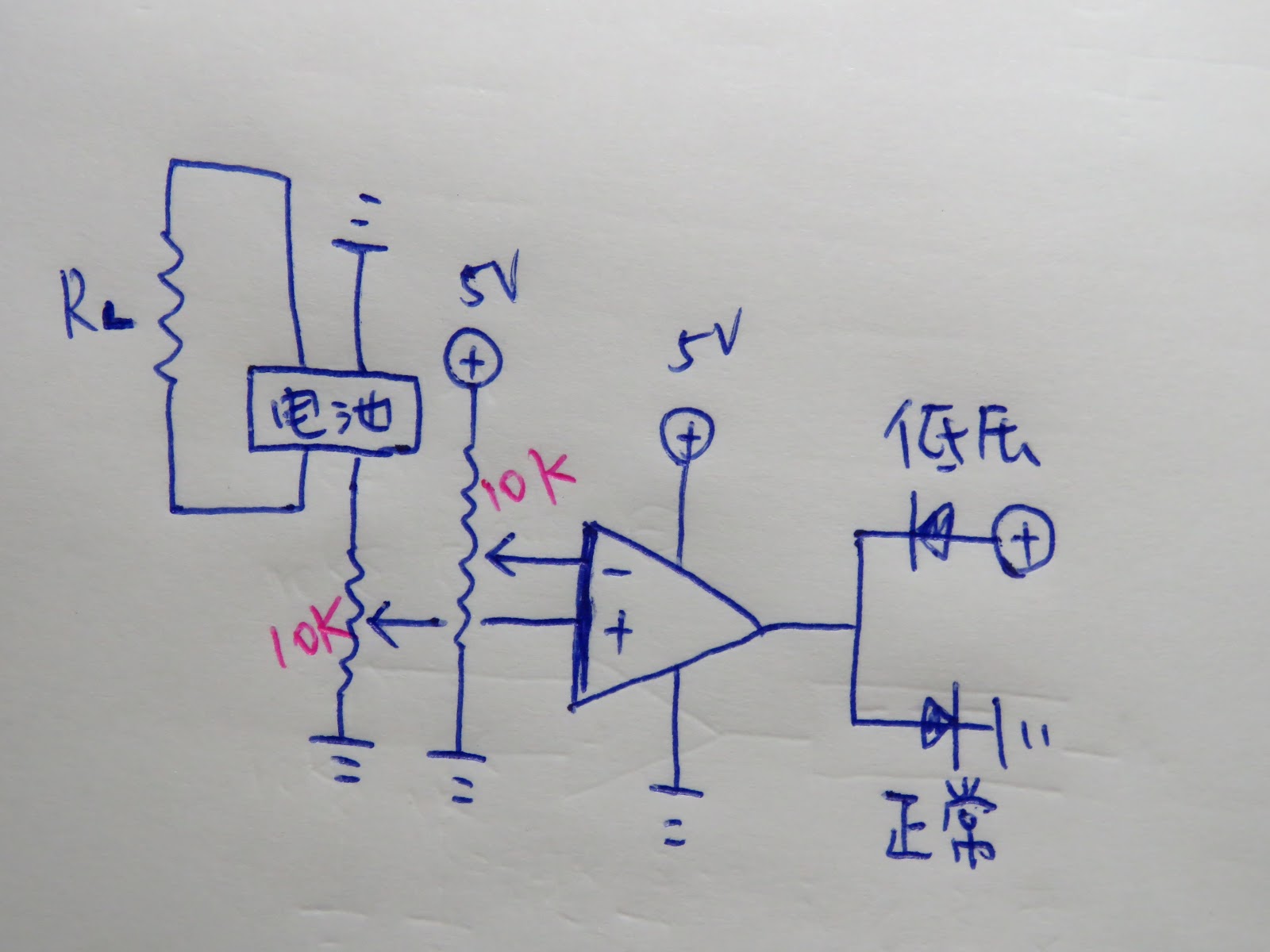

電路圖如下

將電池的電位拉到非反向輸入端的正極
反向輸入端就設定在Vcc一半的電位
非反向的電位差是和Vcc作比較的
因此Vcc的電壓必須很穩定才行
目前我用USB當電源,穩定度是夠的
如果要設計成整合的電路(使用單一電源)
可以用基納二極體來穩壓就可以了
反正OPA吃的電流極小

若警告(電池)電壓小於參考電壓
則非反向輸入的電位會比參考電壓高
(設定輸出為正是高於警告電壓,輸出為負則低於警告電壓)
若警告(電池)電壓高於參考電壓
則非反向輸入的電位會比參考電壓低


影片如下

這是操作的結果
數學的邏輯目前豬腦袋還無法思考
但這就是作中學的意義了
有時利用學理來設計
有時又直接利用嘗試錯誤的方法來設計
後續有了經驗,學理就更容易理解
這種學習的模式很難意會
除非你有過類似的經驗
這也是我們一直希望老師可以先真正動手(或探究)的原因啊~~
