2019年1月21日 星期一

延長線上的保險開關

保險絲種類有很多
熱熔絲型是最常見的

也有複棒型的(其實有些只是單純金屬膨脹)
這種複棒型的通常還分溫度控制和電流控制
溫度控制最常見的就是吹風機前面那顆
(以下影片是直接通電加熱)


電流型當然就屬電箱內的無熔絲開關最常見了
之前就有介紹過
可以參考這篇

但延長線上這種也很常見
那裡面到底長怎樣呢?

拆開看看就知道了

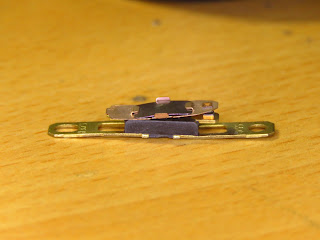

很簡單的構造(越簡單越可靠,男人也是如此...)




電流過大時上方金屬片會彎曲
接點處就會分離
同時間下方的塑膠片就會插入阻斷接點
除非按下按鈕才能歸位(當然要等金屬片冷卻後)
這種簡單的構造最讓人驚艷了!!

逢賭必輸_電池版

沒想到從有想法到作好只花了半小時...

要改變直流電的輸出電流有很多方式
可以用6pin的滑動開關
也可以用555或4017搭配電晶體來作電子電路
但滑動開關動作不靈敏
電子電路又太殺雞用牛刀
因此決定用傳統電路來做就好
電路圖如下
需同時按下兩個開關才能控制
出來的效果非常好!!
影片和上一個一模一樣,就不再拍攝了








逢賭必輸_交流電磁鐵的應用

之前PO了這個影片
其實原理不難

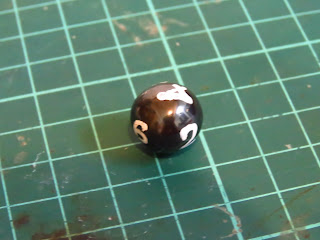

裡面的球是磁鐵,下方有電磁鐵
重點是要想如何可以用最簡單的方法改變電流方向才是關鍵
江湖一點絕,答案如下











但還是要將上低壓交流電,不甚方便
我想...應該可以設計成電池
只是就要繼續動腦筋了
