555_IR遙控開關

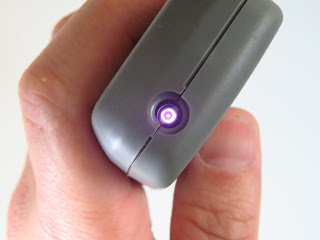

很多人家裡都會有一堆廢棄的遙控器
之前有分享如何看到遙控器的密碼
其實我們555第4腳的reset
就可以利用遙控器發出的紅外線就可以遙控其他電器


電路圖如下




一開始IR接收器(接在第4腳)沒有接收到紅外線,電阻很大
因此555直接通過電壓Vcc
第2腳的電位低於1/3Vcc,因此第3腳輸出為高電位
接在輸出端的LED兩邊沒有電位差(都是高電位),所以不亮

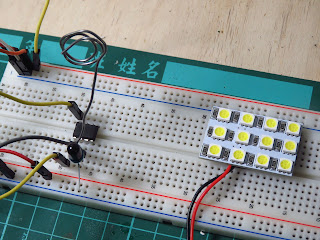

但若用遙控器照射接在第4腳的IR接收器
接收器電阻變小,因此第4腳開通讓原始電路復位(reset),第3腳輸出為低電位
此時LED兩端就有電位差了
因此只要用遙控器照射IR的接收器,LED就會亮了

怎麼關掉呢?
如果讓第2腳的電壓再降到1/3Vcc以下,第3腳又會回到高電位
因此在第2腳作一個金屬板
只要用手碰觸就會讓電壓稍稍下降
LED燈就關掉了
輸入電壓要12V以上,金屬觸摸板才比較容易降壓

原來觸控板就是這樣動作的
作過就了解了!!

這種動態過程只能看影片才會清楚了
