修理電動牙刷

為甚麼我永遠有修不完的東西....
(為甚麼我的東西永遠修不完...)

女兒的電動牙刷才剛換新電池
隔天就沒電,已經連續兩天都這樣
有人就很自動的將牙刷放在我實驗室
希望某人可以主動一點,不要人家說才要作...

這種症頭比較少見
因為裝新電池可以動作,所以不是接觸不良
隔天的電池用電表一量只剩0.5V
因此一定是某個地方有漏電或電路可能短路造成的
鐵定要拆開看的
電動牙刷本質上一定是防水的
因此找不到有螺絲孔的地方
只看到兩個卡榫
所以推測一定是一整塊推進外殼中,再用卡榫固定而已
要拆,通常就要破壞卡榫

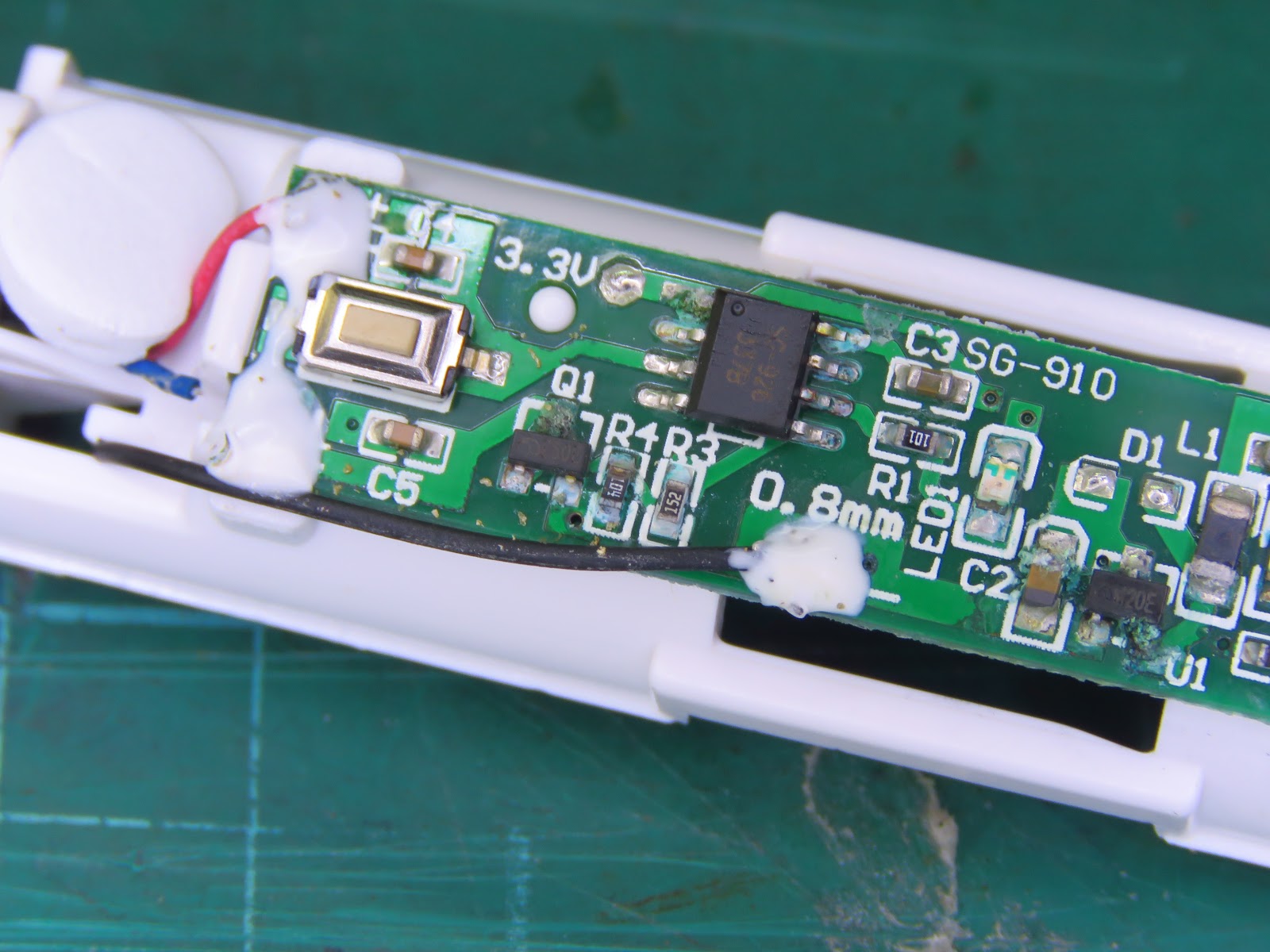

打開一看果然接頭和電路板上多處都已經氧化
連接馬達的電線也脫落(這應該是我拔出來時扯斷的)
電線裡面的銅線也氧化(焊接時無法上錫)
所以先把電線都換掉
電路板上的藍色的磷酸銅沉澱也用美工刀小心刮除





不是我們常見的銅綠喔(水合碳酸銅)
啊~~磷酸銅哪裡來的??
牙膏裡面含有磷酸鈣當作研磨劑
因此一定是電動牙刷的防水沒有作好
部分牙膏滲入內部含銅反應產生磷酸銅
話說...電動牙刷裡面比我想像的要髒多了...

刮除電路板上的磷酸銅對我來說已經吃力
所以還是要請出電子放大鏡幫忙
最後再裝回去就搞定了





這是清好前和清好後的比較

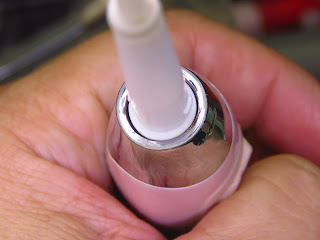

當初牙膏應該是從上端滲入的
決定再用UV膠儘量將縫隙填滿
希望可以撐久一點囉~~
