難得一見的比色計

Colorimeter,這東西已經好久沒見到了

基本上國高中會用到這個東西的機會很小

比色計就是測量溶液對不同波長的吸收度

不同的溶液會吸收不同頻率的色光(濃度不同,也會有些微差異)

因此雖然溶液顏色很相近,利用這個儀器也就可以初步判斷是否為相同的溶液

使用前要先用純水校正,設定標準穿透率為100%

試了三種透明溶液和三種很接近的紅色溶液


但數字似乎不是很穩定

拆開看看,連接的pin腳用一字起子慢慢鍬開

不然和電路板脫離就GG了~~



一開就看到"可能"的原因,接收器的遮罩掉了

用萬用黏土固定就可以



順便看看裡面的光源,共紅、橘、藍、綠四個

所以只能測試四種波長

現在比較新的比色計波長甚至可以微調到幾個nm的級距

這種簡單款就不要太要求了...

電路原理很簡單

接收器會根據接收到的光度不同產生不同的電阻


再利用這個電阻的微小變化轉換成電流

基本上利用555或OPA(比較器)就可以設計出來

之前做過自製TDS就是類似的原理

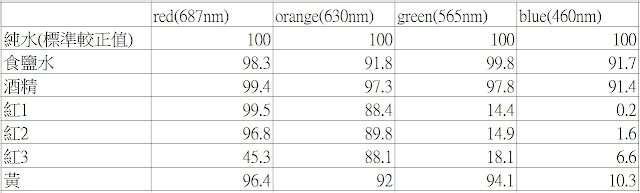

測試的結果如下

顯示的數字是穿透率,穿透率越高吸收率也就越低



順便也用印表機的墨水調了一個黃色的試試看

果然對藍光的吸收度最高

這也是為甚麼市售濾藍光眼鏡都是黃色鏡片的原因了
