自製90度麥克風轉接頭

下課時聽到同事狂吼

「我的麥克風接收器被學生撞斷了!! ，...」以下消音

這支2.4G的麥克風很多人被我陷害

但需要有一個3.5轉6.5的轉接頭

組起來變很長，確實一不小心就會撞到

做個90度轉接器就好了

將原本的轉接頭拆掉

用電表量一下就可以知道接線如何分配

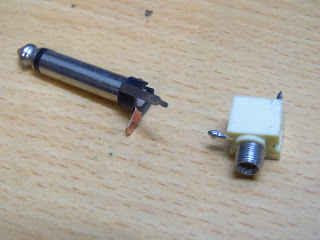

再拿一個單音座

找一個最適合的方向，將兩個接點焊接起來

外面用紙膠帶封好後再用塑鋼土包覆

塑鋼土才不會跑進去插座內

組好後像這樣

插上接收器後可以將凸出的部分縮到最小

這樣就安全多了

同事撞壞的那支怎麼辦??

人家沒說，我們就不要多事囉~~

維修電子除溼櫃

這次來澎湖辦玩具醫生順便了很多事情

順便修了一台范式起電機

也順便修了一台除濕機

這種電子除溼機基本上就是用製冷晶片來除溼的

功率不大，所以能除溼的能力也只有在密閉且不常開的小櫃子才會有效果

學校說就沒動作了...

開機測試，指示燈沒反應

正式的作法應該要接上功率計或鈎表看實際的供電狀況才能下定論

但手邊沒有，只能就先假設沒動作了(有可能只是指示燈壞掉而已)

這種除溼劑就是利用一個溼度開關來控制主電流而已

詳細原理可以看這篇

電路板上就是一個降壓電路給IC和製冷晶片

這個IC是幹嘛的？我也不知道

但一定是板上的元件有問題

這個降壓電路是用容抗降壓

電表一查，電容容量不足了

先換掉看看

竟然讓我瞎猜到了~~

上電測試看看

背面的散熱板明顯升溫

前方進氣口溫度也有下降

那應該就沒問題了

花了5元救了5千

自製跳燈(閃燈)

臺科秀需要跳燈，所以改了一個

結果至少還需要一個

問了一下之前買的廠商，沒貨了...

怎麼辦？自己做了

基本上分成兩個部分

一個燈板、另一個頻率控制器

燈板的部分用10mm的高亮度LED燈並聯組裝

共36顆，焊好像這樣

另外就是頻率控制器

用555是最方便又穩定的方法了

基本非穩態電路，如下圖

RC的匹配就慢慢測試最準，也懶得算了

最後決定5V，10K歐，100微法

接上燈板，總電流約300多mA

這已經超過555的極限了！

555發熱的很嚴重

最好的解決方法就是從pin3拉一個降壓限流的訊號再透過電晶體放大

利用電晶體來間接驅動燈板

但已經接好PCB板了

試試看加上散熱片

熱顯像顯示降溫效果還不錯

測試了半小時也沒燒掉，就先這樣了

10/16我們科博館臺科秀見囉!!

維修石英鐘

這把小提琴從20年前買房子就掛在牆上

就這麼服役20年了

最近換電池也不動，難道真的老了...

拆開看看，就還是老問題

接觸不良

電池觸片和PCB板是用接觸的

PCB板上的觸點明顯已經氧化了

當然就不過電

最簡單的方法就是將觸點磨亮

但一勞永逸就是用焊接的來處理了

拿一小段耳機用的軟線和新的電池觸片連接

再小心的將線撥到縫隙中

反向裝回齒輪和指針就搞定了

這樣還能服役多久？

看我想再住這裡多久了~~

簡易維修遙控器

選台和音量經常按

導電膠都已經不靈敏了

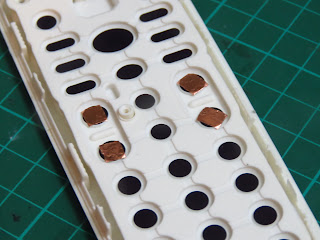

通常就是電阻太大，加片金屬膠帶就搞定了

比新的還靈敏

改裝三色跳燈

臺科秀需要有一個紅光跳燈

原本以為我的三色跳燈可以調整

結果並沒有...還沒有開關

來改一下好了

首先裝上開關

整個跳燈是鋁殼，很好加工

切出一個位置，在AC電源輸入處串聯一個開關

三色LED燈的切換開關用撥碼開關來改，直接一個開關就好了

撥碼開關不能承受大功率

LED的功率小，可以承受的

兩個碼控制一個LED比較好撥

其他沒有用的就剪掉

最後再上色就很直觀了

搞定啊~~

雖然臺科秀都沒我的事

但能參與就是興奮啊!!
